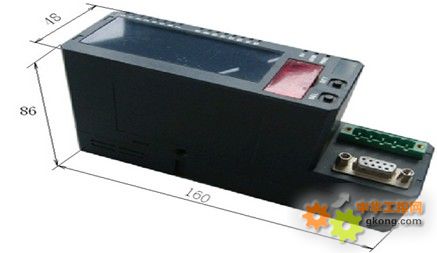

■ 主要用途 |
● 用于擴展Profibus現場總線I/O接口數量,采用Profibus專用芯片,支持所有Profibus-dp現場總線系統。 |
● X3: Modbus RTU/ASCII主/從可選,支持01、02、03、04、、05、06、15、16命令; |
● X4:Profibus dp從站通訊方式,支持連接到PLC、DCS、計算機等多種主站; |
● Profibus dp 通訊速率:9.6Kbps~6 Mbps自適應波特率選擇; |
● Modbus 通訊速率:4.8Kbps~115.2bps用戶參數軟件設置或Jtconfig軟件設置; |
● 交換數據:可選指定范圍的交換數據量,具備通訊故障信息輸出(占1個輸入字); |
● 狀態數據:具備通訊故障信息輸出(占系統最后1個輸入字); |
● 控制數據:具備可控的Modbus通訊循環時間設置、單次通訊方式控制(占系統最后1個輸出字); |
● 通訊回路相互隔離,隔離電壓1KV且均帶TVS防雷擊、過流自恢復保險保護; |
● DC 9~30V寬范圍電源輸入、防雷擊和電源反接保護。 |

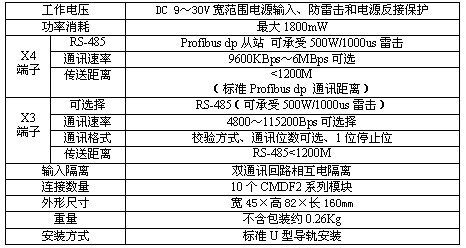

■ 主要參數 |
|

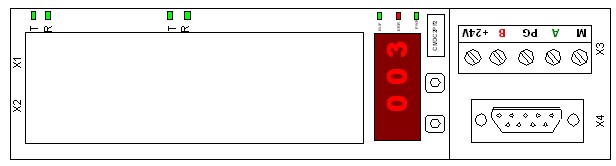

■ 端子示意圖 |
|

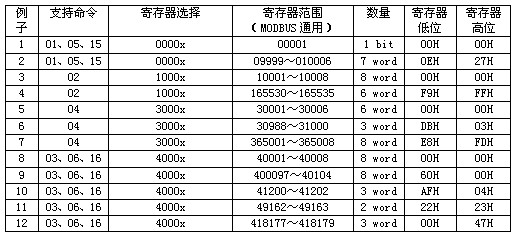

■ 支持的命令舉例 |
|

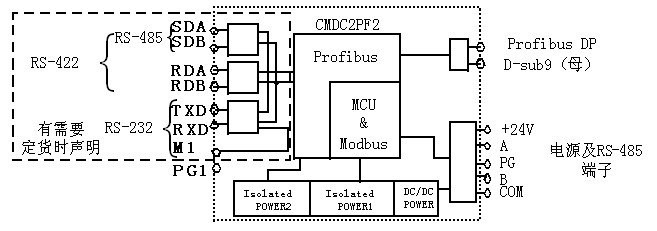

■ 電原理框圖 |
|
