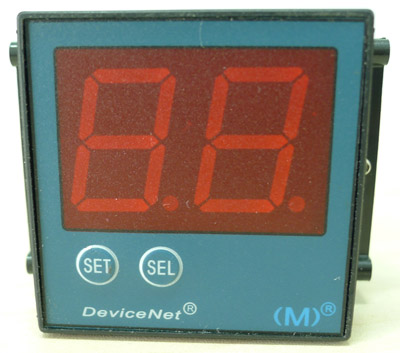

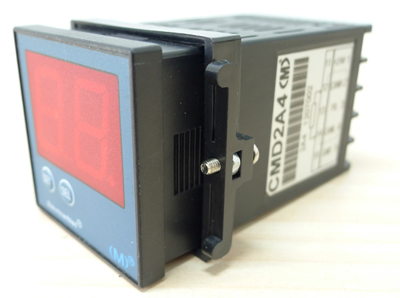

產品名稱: CMD2A4 Devicenet2位 數據顯示表
型  號: CMD2A4
價  格: 0.00
品  牌: 捷通

收藏此產品     查看收藏
產品介紹:

用于可編程控制器(簡稱PLC)、DCS、計算機等控制采集系統顯示某些數據、參數(如溫度、壓力、流量、速度、角度、位置、數量、頻率、轉速、電壓、電流、功率、時間、故障代碼等)。
主要特點
●  DeviceNet現場總線通訊方式;
●  2位0.8”LED數碼顯示;
●  00~99顯示范圍;
●      采用CAN硬件接口,最多可連接64塊數碼顯示表;
●  電源極性保護、通訊網絡相互隔離;
●  顯示值與PLC內部數據完全一致,精確,無誤差、無零
漂、無需計量。
■     主要參數
工作電壓
DC 12~25V未隔離
功率消耗
最大24V/0.03A
地址設置
顯示器手動設置
通訊速率
125KBps、250Kbps、500Kbps手動設置
15~30V/3~6.1mA
通訊方式
標準DeviceNet從站(通訊回路隔離)
傳送距離
<1200M
數碼顯示
2個紅色LED數字顯示,字高20mm (0.8”)
適用范圍
所有支持DeviceNet的PLC和計算機主站
顯示功能

15個特殊符號及小數點位置可選

刷新速度
>100ms
外形尺寸
寬48×高48×深87mm
開孔尺寸
(45.6~46)×(45.6~46)mm
重量
不含包裝約0.12Kg
安裝方向
任意
工作溫度
-20 ~ +40℃
工作濕度
10 ~ 90%(不結露)
■     使用方法
●      技術規范內容:
1.符合DeviceNet從站組網方式,最多可達64塊;
2.快速顯示來至Devicenet系統送來的輸出字數據,或特殊符號,真實顯示Devicenet信息;
3.通訊速率、站地址手動設置;
4.站地址設置無需打開儀表,通過前面板的按鈕即可設置。
▲CMD2A4顯示表參數設置:
CMD2A4出廠參數設置為地址09H,波特率為125Kbps,
如果需要修改參數則可按以下步驟進行:
①將CMD2A4表端子1連接于直流電源DC24V正端,端子5連接于DC24V的地端GND。通電后CMD2A4會按照碼段自檢顯示8.8.、版本號(如25.)、站地址、波特率、然后顯示E0,最后進入工作模式。
②同時按下顯示表前面板的按鈕SET和SEL(大約3秒),將進入參數設置狀態(注意:在與總線波特率不一致時,上電前應取下通訊線,否則不能進入參數調整模式?。貉h顯示站加地址狀態(十位小數點不亮)、減地址狀態(十位小數點亮)、修
改波特率狀態、-.-.。其中-.-.為退出提示。需要修改對應參數時,在顯示該參數后按下SEL,可以循環改變對應值,流程示意見下圖。
③修改完后,按下SET,在顯示-.-.后再按下SEL即確認設置數據并退出參數設置狀態, CMD2A4會再次自檢顯示8.8.、版本號(如25.)、站地址、波特率以確認是否修改。
b1:表示波特率為125Kbps;;
b2:表示波特率為250Kbps;
b5:表示波特率為500Kbps;
▲CMD2A4顯示表錯誤分析:
     錯誤標志
  E0----等待接收數據,若久而不消,則沒有正確連接通信線或   波特率與總線上的有差異,或上電前沒有配置devicenet網絡通訊地址;
  E1----地址重復,則需要進入參數設置狀態,更正為網絡上沒有重復被使用的地址;
  E3----CAN控制器離線,發生時只是顯示一次,此有自我錯誤修復功能;若不消失,則此模塊離線,上電重試。

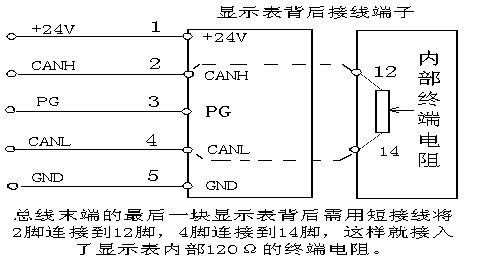

接線示意圖
在DeviceNet現場網絡連接中,本表所設節點不能與相同網絡的其他設備節點重復。
■     顯示參數
本顯示表占用DeviceNet網絡連續2個字節的輸出寄存器。
例如,當CMD2A4被組態為OMRON CS1 系列PLC的DeviceNet主站CS1W-DRM21的第1個DeviceNet從站:
在OMRON CS1系列PLC主站中,占用CIO3200 這1個字的寄存器地址。

則CIO3200低位字節為顯示表的顯示數據控制位,其高位字節則為小數點、特殊符號的控制位。顯示值與遠程寄存器驅動數據見下表所示(按16進制表示):

序號
CMD2A4顯示
CIO3200低字節
CIO3200高字節
1
X X
X X
00H
2
X
X X
01H
3
P X
X X
02H
4
L X
X X
03H
5
H X
X X
04H
6
E X
X X
05H
7
A X
X X
06H
8
b X
X X
07H
9
C X
X X
08H
10
d X
X X
09H
11
t X
X X
0AH
12
n X
X X
0BH
13
         y X
X X
0CH
14
F X
X X
0DH
15
r X
X X
0EH
16
U X
X X
0FH
17
X X .
X X
10H
18
         X .X
X X
20H

■     網絡組態
本顯示表支持在標準DeviceNet網絡組態軟件中進行組態,也可在支持DeviceNet的其他主站設備中組態,例如,OMRON  PLC的DeviceNet Configurator軟件組態。下面將簡單說明利用CS1系列PLC進行組態的步驟(CJ1W-DRM21與此相同):
① 安裝EDS文件:
由于捷通科技的CMD系列DeviceNet產品完全兼容標準DeviceNet總線,故它可以象AB、OMRON等其他公司的DeviceNet產品一樣使用,在OMRON  PLC中,CMD2A4按第三方設備組態,即需要安裝EDS文件并傳輸到主站設備中,EDS文件可在DeviceNet Configurator界面中安裝,方法如下:

在下圖所示的DeviceNet Configurator界面中,選擇EDS File -> Install EDS File,打開Jt_eds文件夾,選擇要安裝的模塊所對應的文件CMD2A4.EDS文檔后即可安裝!安裝完成后,會在Device Configurator界面中Vendor/JIETONG TECHNOLOGY CO. Ltd/Generic Device目錄下列出CMD2A4。

外形尺寸及接線端子:

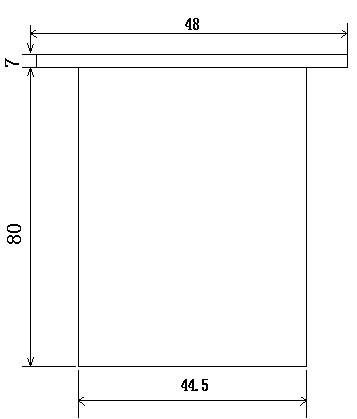

CMD2A4外形尺寸(供安裝參考)

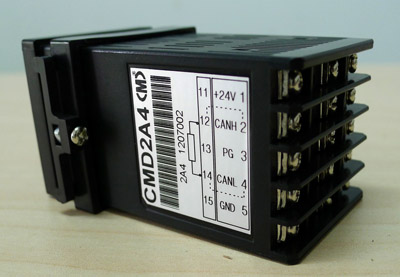

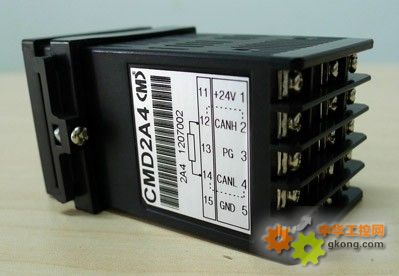

CMD2A4接線端子

詳細信息參見下載中心的PDF說明書??!
