GDDN-500B/C諧波在線監測裝置是配置3路電壓、3路電流，最高可支持3×8路電壓、3×8路電流（即八個通道）。
本裝置完全按國標要求采集電能質量的各項參數，具有長時間在線工作的可靠性、較強的現場操作和與中心站的通訊功能，同時具有長時間記錄存儲數據的能力及方便的數據統計分析方式。
可測試參數
- 電流真有效值、基波有效值、2～50次諧波有效值；
- 電壓真有效值、基波有效值、2～50次諧波電壓畸變率、總畸變率；
- 真功率因數、基波功率因數；
- 基波視在功率、基波有功功率、基波無功功率；
- 電壓偏差；
- 三相電壓不平衡度；
- 基波電壓（電流）相角；
- 電網頻率；
- 電壓波動與閃變值（長時閃變值（Plt）、短時閃變值（Pst））；
主要功能
- 收/發控制功能,通訊方式選擇功能；
- 向各監測點發送指令，提取數據或設置參數；
- 可設置的參數包括：監測網點、監測指標、系統參數、定時通訊的時間間隔等；
- 接收各監測點上傳的電能質量數據、波形等；
- 可切換至被監測的任一變電站的任一條線路，顯示并統計現場數據；
- 數據處理功能；
- 圖形輸出功能；
- 報表輸出功能。
靈活而可靠的硬件配置
為保證系統和儀器的安全可靠運行，所有電壓、電流輸入通道均采取隔離措施，電流采用電流鉗或內置式傳感器，電壓采用光電隔離模塊。每通道的絕緣電阻≥20MΩ，耐電壓≥1.5KV。儀器采用免維護設計，采用標準工業控制計算機，性能可靠，自帶看門狗（反應時間小于1.6S）。平均無故障時間（MTBF）大于105小時。
網絡化方式
儀器支持RS232、RS485、TCP/IP等多種通訊方式，儀器配備工控級10/100M自適應網卡或符合V90協議的56K調制解調器，連接可靠，長期運行穩定性好。多臺GDDN-500B/C和上位機聯網可以組成電能質量監測與管理系統（POWERQUALITYSUPERVISORY&MANAGEMENT SYSTEM，簡稱PQSMS）。
技術參數
·電壓測量范圍：10-100V
·電流測量范圍：0.05-6A
·電網頻率誤差：≤0.01Hz
·諧波電壓（電流）含有率測量誤差：≤0.1%
·電壓偏差誤差：≤0.2%
·三相電壓不平衡度誤差：≤0.2%
·基波電壓（電流）相位誤差：≤0.5º
·閃變誤差：≤5%
·電源：AC/DC 220±15%,50Hz
數據通訊
·通訊接口：RJ45,RS485（可選光隔）
安裝開孔
安裝開孔尺寸為標準19英寸 4U機箱 多通道可擴展設計

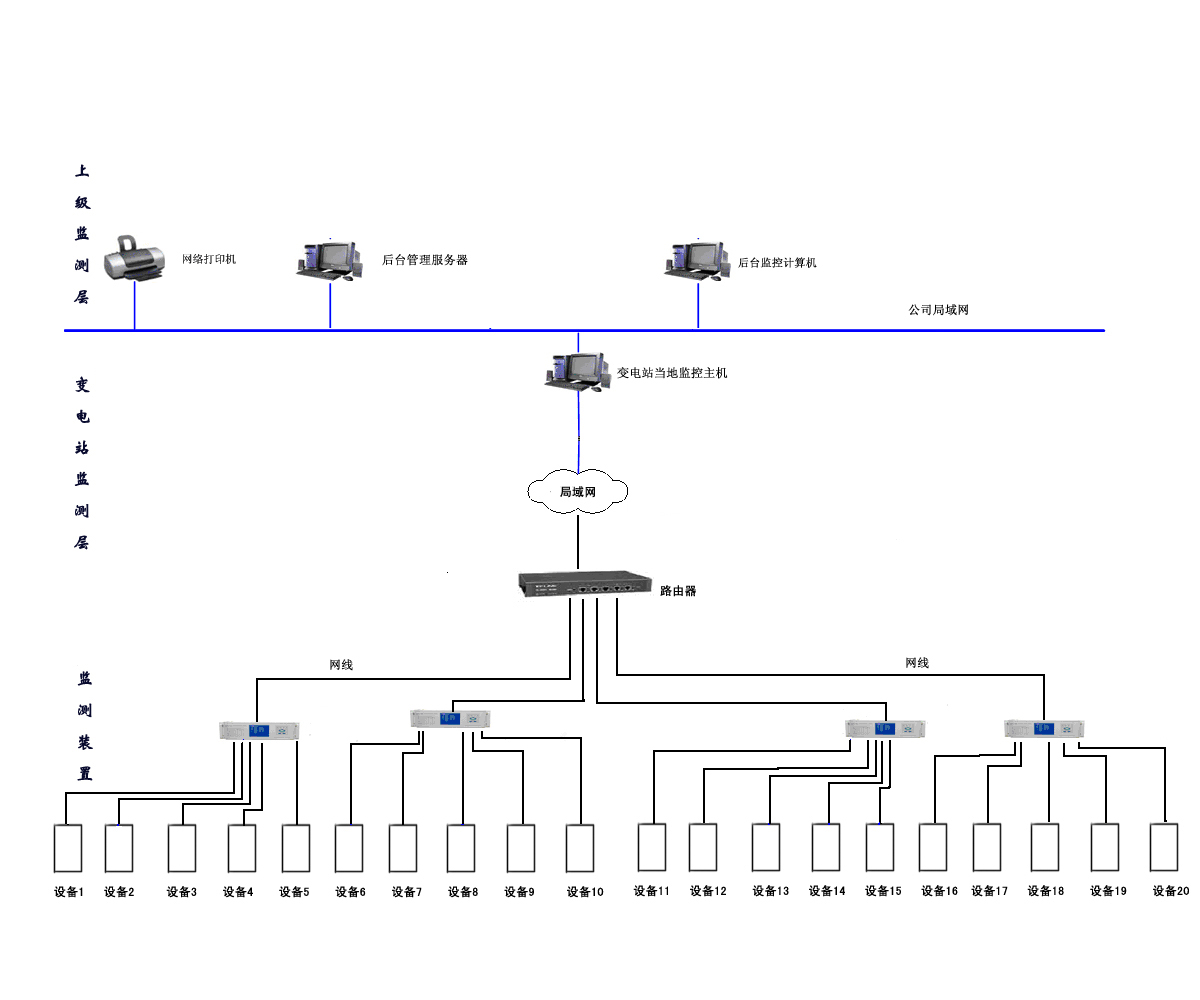

網絡結構拓撲圖
|
