應用先進的表面貼裝工藝，確保長期穩定。
優良的抗干擾能力和高精度特性。
多種信號輸出形式（0-5V、0-10V、0-20mA、4-20mA）
直流供電，低功耗；導軌式（也可螺釘）安裝。
廣泛用于各類工業電流/電壓信號的在線監測系統。
適用于工業自動化系統，工廠自動化系統，環保系統等。
---------------------------⊙產品特征--------------------------
● 超小體積：厚度僅38mm；導軌式（也可螺釘）安裝；
● 交流單相，三相三線，三相四線可選；
● 輸入信號：10mV～10V，10V～1000V等可選；
● 輸出信號：0～5V、0～10V、0～20mA、4～20mA等可選；
● 可靠隔離：隔離耐壓達2500VDC；
● 工作電源靈活：12V/15V/24VDC 也可以附加220V寬電壓
● 低功耗設計，綠色環保；
● 低價格，高性能，高精度，高可靠
－－－－－－－－－－－－－-⊙特性指標－－－－－－－－－－－－-
|
輸入信號： |
10mV～10V，10V～1000V可選 |
|
隔離耐壓： |
2.5KVDC(1分鐘) |
|
輸出信號： |
0-5V、0-10V、0-20mA、4-20mA等可選 |
|
隔離特性： |
電源/輸入/輸出/外殼 |
|
輸出精度： |
±0.2% F.S.(DC)、±0.5% F.S.(AC) |
|
響應時間： |
≤250mS |
|
輸出紋波： |
≤0.5% F.S. |
|
工作溫度： |
0～60℃ |
|
零點調整： |
≤10% F.S. |
|
相對濕度： |
20～95%RH(不結露) |
|
增益調整： |
≤30% F.S. |
|
庫存溫度： |
-10～70℃ |
|
溫度系數： |
≤150ppm/℃(0～50℃) |
|
工作電源： |
12V、15V、24VDC |
|
|
|
|
機體重量： |
180g(S1型)、220g(S3型) |
－－－－－－－－－－－－－－⊙型號構成－－－－－－－－－－－－-

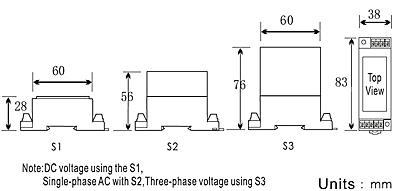

－－－－－－－－－－－－－－－－-⊙外觀尺寸圖－－－－－－－－－－-

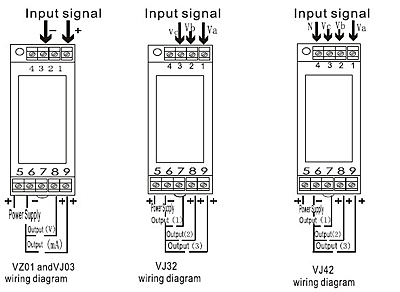

－－－－－－－－－－－－－－－－⊙接線端子圖－－－－－－－－－－－－
－－－－－－－－－－－－－－－－⊙操作提示－－－－－－－－－－－－－
1、輸出與工作電源共地(VZ01除外)。
2、主要應用于直流供電場所。
3、工作電源紋波低于100mV(Vpp)。
