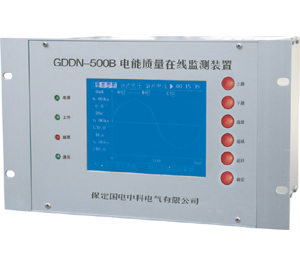

GDDN-500B電能質量在線監測裝置是由保定國電中科電氣有限公司研制的新型數字式電能質量在線監測裝置，本裝置完全按國標要求采集電能質量的各項參數，具有長時間在線工作的可靠性、較強的現場操作和與中心站的通訊功能，同時具有長時間記錄存儲數據的能力及方便的數據統計分析方式。
裝置特點：
◆32位DSP數字信號處理器
◆16位六通道高精度A/D轉換器
◆寬溫全中文大屏幕液晶顯示屏
◆128M-512M大容量FLASH存儲器
◆RS232、RS485等多種通訊方式，支持IEC-103規約
◆超低功耗小于10VA
◆流水線貼片工藝確保質量穩定可靠
◆體積小巧 后端可插拔自動短接式接線端子，安裝、維護方便
◆可測量電網頻率、電壓偏差、電壓、電流真有效值、基波有效值、電壓、電流諧波（2～50次）、三相電壓不平衡度、電壓波動與閃變值、負序、視在功率、有功功率、無功功率、功率因數；
◆具有諧波越限保護功能，提供報警繼電器接點
◆儀器支持TCP/IP、RS232、RS485等多種通訊方式，支持IEC-103規約，可方便地融入綜自系統，儀器配備工控級嵌入式10/100M自適應網卡或調制解調器，連接可靠，長期運行穩定性好。多臺電能監測裝置和上位機聯網可以組成電能質量監測與管理系統（POWERQUALITY VISORY&MANAGEMENT SYSTEM，簡稱PQSMS）。

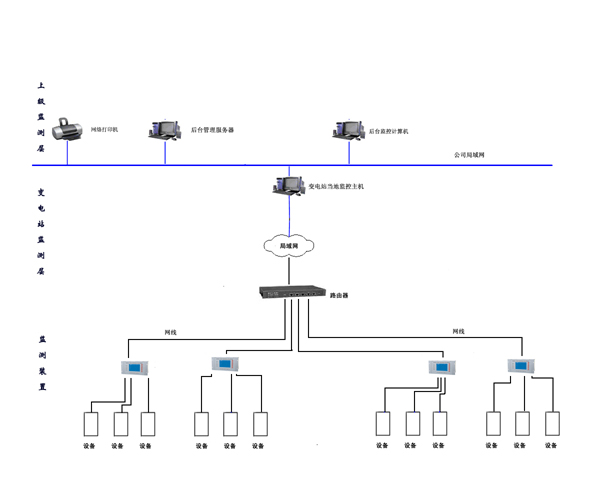

網絡結構拓撲圖

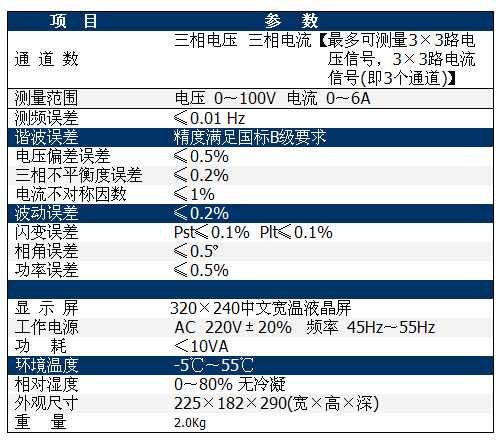

技術參數
