PH-24熱電偶信號隔離器輸入阻抗：≥100KΩ,輸出阻抗：電壓型:≥10KΩ 電流型：≤550Ω

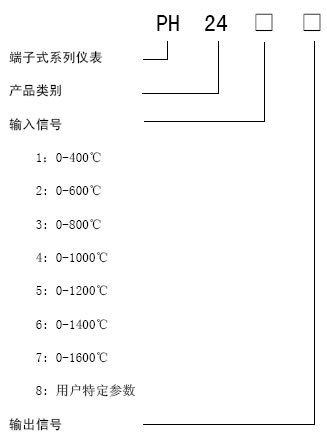

規格型號及代碼
1：0-5VDC
2: 1-5VDC
3: 0-20mA
4: 4-20mA
8: 用戶特定參數
主要技術參數
輸入阻抗：≥100KΩ
輸出阻抗：電壓型:≥10KΩ 電流型：≤550Ω
精 度：±0.5%F.S
溫度系數：＜50PPM/℃
環境溫度：－10℃－＋60℃
絕緣電阻：電源、輸入、輸出之間≥100MΩ（500VDC）
絕緣強度：電源、輸入、輸出之間1500VAC/分鐘
電 源：24VDC±10%
消耗功率：＜1.5W

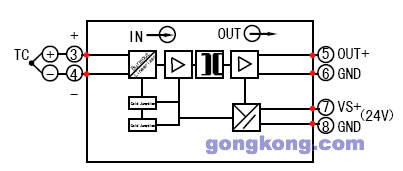

原理示意圖
端子編號及接線圖
訂貨注明
標明輸入、輸出信號的代碼
例：輸入0-800℃ 輸出1-5VDC
隔離器型號為PH2432,另需注明熱電偶型號
（K.S.B等）
