一、產品介紹

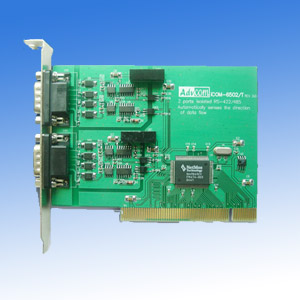

ICOM-6502和ICOM-6502P是兩款與PCI2.1總線規格兼容的2端口RS-422/485通訊卡。它們可提供2個可選3KV光電隔離和15KV浪涌保護的RS-422/485端口,專為工業通訊應用環境設計,能夠有效保護您的PC和設備,防止它們被惡劣環境中的干擾訊號沖擊損害。每個端口提供16Byte的FIFO收/發緩沖寄存器,端口速率為50~115200bps。每片板卡有獨特的自動識別切換電路,可輕松實現識別 RS-485數據流向,實現無跳線的半雙工通信串口數據的傳送和接收。
可以安裝在任何的PC系統中并支持當前的主流操作系統。所有的設置都能通過軟件來完成,無開關和跳線,也無須調整 I/O 地址和 IRQ 中斷號,方便的為您提供標準的RS-422/485串口(無需跳線)連接各種工業控制系統、數據采集控制系統、安全門控系統、考勤系統、LC、條碼掃描儀等設備。
二、功能特點
硬件
* 通訊控制器 采用Netmos 9835CV芯片,
* 接頭形式 針式 DB9
* 總線 即插即用PCI ver. 2.1 (32 bit)
* 串口數 2
* 信號 RS-422:DA+,DA-,RxA+,RxA- ,GNDA
DB+,DB-,RXB+,RXB-,GNDB
RS-485:DA+,DA-,GNDA
DB+,DB-,GNDB
性能
* 速率 50 bps 至 115.2 Kbps
* 校驗 無校驗,偶校驗,奇校驗
*l 數據位 5,6,7,8
* 停止位 1,1.5,2
* IRQ BIOS自動分配
* I/O 地址 BIOS自動分配
* FIFO 內置16字節FIFO
* 通訊距離 1.2千米時達57.6Kbps
* 支持操作系統 Windows95/98/ME, Windows2000,WindowsNT4.0,
Windows/XP/2003, DOS, Linux
* 浪涌保護 15KV ESD(ICOM-6502/ICOM- 6502P)
* 光電隔離 3KV (ICOM-6502P)
* 功耗 典型 最大
ICOM-6502 210ma(+5v) 230ma(+5V)
ICOM-6502P 250ma(+5v) 270ma(+5V)
* 工作溫度 0 - 55°C
* 工作濕度 5 - 95% RH
* 儲存溫度 -25 - 85°C
產品尺寸、包裝規格(MM)
* 尺寸 120X90
* 包裝 一套彩盒,255X160X50
應用
* 工業控制系統
* 數據采集控制系統
* 考勤門禁安全系統
* 各種RS-422/485網絡接入
* 適應多種惡劣通訊環境
三、 包裝物品及配件
1.ICOM-6502系列卡 一塊
2.產品驅動光盤 一張
3.用戶使用手冊 一份
