在東莞進行SMT貼片治具、電路板過爐載具及雙面操作波峰焊夾具的加工定制時，需綜合考慮設計、材料、工藝和實際生產需求。以下是關鍵要點和步驟指南：
1.明確需求與參數
PCB尺寸與厚度：確保載具尺寸匹配，預留熱膨脹空間。
元件布局：避開高溫敏感元件，定位孔/邊需。
工藝要求：區分SMT（回流焊）與波峰焊（需防焊膜遮擋非焊接區）。
雙面操作：設計翻轉機構或分層結構，確保***面加工時元件固定。
2.治具設計核心要點
#SMT貼片治具
材料：耐高溫合成石（如FR4）或鋁合金（輕量化需求）。
定位方式：采用銷釘、邊夾或真空吸附，確保PCB無偏移。
開口設計：避開焊盤和元件，底部支撐需均勻防變形。

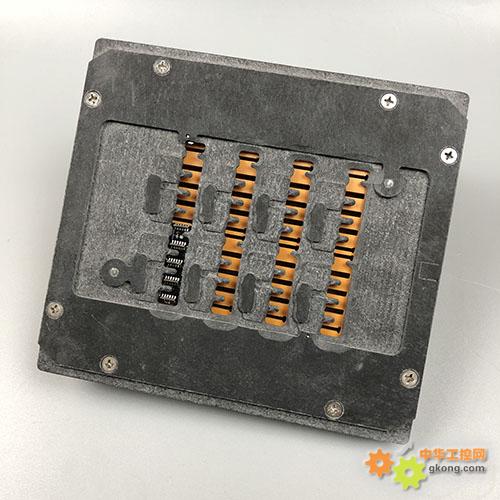

#波峰焊夾具
擋板設計：使用鈦合金或不銹鋼遮擋非焊接區域，減少錫渣。
傾斜角度：通常5°~7°，優化焊料流動。
熱管理：避免熱集中，材料需耐260℃以上高溫。
#雙面治具
翻轉/分層結構：機械式卡扣或磁吸固定，確保翻轉時PCB穩定。
標記對齊：添加視覺基準點（Fiducial）輔助雙面對位。
3.材料選擇
合成石（FR4、電木）：經濟耐高溫，適合小批量。
鋁合金：散熱快、強度高，適合精密或大批量。
鈦合金/不銹鋼：波峰焊擋板專用，耐腐蝕。
4.加工注意事項
公差控制：定位孔/邊公差建議±0.05mm以內。
表面處理：陽極氧化（鋁材）防氧化，噴砂增加摩擦力。
防靜電設計：SMT治具需接地設計，避免元件損傷。
5.東莞供應鏈優勢
本地廠商推薦：如快克智能、神州視覺（AOI檢測配套）。
快速打樣：東莞供應鏈成熟，35天可提供原型。
成本優化：批量加工可協商單價，鋁合金治具約200500元/套（視復雜度）。
6.驗證與測試
試產檢查：觀察PCB變形、焊點完整性。
Thermal Cycle測試：模擬高溫驗證治具耐久性。
7.常見問題解決
PCB變形：增加支撐柱或優化材料厚度。
元件脫落：檢查夾具固定力或調整擋板位置。
錫膏污染：清潔治具軌道，避免殘留。‘’補vsdf厸?顧a‘’
|
