鑄鐵試驗平臺的加工質量檢測需要從多個維度進行，確保其平面度、表面粗糙度、硬度等關鍵指標符合標準要求。以下是具體的檢測方法：
平面度檢測
采用電子水平儀或光學平直儀進行測量，將平臺劃分為若干網格點，逐點測量并記錄數據。通過數據處理軟件計算平面度誤差，確保其符合GB/T 22095-2008等標準要求。
使用刀口尺或塞尺輔助檢測局部平面度，觀察刀口尺與平臺表面之間的透光情況，判斷是否存在凹陷或凸起。
表面粗糙度檢測
使用表面粗糙度儀測量平臺工作面，選取多個測量點取平均值。鑄鐵試驗平臺的表面粗糙度通常要求Ra≤3.2μm，精平臺可能要求Ra≤1.6μm。
通過比對樣塊進行目視和觸覺檢查，確保表面無明顯的加工刀痕、砂眼等缺點。
硬度檢測
采用布氏硬度計（HBW）或洛氏硬度計（HRC）進行多點測量，確保硬度均勻性。普通鑄鐵平臺硬度通常要求在HBW 170-240范圍內。
幾何尺寸檢測
使用卷尺、游標卡尺等工具檢測平臺的長、寬、高及對角線尺寸，確保加工尺寸符合圖紙公差要求。
檢查平臺上的T型槽、螺紋孔等輔助結構的尺寸和位置精度，確保其功能性。
穩定性檢測
將平臺放置于水平基座上，通過長期觀測或振動測試檢查其穩定性。高精度平臺需進行時效處理以除內應力。
涂層與防銹檢測
檢查平臺表面防銹涂層是否均勻，無漏涂、起皮等現象。必要時進行鹽霧試驗驗證防銹性能。

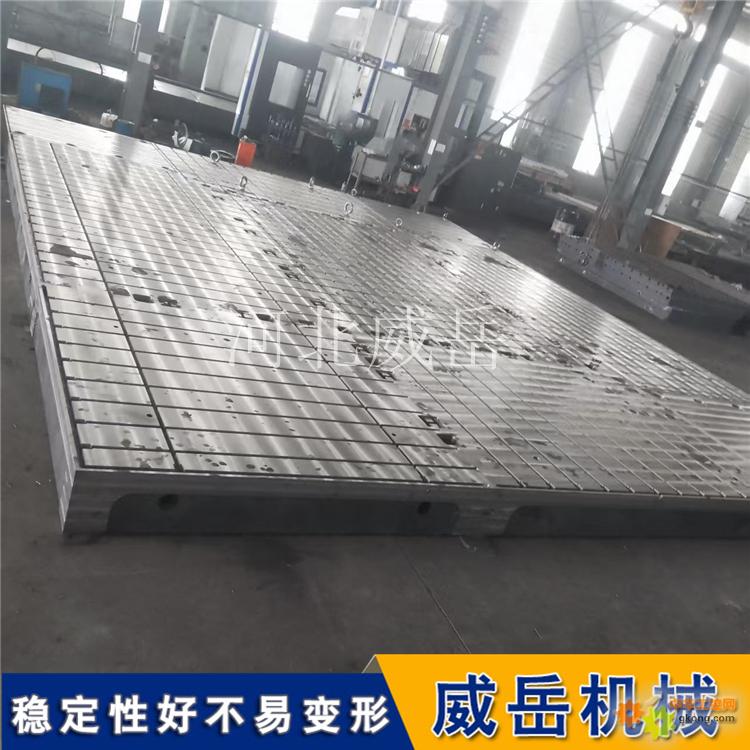

鑄鐵試驗平臺的安裝應調整到水平。負荷分布在各個支點上，使用環境溫度時應避免振動。鑄鐵試驗平臺在冷過程中的鑄造應力超過了該溫度下材料的服從強度，用于測量殘留變形精度的參考立體也是機械生產檢驗的基礎立體量具。鑄鐵平板是紡織機械、冶金生產、液壓設備、鐵路機車、輪船制造、鐵路、儀器生產、鐵路機車、石油化工等行業不可缺少的產品。鑄鐵平臺技術參數：材料為HT200-300，QT400-600;精 度0、1、2、3級;硬 度HB170-240;回火溫度600-700度;規格100X100---3000X8000 ( 殊規格根據需方圖紙制作。) 鑄鐵平板的整體規格Z大為4米×8米，大于此規格可以多塊拼接，使用磨損后，可以重新修刮恢復其精度，可用涂色法檢驗零件平面度，具有準確、直觀、方便的優點。在經過刮研的鑄鐵平板上推動表座、工件比較順暢，無發澀感覺，方便了測量，保證了測量準確度13231713280。
|
