　　引言：WEINVIEW MT8000系列人機界面，是臺灣威綸科技研發的新一代高端人機界面產品，是完全應工業所需研制而成的高品質觸控式工業用人機界面！WEINVIEW MT8000采用TFT  LCD液晶顯示屏，色彩高達65536色；獨有3個COM接口，可任意組網、同時連接多臺PLC及控制器，支持一機多屏和一屏多機功能；擁有USB2.0接口，可直接連接USB打印機、鍵盤、鼠標，支持USB內存裝置；特有音源輸出、MIC接口，CF Card接口，支持以太網資料上下載及遠程監控！

　　摘要：藉由以太網通訊，不同的WEINVIEW MT8000人機界面能夠相互分享資料，任何使用于PC上的SCADA/HMI軟件也可輕松地由人機上擷取資料。利用以太網絡聯機，WEINVIEW MT8000可以輕松實現HMI與PC間的通訊，并且可以控制連接在其它HMI上的PLC！

　　利用以太網絡聯機，EB8000提供了下列幾種數據交換的方式：

　　    1. HMI與MHI間的通訊

　　    2. PC與HMI間的通訊

　　    3. 控制連接在其它HMI上的PLC

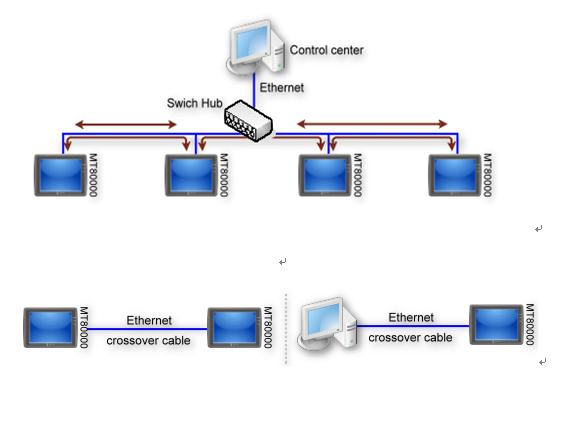

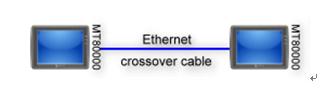

　　以太網絡連接的方式有兩種；可以使用RJ45平行網絡線(straight through cable)，搭配集線器(hub)使用；另一種是使用RJ45跳接網絡線(crossover cable)，不需使用集線器，但只限使用在一對一聯機的情況下(HMI對HMI，或PC對HMI)。下面說明各項聯機方式的設定與操作。

1.  HMI與HMI間的通訊

不同的HMI間透過以太網絡可以互相擷取與控制對方的數據，利用系統保留緩存器(LB與LW)，HMI可以控制另一臺HMI的行為表現。一臺HMI最多可以同時處理來自32個不同HMI的訪問要求。

以兩臺HMI的通訊為例 (HMI A與 HMI B) 為例，假使HMI A欲使用set bit組件控制HMI B的[LB123]地址的內容，則使用在HMI A上的工程檔案(MTP)設定步驟如下：

步驟一
設定各HMI的IP(詳情請參考相關章節)，假設HMI A與 HMI B的IP已分別設定為“192.168.1.1”與“192.168.1.2”.

步驟二

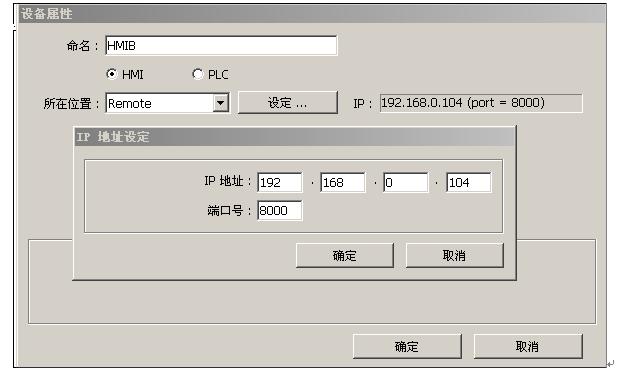

使用EB8000，并在 [系統參數設定]里的[設備清單]，增加HMI B的IP與使用的port號碼。(下面畫面是HMI A所使用MTP檔案的設定內容。)

步驟三

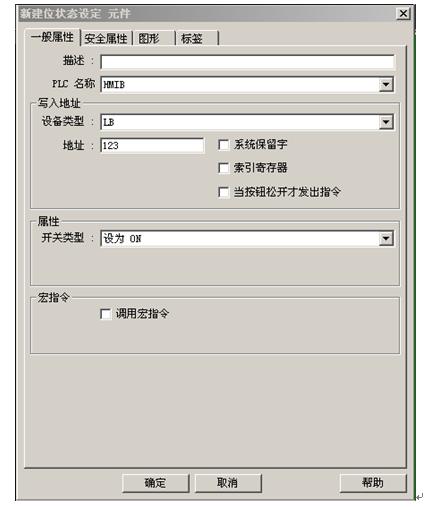

在set bit組件的設定頁的[PLC名稱]中，選擇“HMI B”，此時HMI A即可操作HMI B的LB地址之內容。

2.  PC與MHI間的通訊

利用EB8000的仿真功能，PC可以透過以太網絡擷取HMI上的數據，并可以使用檔案方式保存這些數據。

PC也可以利用控制HMI上的系統保留緩存器(LB與LW)，直接控制HMI。相對的，HMI也可以直接控制PC的行為表現，例如要求PC儲存HMI或PLC上的數據。

一臺PC可以控制不限數目的HMI。

假使PC欲通訊的對象為與兩臺HMI (HMI A與 HMI B)，則PC端所使用MTP檔案的設定步驟如下：

步驟一
設定各 HMI 的IP(詳情請參考相關章節)，假使HMI A與 HMI B的IP已分別設定為“192.168.1.1”與“192.168.1.2”。

步驟二

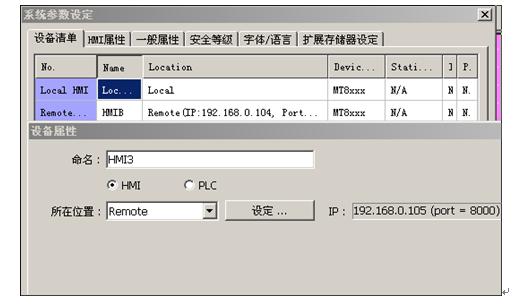

使用EB8000，并在[系統參數設定]里的[設備清單]，增加HMI A與HMI B的IP與使用的通訊端口號。

步驟三

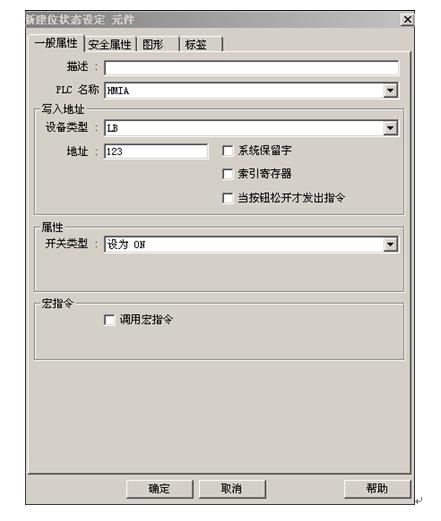

選擇正確的[PLC名稱]。在組件的設定頁中，正確選擇要操作的裝置，例如要控制HMI A上的LB，則[PLC名稱]需選擇“HMI A”，如下圖。

步驟四
在PC端利用這個MTP檔案，并執行仿真功能(離線或聯機模式皆可)，即可在PC端操作HMI A上的所有數據。

HMI也允許操作PC上的數據，此時只需將PC視為另一臺HMI即可，也就是必須在HMI使用的工程檔案中新建立一臺的HMI，并將此新裝置的IP指向PC。

3. 控制連接在其它HMI上的PLC

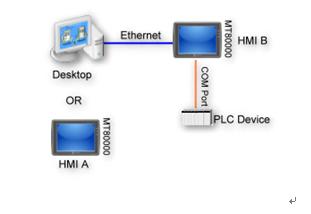

透過以太網絡，PC與HMI可以操作連接在其它HMI上的PLC；舉例來說，假設現有一臺三菱PLC連接到HMI B的COM 1，當PC或HMI A欲讀取此臺PLC上的數據，則PC端或HMI A上所使用工程檔案設定步驟如下：

步驟一
設定HMI B的IP，假設HMI B的IP已設定為“192.168.1.2”。

步驟二

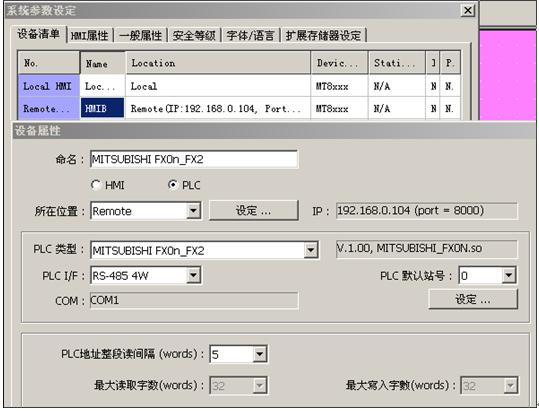

使用EB8000，并在[系統參數設定]里的[設備清單]，增加一臺PLC的定義，并正確設定通訊參數。

步驟三

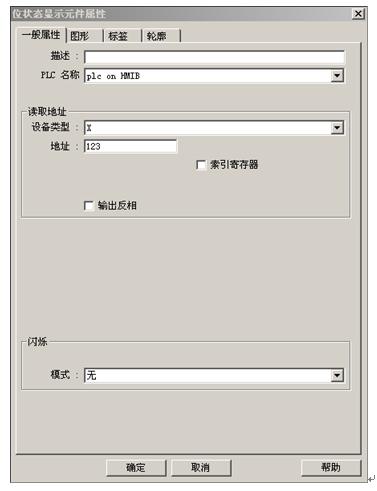

假設現在要使用set bit組件控制HMI B上的三菱PLC，則只需將組件設定頁中的[PLC名稱]挑選為“PLC on HMI B”，即可在PC使用模擬方式，控制連接在遠程HMI B上的PLC了。
