某工廠制冷控制系統包括冷卻塔風機/水泵控制系統程序、冷凍水/冷卻水循環泵控制系統程序、控制系統采用西門子S7-200CPU，觸摸屏采用西門子K-TP178,接口模塊采用UniMAT模塊，西門子S7-200系統擴展模塊擴展能力有限，無法滿足多點數控制系統，UniMAT具有高密度、高精度擴展模塊，解決了由于多點數時西門子擴展模塊無法完成的系統功能，這樣的系統配置經濟、實用性能高。
控制說明
控制系統分為三部分：一號機組、二號機組、三號機組，一號機組和二號機組的控制要求相同，實現對工廠生產線供應冷卻水。三號機組控制為一號機組和二號機組供應冷源。
一號機組和二號機組自動控制說明：通過循環泵頻率的控制，保證管網壓力的穩定，系統中兩臺水泵為一用一備，當一臺故障時，自動切換到另一臺。72小時定時輪換功能,供水壓力可以自由設定。一臺水泵不能滿足壓力的時候，另一臺水泵自動投入。壓力高的時候，自動退出，實現自動增泵和減泵的功能。通過供水溫度控制三通閥的開度，實現供水溫度恒定。根據水箱液位、管網壓力報警、供水溫度設置，實現報警和保護停機功能。

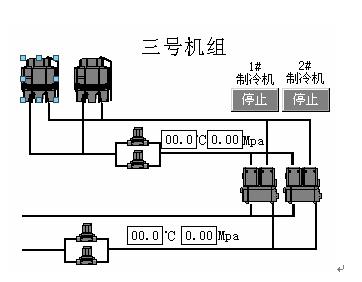

三號機組觸摸屏使用說明：在三號機組系統中的測量值：冷卻水供水壓力、冷卻水供水溫度、冷凍水供水壓力、冷凍水供水溫度。系統冷凍水循環泵（兩臺：一用一備）、冷卻水循環泵（兩臺：一用一備）、制冷機（兩臺：一用一備）、 冷卻塔（兩臺：一用一備）運行時，對應的圖形顯示由淺灰色變為深灰色。該系統完成對制冷管網的保護作用，并通過觸摸屏上的按鈕實現系統的啟動和停止功能，系統中互為一用一備的設備，當一臺故障時，自動切換到另一臺。72小時定時輪換功能。
|
