| 一、概述
電腦雕刻機現已廣泛應用于各行業。在廣告制作和建筑裝潢業中，電腦雕刻機的使用是繼電腦刻字制作后的又一次騰飛。電腦雕刻機刻制的雙色板制品的市場率越來越高，正進入流行期。市場對展示標志的品質要求也越來越高。變頻器作為雕刻機主軸電機驅動，主要要求為運行平穩，轉速變化平滑。四方H320高頻變頻器以其優越的性能在雕刻機使用非常廣泛。
二、系統主要性能要求
（1）全速度范圍內速度波動小；
（2）低速力矩大，可以保證低轉速切削；
（3）加減速的時間盡量短。
三、系統主要功能需求
（1）控制方式選擇為V/F控制；
（2）需要端子控制作為命令源，兩線式端子控制： FWD為正轉運行（FWD輸入），REV反轉運行（REV輸入）；
（3）頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從VC2口輸入頻率指令；
（4）運行轉速一般在0～21000r/min，換算變頻器的運行頻率為0～350Hz（二級高速電機）；
（5）加速和減速時間根據客戶自身需求，一般在20～30s，因運行的轉速比較高，所以需要帶制動單元的變頻器；
（6）需要故障輸出信號（繼電器輸出）和故障復位信號（RST輸入）。

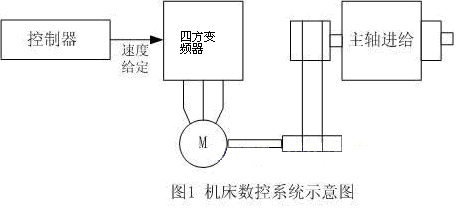

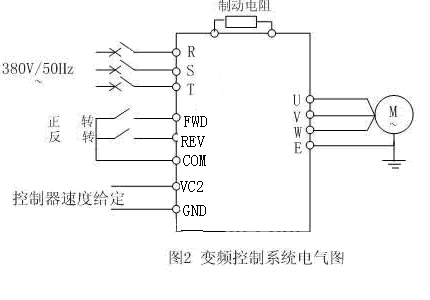

四、系統說明
|
