維控HMI在人造霧設備上的應用
一、簡介
造霧系統采用高壓柱塞泵 ，將普通的水經過過濾系統的處理，確保整個系統在最佳條件下順利運轉，經過高壓機組加壓后（工作壓力70-120KG ），完成系統傳輸 ，經高壓管線由精鉆噴頭噴出 ，使水形成 1-10微米左右的自然顆粒，霧化至整個空間 ，這些微小的人造霧顆粒能長時間漂浮 、懸浮在空氣中 ，單一噴頭產生的霧長可達3-5 米，霧寬1-2米 。
用777A的屏做程序，工程分三部分。
二、組成部分
1、第一部分是登錄

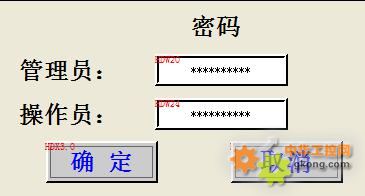

由登錄按鈕彈出登錄畫面

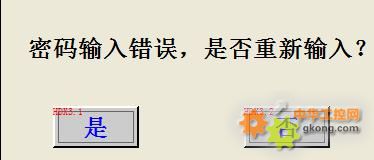

以及后面的彈出子畫面 如：密碼錯誤子畫面

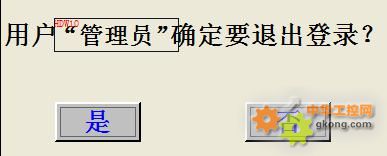

注銷登錄子畫面

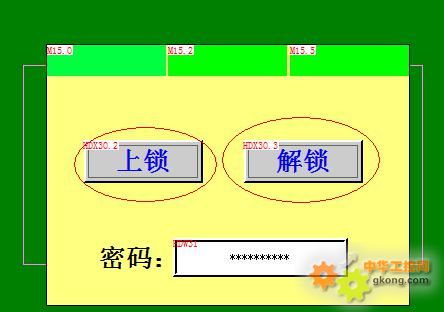

2、第二部分就是類似我們的分期付款

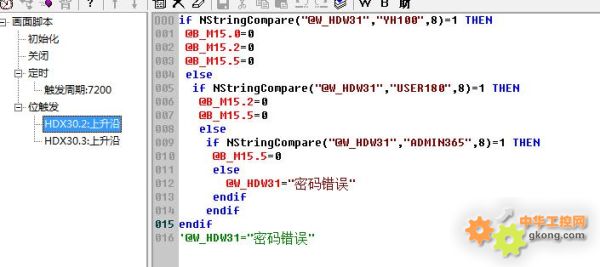

客戶又不想讓他們的客戶看到這些，就只能單獨做一個，寫了腳本，

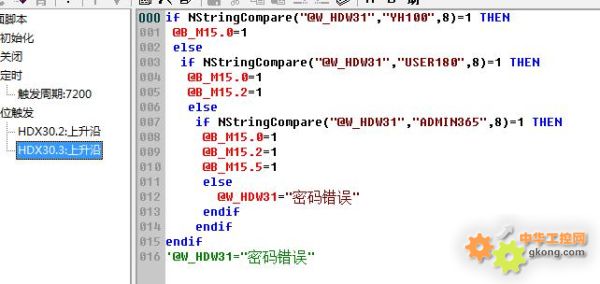

兩個位按鈕，觸發兩個腳本。
一個上鎖一個解鎖，

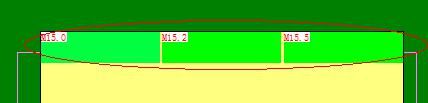

這三個plc地址，關聯到plc程序，以此來控制plc。

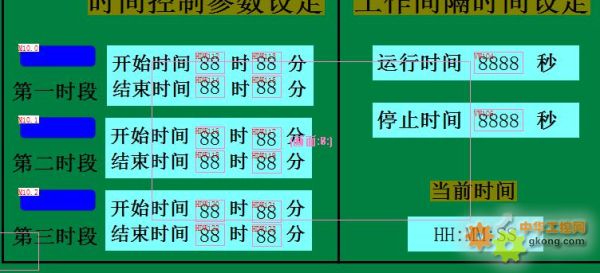

3、第三部分是時間參數設置
控制時間段讓噴霧，還可以斷續噴霧。

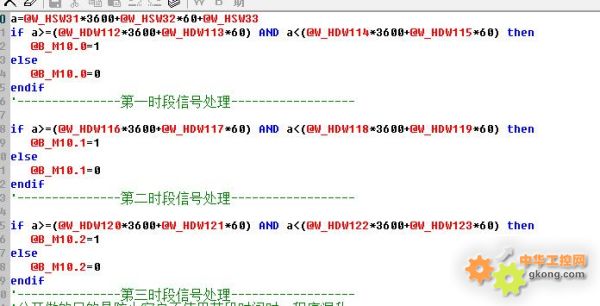

腳本如下：
三、特點
根據客戶要求做，實現功能比較特殊，也算人性化。
四、畫面

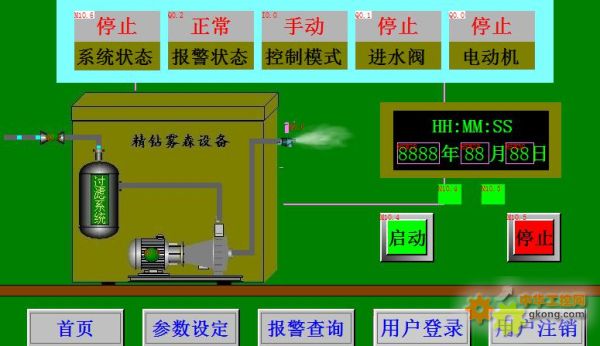

除了上面介紹的，還有一個運行畫面和主畫面
主畫面下面五個按鈕，跳轉畫面，中間是直接畫面顯示。畫面比較唯美。
工作畫面中規中矩，很形象。
五、結束語
工程要求不算復雜，但功能不是現成的，要一個一個實現，結合起來會比較麻煩，腳本運行也要適當把握。這次的工程是到了終端客戶那時出現問題，我負責到現場調試，經過兩天的調試，發現在程序上還有很多可以改進的地方，修改完后的程序工作穩定了，尤其是工作久了才偶爾出現問題的，就和程序以及現場有很大的關系。
