一、客戶需求
將現場計量儀表及變送器的數據通過GPRS無線通訊的方式傳輸到抄表中心，在抄表中心對數據進行統一匯總、分析，為管理及收費提供依據。流量計遠程數據采集與監控廣泛適用于水利、熱力、燃氣、石油、工礦企業等行業用戶。
二、解決方案

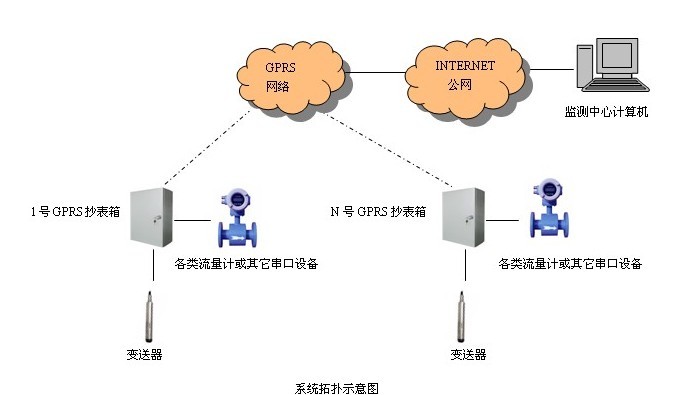

1、系統組成
流量計遠程數據采集與監控由抄表中心、通信網絡、現場抄表設備、現場計量測量及控制設備四部分組成。
抄表中心：由中心服務器、上位機抄表軟件等組成。
通信網絡：公網寬帶（固定IP）+ 中國移動GPRS網絡，支持其它常用組網形式。
現場抄表設備：GPRS抄表終端（市電供電）；不具備市電供電條件的現場，可選用太陽能供電+GPRS低功耗測控終端或電池供電型GPRS微功耗測控終端。
現場計量測量及控制設備：各種流量計、各類變送器、PLC設備等。
2、中心配置
抄表中心設備由數據服務器及上位機軟件組成。服務器上安裝操作系統軟件、數據庫軟件、抄表系統軟件。軟件采用B/S結構設計，具備系統信息管理、基礎信息管理、數據查詢管理、統計報表、分析曲線、高級分析管理等功能，也可根據用戶需要修改或增加功能。

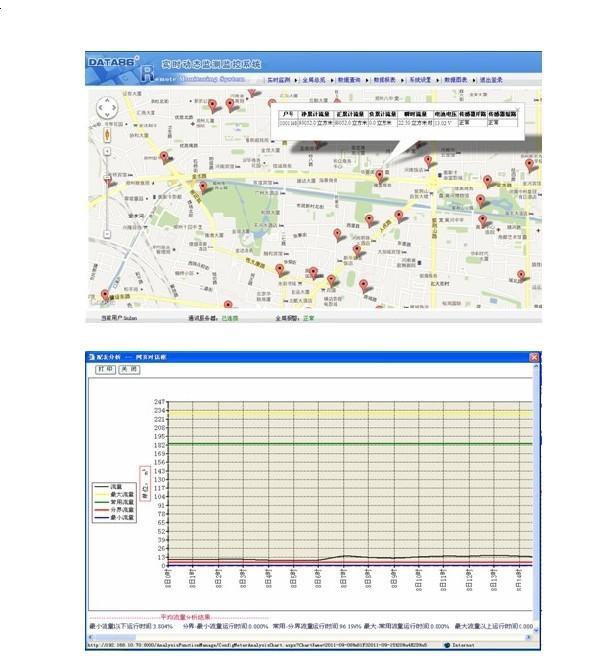

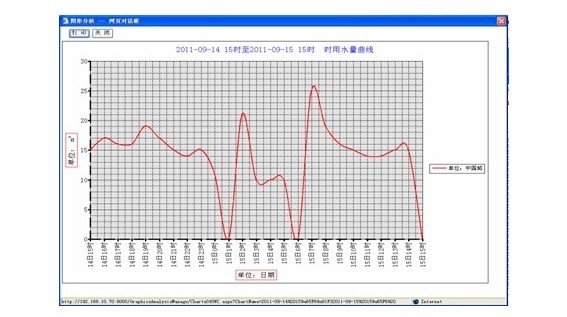

----軟件界面展示----
3、通信平臺及設備
抄表中心具備寬帶（類型：光纖、網線、ADSL等），并綁定固定IP，現場使用GPRS抄表終端。中心數據服務器可以與多個現場GPRS抄表終端進行數據通訊，1個現場GPRS抄表終端也可以與多個數據中心進行數據通訊。
4、現場GPRS抄表終端

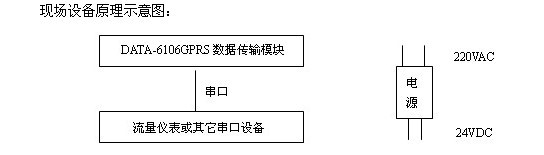

(1) 現場計量儀表輸出信號為RS232或RS485串口數字信號：
DATA-6106GPRS數據傳輸模塊：1套。(產品功能：將串口接收到的數字信號，通過GPRS網絡傳輸到中心服務器上。）
其它配件（開關電源、空開、插座、接線端子等）：1套。
金屬防護箱：1套。

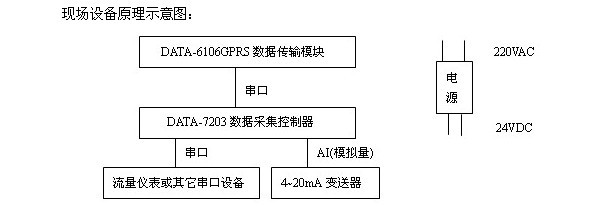

(2）現場計量儀表、變送器輸出為串口或4-20mA模擬量信號：
DATA-6106GPRS數據傳輸模塊：1套。(產品功能：將串口接收到的數字信號，通過GPRS網絡傳輸到中心服務器上。)
DATA-7203水資源控制器：1套。(產品功能：采集流量儀表或變送器的輸出信號；同時具備8位數碼顯示，可現場察看。）
其它配件：(開關電源、空開、插座、接線端子等）：1套。
金屬防護箱：1套。
5、系統功能
1) 數據顯示功能：將前端各個監測點的數據在監測中心的計算機上顯示。
2) 存儲功能：各種被監測的數據被存到數據庫。
3) 查詢功能：支持客戶查詢各種歷史數據。
4) 主動召測功能：監測中心可以主動問詢每個監測點的數據。
5) 數據傳輸功能：通過GPRS網絡雙向傳輸數據。
6) 告警功能：現場被監測的數據可以設限，超限告警，通信中斷自動報警。
7) 多通道功能：提供GPRS網絡和短消息兩個通道。
8) 遠程維護功能：GPRS抄表終端可以遠程維護。
9) 擴展功能：方便增減前端設備，方便擴大系統規模。
6、系統特點
1) 可靠性高：系統及產品均為工業級設計，具有高可靠性。
2) 性能穩定：通信設備具有良好的自恢復功能，保證系統穩定運行。
3) 性價比高：系統功能多，抄表設備可以遠程升級和維護；利用移動公司現有網絡，系統維護費用低。
|
|
