一、概述：
本系統針對水泵系統而設計,系統架構先進可靠，擴展性好，可以實時采集現場數據，高效保存歷史記錄，具備完善的報表系統，同時可以便捷實現聯網監控。本系統是水泵運行系統的有效補充和提升，可以提升公司產品的競爭力，而且便于發現和管理水泵使用過程中的違規操作，減少公司產品后續維護成本。本系統選擇紫金橋軟件作為系統架構平臺。
紫金橋軟件以其開放的系統架構、模塊化開放方式、高效的數據處理、靈活的界面設計和高度的可靠性，在工廠設備監控系統中得到廣泛的應用。紫金橋軟件公司是中石油旗下國家軟件開發基地，專業從事工業軟件研發、推廣和應用19年，先后國內多家企業單位和科研院所建立了深入合作關系，軟件產品應用在各種類型工廠，贏得了用戶的好評。
二、功能描述
l 現場數據實時采集
實時采集現場的水泵系統的各個數據。
l 實時數據仿真顯示
可以根據現場水泵的分布，以地圖或者分布圖的方式仿真顯示每個水泵的位置，直觀顯示各水泵數據，同時也可以提供列表集中顯示；
l 高效歷史數據處理
可以通過監控軟件自身的過程數據庫高效處理歷史數據，實現高精度、高壓縮比的數據存儲。
l 靈活的歷史查詢方式
紫金橋軟件支持報表、曲線、直方圖等多種模式查詢歷史數據；
l 運行參數設定
可以通過監控軟件設定水泵的控制參數和報警參數。
l 電流、溫度、頻率報表查詢
可以按照時間段和時間間隔，查詢每個電泵的電流、溫度等的歷史數據和實時數據。報表數據可以進行導入、導出，打印、打印預覽等操作
l 電流、頻率、溫度曲線查詢
可以按照時間段和時間間隔，查詢每個電泵的電流等參數的歷史曲線和實時曲線。
l 報警記錄
系統具有完備的報警管理功能，用戶可以設定報警參數，分時間段，按等級查詢報警記錄。
l 流量統計
自動統計設備的出水流量�？梢园刺臁丛�、按年查詢，以報表形式或者直方圖形式顯示出來，以便分析設備在不同日期的運行情況。
l 電度統計
自動統計設備的耗電量。可以按天、按月、按年查詢，以報表形式或者直方圖形式顯示出來，以便分析設備在不同日期的耗電情況。
l 開機停機統計
自動統計每個水泵的不同時間段的開機率、停機率等參數，便于分析整體設備利用率；
l 安全管理
管理員可以設定相關操作人員的權限，具有不同權限的操作人員可以執行不同的操作。
l 短信報警功能
設備故障后，可以將相應的故障信息自動下發到相應人員的手機上，實現主動報警；
l 保養管理
可以設定每臺水泵的保養進程管理，當達到需要保養的時刻時，系統會自動提示相應保養信息，便于用戶管理設備；
l 廠家信息提示
當設備出現故障時，可彈出相應的設備廠家地址，售后聯系電話。
l 設備故障信息管理
系統可以自動統計每臺設備出現故障的頻率或者每種故障發生的頻率，便于方便管理。
l 設備管理
系統可以建立設備參數數據庫，對設備的基本信息、維護歷史等數據進行存儲或者修改。
l 開放的數據接口
系統提供了開放的數據接口，可以通過OPC、DDE、Modbus、ODBC等多種方式和其他軟件系統進行數據通信；
l 非常規操作記錄
系統可以記錄用戶的非正常操作，便于分析水泵使用過程中出現的各種問題，判斷是否為產品質量問題。
三、實現情況及界面截圖

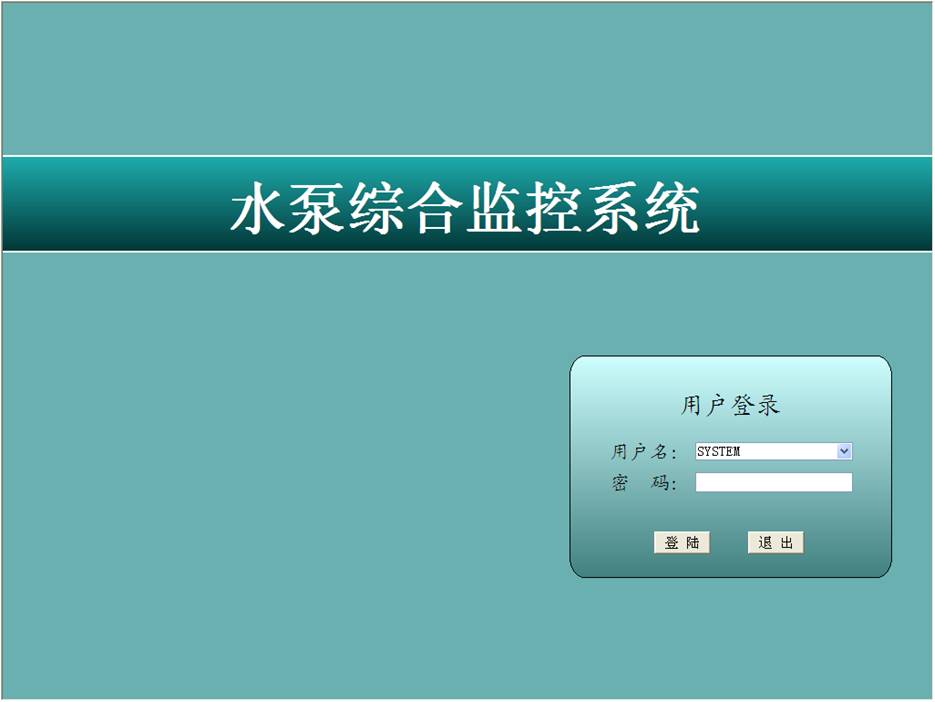

1水泵綜合監控系統的首

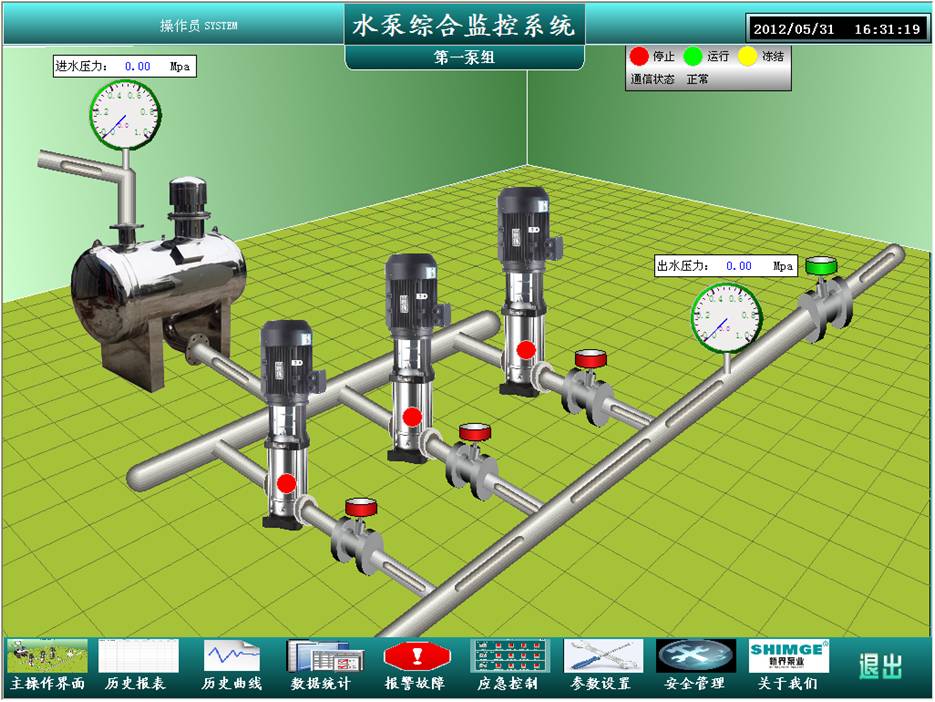

2水泵主操作界面如下：

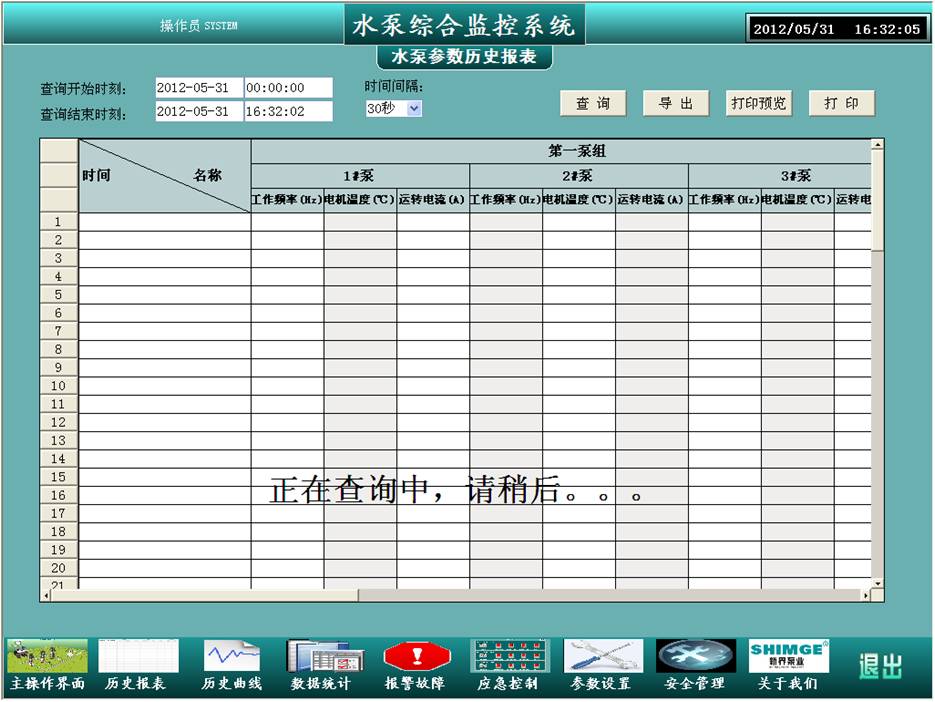

3歷史報表界面如下。

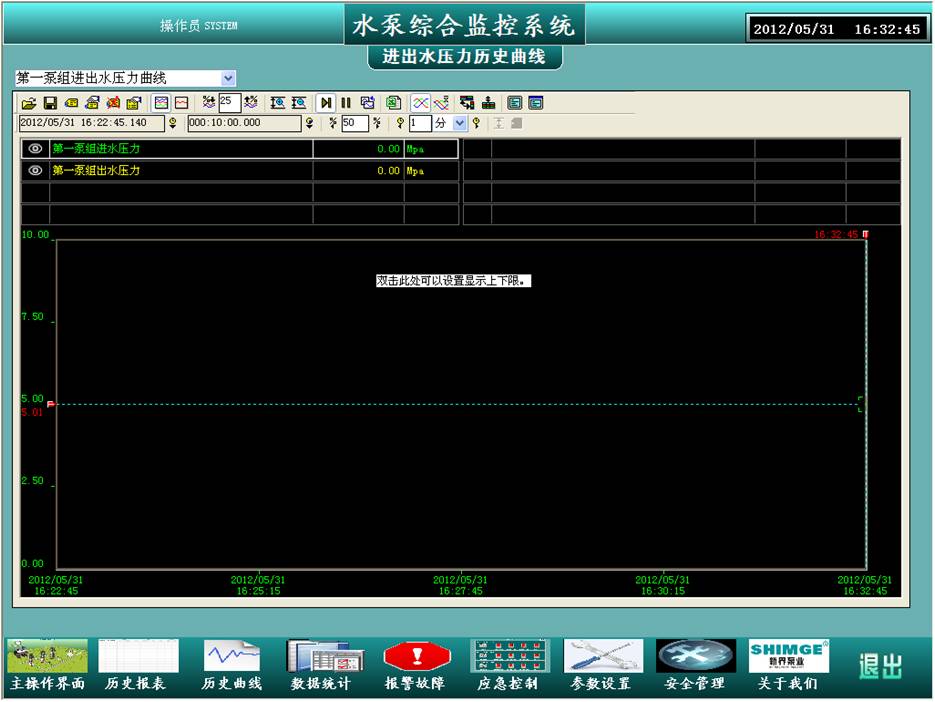

4歷史曲線界面如下。

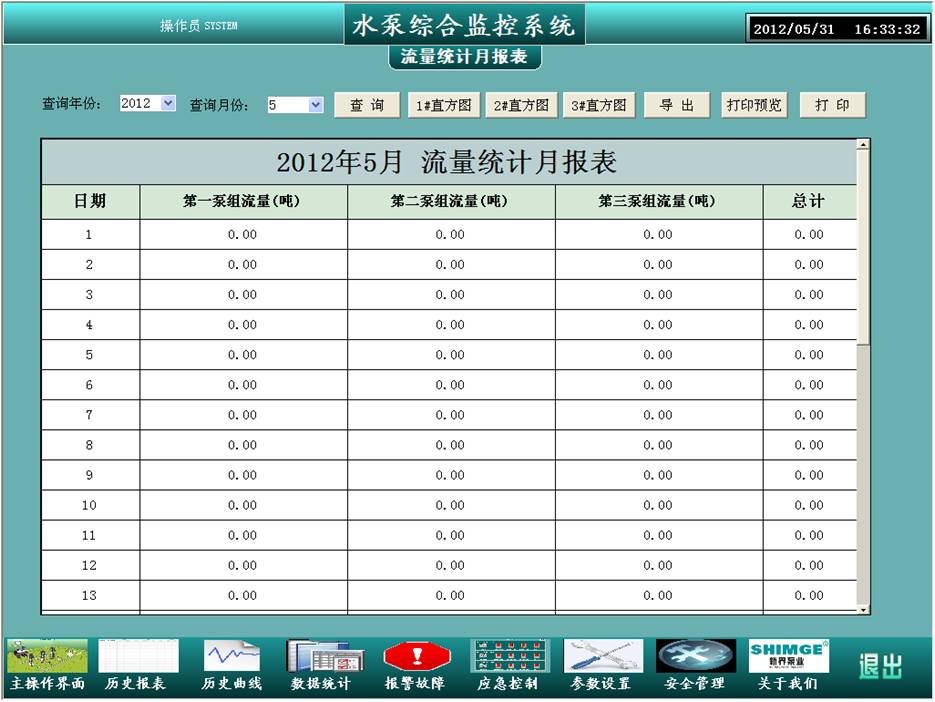

5數據統計界面如下。

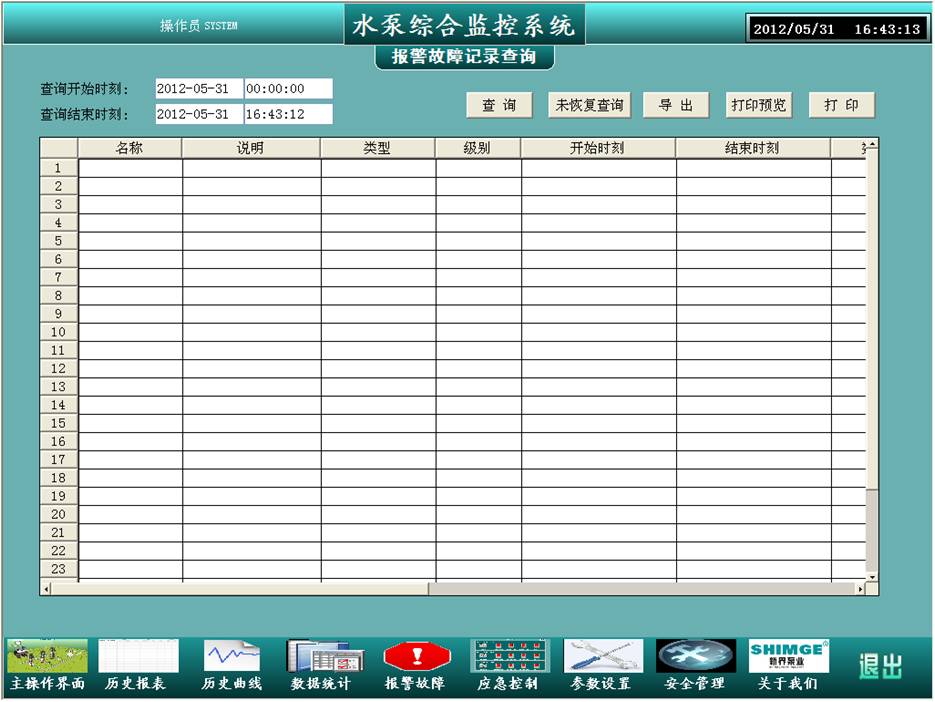

6報警故障界面如下。

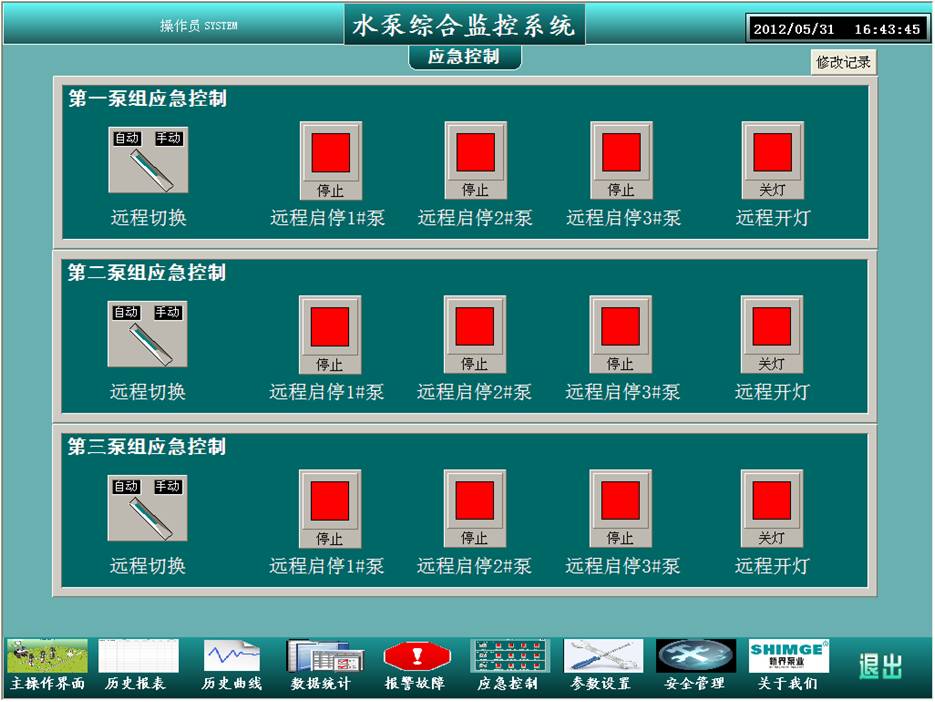

7應急控制界面如下。

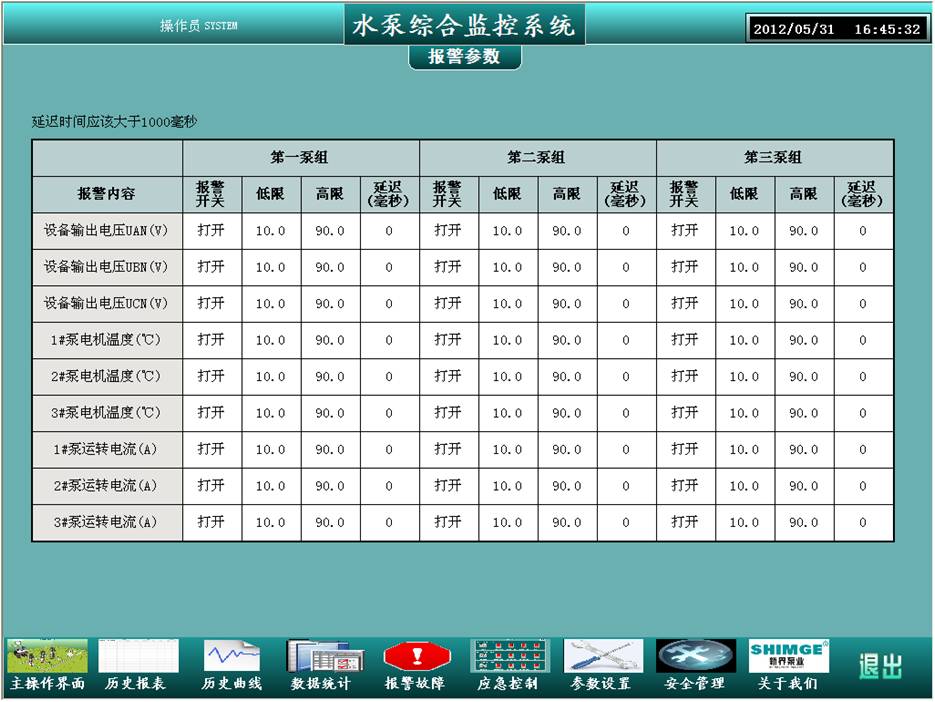

8報警參數設置如下。只有具有權限的用戶可以進入報警參數設置。
四、總結
通過本系統，用戶可以知道每年每月的電量累計量、流量累計量等數據。當報警產生的時候，除了有窗口提示外，還會有短信發送到用戶手機里面，方便用戶及時的發現問題。系統還記錄用戶對水泵的遠程操作記錄，并且壓力、電流、電壓等數據都有歷史記錄，方便維修人員檢查故障前和故障時的情況。
|
