BCNet-S7MPI在西門子Wincc中的設置

2011/8/15 15:16:56

         西門子S7300連接Wincc,通過OPC方式(BCNetS7 OPC軟件);或者西門子TCP/IP驅動。

一、BCNet-S7MPI通過BCNetS7 OPC軟件連接Wincc的設置

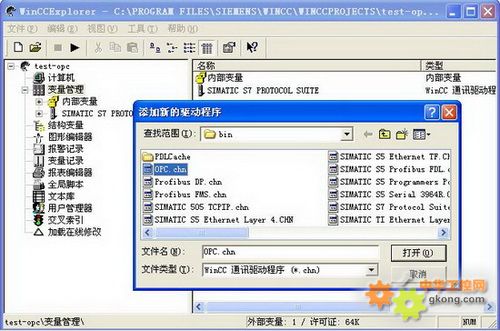

1、打開Wincc軟件,新建一個項目;右鍵“變量管理”,選擇“添加新的驅動程序”,選擇“OPC.chn

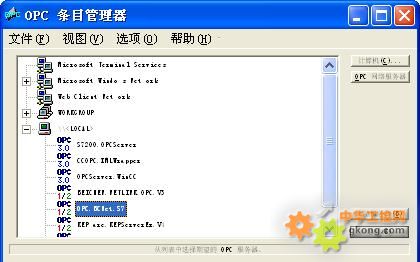

2、右鍵OPC連接,選擇“系統參數”,打開“OPC條目管理器”,選擇“OPC.BCNet.S7

3、“瀏覽服務器”

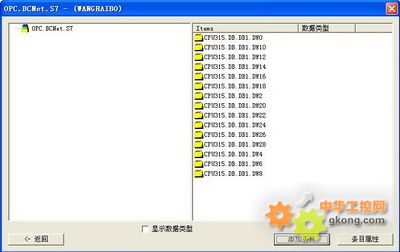

4、點擊“下一步”,搜索OPC服務器變量;

5、全選變量,“添加條目”,將變量添加到Wincc中。

二、BCNet-S7MPI通過西門子TCP/IP驅動連接Wincc的設置

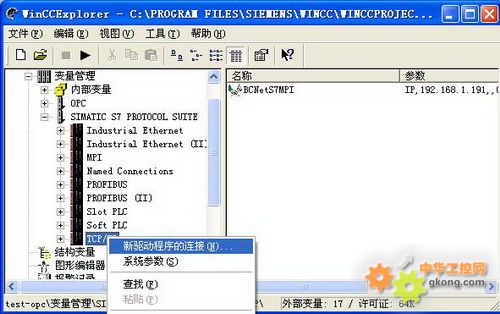

1、新建WINCC項目,選中項目的變量管理,點擊鼠標右鍵,選擇快捷菜單添加新的驅動程序,在彈出的對話框中選擇 SIMATIC S7 PROTOCOL SUITE,選擇TCP/IP,點擊鼠標右鍵,新驅動程序的鏈接。

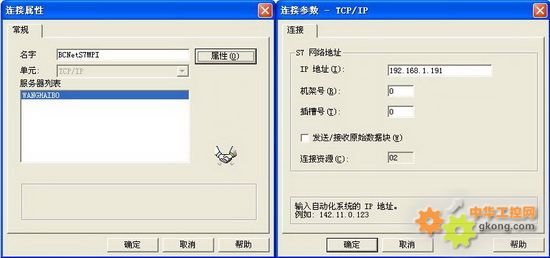

2、在彈出的連接屬性對話框輸入連接名字,如”BCNetS7MPI”,點擊屬性按鈕,在彈出的屬性對話框中輸入IP地址為BCNet-S7MPIIP地址。

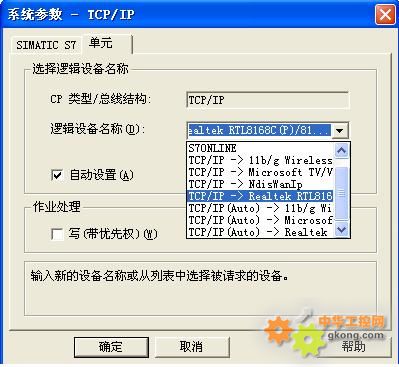

3、鼠標右鍵TCP/IP,選擇系統參數,選擇單元屬性頁,設置邏輯設備名稱為TCP/IP->(計算機網卡)。

4、在新建的連接下,新建變量。
