BCNet-S7MPI在昆侖通態MCGS中的設置

2011/8/15 15:08:03

         西門子S7300連接昆侖通態MCGS(通用版、嵌入版),通過: 西門子S7300 TCP驅動;OPC服務器(BCNetS7 OPC );使用modbus TCP驅動。

一、BCNet-S7MPI通過西門子S7300 TCP驅動連接昆侖通態MCGS的設置

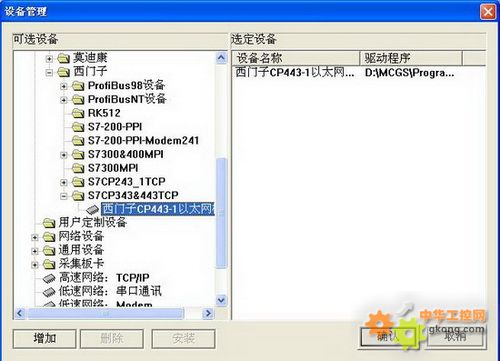

1、打開昆侖通態MCGS組態環境——設備窗口,在設備管理器中選擇PLC-西門子-S7CP343&443TCP-西門子CP443-1以太網模塊

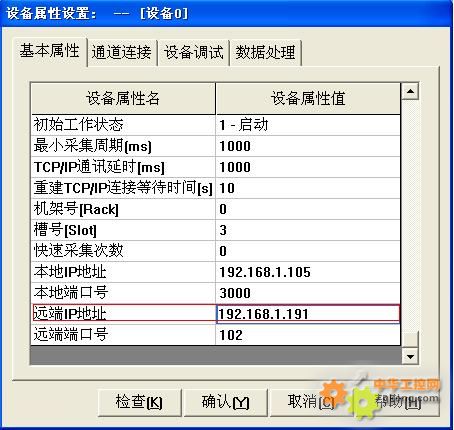

2、在設備屬性設置中,將BCNet-S7MPIIP地址填入遠端IP地址



二、BCNet-S7MPI通過BCNetS7 OPC軟件連接MCGS的設置

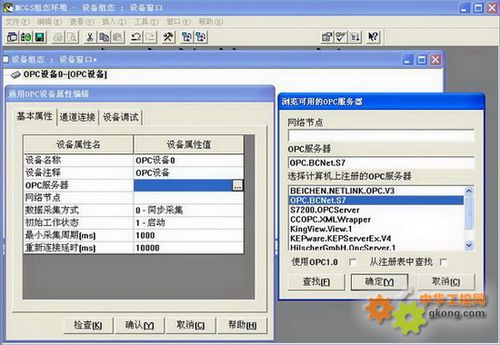

1打開昆侖通態MCGS組態環境——設備窗口,選擇OPC服務器

2、選擇“OPC.BCNet.S7,確定

三、BCNet-S7MPI通過ModbusTCP驅動連接MCGS的設置

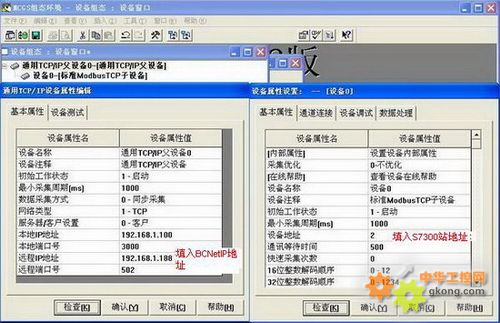

設備組態,選擇“通用TCP/IP父設備”-“標準Modbus TCP子設備”;

在“遠程IP地址”欄填入“BCNet-S7MPI IP地址”;在“設備地址”欄填入“S7300PLC站地址”

Modbus地址映射,請查看文檔《BCNet-S7MPI用戶使用指南》。
