BCNet-S7PPI在MCGS中的設置

2011/6/30 10:37:24

         西門子S7200連接昆侖通態MCGS(通用版、嵌入版),通過: 西門子S7200 TCP驅動;OPC服務器(BCNetS7 OPC,西門子PCAccess );使用modbus TCP驅動。

一、BCNet-S7PPI通過西門子S7200 TCP驅動連接昆侖通態MCGS的設置

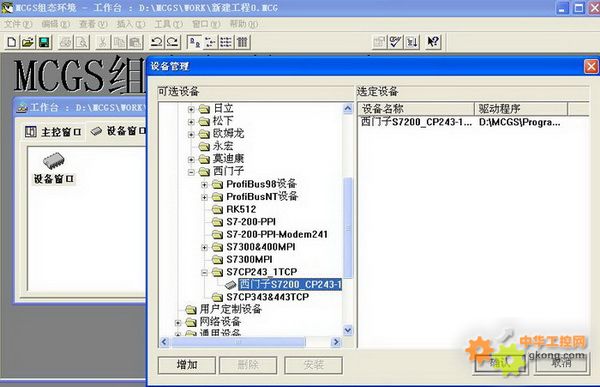

1、打開昆侖通態MCGS組態環境——設備窗口,選擇PLC-西門子-S7CP243_1TCP

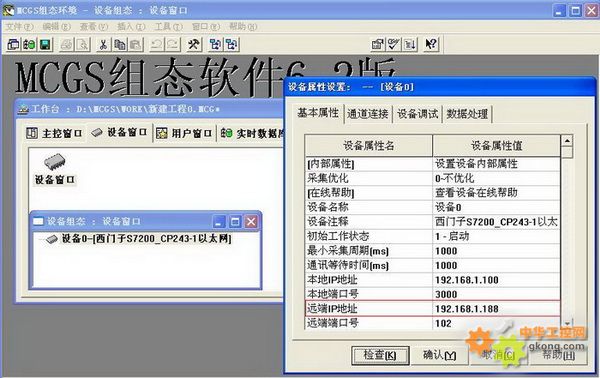

2、在設備屬性設置中,將BCNet-S7PPIIP地址填入遠端IP地址



二、BCNet-S7PPI通過BCNetS7 OPC軟件連接MCGS的設置

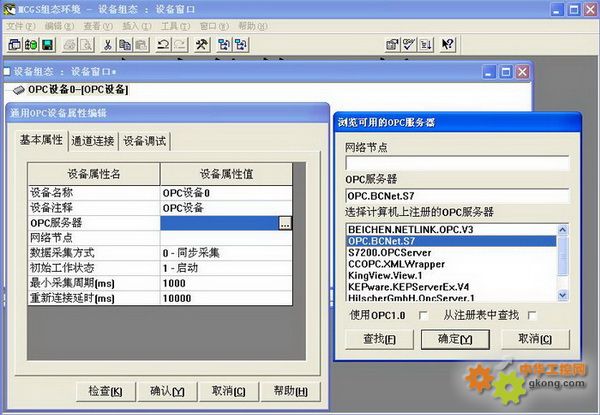

1打開昆侖通態MCGS組態環境——設備窗口,選擇OPC服務器

2、選擇“OPC.BCNet.S7,確定

三、BCNet-S7PPI通過PCAccess OPC軟件連接MCGS的設置

         設置與BCNetS7 OPC軟件類似,選擇“S7200.OPCServer”。

四、BCNet-S7PPI通過ModbusTCP驅動連接MCGS的設置

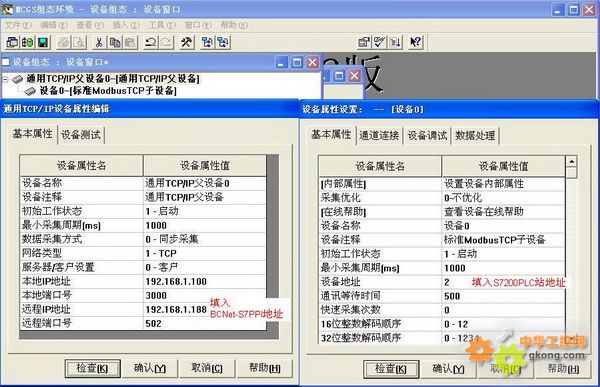

設備組態,選擇“通用TCP/IP父設備”-“標準Modbus TCP子設備”;

在“遠程IP地址”欄填入“BCNet-S7PPI IP地址”;在“設備地址”欄填入“S7200PLC站地址”
