UH11系列1KVA-10KVA
用途:
概述 艾默生iTrustTM系列UPS是艾默生網絡能源集多年直流不間斷電源和交流變頻調速電源開發經驗，自主開發設計的符合國際標準的交流不間斷電源系統。此系列產品采用業界領先的全數字控制技術，在提供優異電氣性能的同時，充分滿足安規及電磁兼容標準，具有完善的智能監控及網絡管理功能。它將為各行業用戶提供持久的高可靠性電力保障，并成為新一代的不間斷電源的標準產品。
技術指標:
技術指標：
產品特點
一、DSP全數字控制技術
iTrustTM系列UPS采用DSP控制芯片直接產生高頻PWM波對UPS逆變器進行控制，簡化了UPS的控制電路，提高了控制的靈活性和穩定度。由于采用了全數字控制技術，避免了模擬控制所固有的硬件參數漂移等缺陷，保證了產品的一致性和可靠性。 目前，公司已申請并擁有了七項DSP控制方面的技術專利。
二、針對中國電網環境的專業設計
1、 寬輸入電壓/頻率范圍為120～276VAC，能大大降低電池轉換頻度，延長電池的使用壽命。
2、 輸入頻率范圍為50Hz±10%，接入各種燃油發電機均可穩定工作。
3、 綠色環保電源
由于系列UPS的輸入整流器部分，運用先進的倍壓PFC技術使輸入功率因數高于0.99，提高了對電能的利用率，避免了對電網的諧波干擾，降低了輸入配電成本。
整機電磁兼容性通過了信息產業部入網測試，技術指標完全滿足歐洲標準EN50091-2(CLASS B)
三、智能化的電池管理
1、電池放電終止保護電壓自動調節
根據生產電池廠家提供的技術標準，電池放電終止電壓保護點的設置對應放電電流不同而不同。艾默生iTrustTM 系列UPS產品通過對電池放電電流的檢測可自動判別電池的放電倍率，進而自動調節電池放電，終止電壓，延長了蓄電池的使用壽命。
2、均浮充自動轉換
iTrustTM 系列UPS采用了先進的均浮充轉換技術，根據對電池充電電流的檢測及電池容量情況的判斷，自動進行均浮充轉換，大大節省充電時間，活化電池，從而延長電池使用壽命。
3、 自動溫度補償
iTrustTM系列 UPS可根據環境溫度的變化自動調節浮充電壓，最大限度的保證電池的有效容量，延長電池使用壽命。
4、 自動均流的可并聯充電器
iTrustTM系列 UPS特別設計了可并聯的自動均流的充電器，采用了成熟的通信電源并聯技術，均流不平衡度<3%，能夠滿足用戶對電池盡快恢復能量儲備的渴望。
四、純在線功能
iTrustTM系列UPS采用在線式雙變換結構，具有不受電網波動干擾的優點，而且當市電斷電或恢復時，UPS無輸出切換時間，可解決頻率波動、電壓波動、電源干擾、閃電雷擊等一系列問題，可對用戶設備提供全面徹底的保護。
五、強大的電池保護功能
當用戶不小心將電池接反，或電池連接不良，都將進行用戶告警，并拒絕有關電池的操作。電池充放電的實時監測，過流及限流保護，防止用戶因電池過放電而造成電池的永久性損害，防止過充電而造成電池的壽命減短。電池欠壓的預警功能及時通知用戶進行相關的處理，以免造成大的損失。DSP可通過設置定期電池自檢功能，及時發現故障電池，避免系統故障造成的危害。
六、智能風扇調速
為抑制安裝場所的噪音系數，微處理器可以依據內部溫度及輸出功率大小，自動調節風扇的轉速，進而達到降低噪音的目的，同時延長風扇使用壽命及節省能源。
七、靈活便捷的電池連接設計
系列6KVA，10KVAUPS設計了抽屜式電池箱和維修用旁路開關，可以在用戶設備不斷電的情況下方便檢修和更換電池組，更換時間小于1分鐘。
八、智能型模塊化充電器
利用集輸入過欠壓保護，輸出過欠壓保護，過溫保護，電池反接保護，輸出短路保護和自主均流功能于一身的高性能充電器，采用模塊化設計，不同用戶對不同電池配置，可隨意組合，自由并聯，增大充電電流，滿足用戶對能量迅速補給的需求。
該系列充電器采用PFC技術，使充電器的輸入功率因素大于0..99，以極小的紋波電流（≤20mA）對電池進行恒壓恒流等分段式充電，極大地保護了用戶的電池,延長了電池使用壽命。
九、大功率IGBT器件
iTrustTM系列UPS采用低電壓且能承受大工作電流的絕緣柵雙極型晶體管（IGBT）功率器件，驅動控制方便，效率高、性能穩定，其耐電流沖擊能力強，適合計算機等浪涌沖擊性大的負載。該模塊為國際第四代性能優異、穩定可靠的IGBT模塊，極大的保證了系統運行的可靠性和穩定度。
十、全面的保護功能
iTrustTM系列UPS集輸入過欠壓保護、整流器過欠壓保護、輸出過欠壓保護、輸出短路保護、輸出限流保護、過溫保護等多種保護于一身，極大的保證了系統的可靠性。
主要特性指標
iTrustTM系列UPS技術指標
UH11 系列（1-10KVA）UPS 1K、2K、3K |
| 型號/額定容量 |
UH11-1K |
UH11-2K |
UH11-3K |
| 輸入指標 |
額定電壓 |
220Vac |
| |
電壓范圍 |
160～276V滿載工作；120V時，可半載工作 |
| |
頻率 |
45Hz～55Hz |
| |
輸入方式 |
單相 |
| |
功率因數 |
0.99 |
| 輸出指標 |
電壓 |
220 + -2%V |
| |
頻率 |
市電在50Hz±10%內時，跟蹤市電頻率； 市電超限或電池工作時，為50Hz±0.2% |
| |
功率因數 |
0.7 |
| |
電壓失真度 |
線性負載< 3%；非線性負載< 5% |
| |
過載能力 |
105~125% 時5min, 125~150% 時10sec，大于150%時200mS |
| |
峰值因數 |
3:1 |
| |
整機效率 |
>87% |
| 電池指標 |
類型 |
密封式免維護鉛酸蓄電池（12V/7Ah） |
| |
內置電池節數 |
3 |
10 |
10 |
| |
額定電壓 |
36V |
120V |
120V |
| |
備用時間（滿載） |
>6min |
>12min |
>8min |
| |
充電時間 |
8小時 |
| 安全規范 |
CCEE（EN60950） |
| 電磁兼容滿足 |
EN59001-2 |
| 電涌保護 |
IEC60664-1的Ⅳ類. |
| 抗擾性滿足 |
IEC 1000-4-2.3.4.5.11 Level III |
| 1. MTBF（系統） |
20萬小時 |
| 噪音(1米距離) |
<40dB |
<45dB |
<45dB |
| 機械指標 |
外觀尺寸 (W×D×H)mm |
155×245×400 |
210×375×500 |
210×375×500 |
| |
重量Kg （標準型/長延時） |
15/9(L) |
40/19(L) |
40/19(L) |
| |
|
|
產品概述

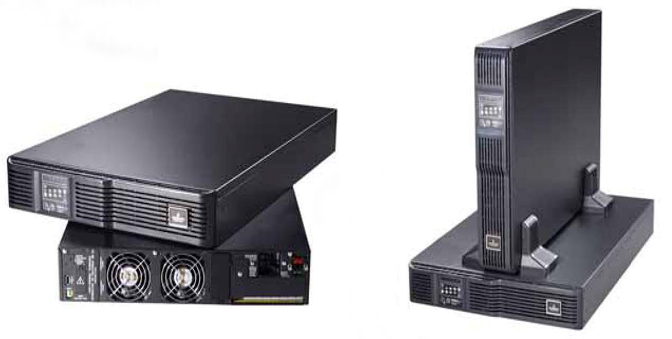

Adapt 5-20KVA UPS 是艾默生網絡能源有限公司開發的雙變換在線式智能化正弦波不間斷電源系統，可為用戶的精密儀
器設備提供可靠、優質的交流電源，采用模塊化設計，可以根據需求裝配為塔式或機架式，兼容單進單出和三進單出適用
于小型計算機中心、網絡間、通信系統、自動控制系統和精密儀器設備等應用場合的不間斷交流供電。
適用對象
服務器，存儲器，網絡設備，ATM，VoIP，通訊設備，自動化設備，精密儀器，醫療診斷設備…… 等輸入電壓精度要求極高的設備。
適用場合
中小型數據/通信機房，網絡間，營業廳，實驗室，儀器室，控制室，辦公環境，計費中心，精密控制室，過程控制中心等。
產品突出特點
-
超高功率密度，整機2-3U
-
超寬輸入電壓/頻率范圍，適應惡劣電網環境
-
輸出功率因數高達0.9，帶載量提升20-30%
-
效率高達92-94%
-
三相單相兼容，適合多種應用場合
-
兼容機架/塔式安裝方式
-
支持并聯擴展運行(最大4臺)
-
提供豐富機架選件，方便機架內的配電/監
-
控等功能的一體化實施
-
可平滑接入艾默生易睿監控系統
出色的節能環保特性
-
輸入高功率因數高達0.99，實現高電能利用率
-
整機效率高達92%以上，節能效益明顯
-
滿足歐盟RoHS環保指令
系統參數
| Adapt 系列參數表 |
5KVA |
10KVA |
16KVA |
20KVA |
| |
標準機型 |
長延時機型 |
標準機型 |
長延時機型 |
長延時機型 |
長延時機型 |
| 型號 |
UHA1R-0050 |
UHA1R-0050L |
UHA1R-0100 |
UHA1R-0100L |
UHA3R-0160L |
UHA3R-0200L |
| 輸入參數 |
| 整流器類型 |
IGBT整流 |
| 額定電壓 |
220/380Vac單相三線/三相四線 |
220/380Vac單相三線/三相四線 |
380Vac三相四線 |
| 輸入電壓范圍 |
單相120Vac～276Vac |
單相120Vac～288Vac |
三相228Vac～478Vac |
| 輸入頻率范圍 |
45Hz～55Hz |
| 輸入功率因數 |
單相>=0.99 / 三相 >=0.95 |
滿載>0.99 |
| 電池 |
| 電池類型 |
鉛酸免維護蓄電池 |
| 充電能力 |
標機回充至90% <3h |
標機回充至90% <6h |
最大充電功率4.5KW |
| 標機電池后備時間 |
>5 分鐘 |
… |
| 電池模塊型號 |
U16-07C1 |
| 電池模塊規格 |
430W×660D×88H (機架內高度2U)，50Kg |
| 輸出參數 |
| 額定功率 |
5KVA/4.5KW或6KVA/4.5KW(現場可設置) |
10KVA/9KW |
16KVA/14.4KW |
20KVA/18KW |
| 額定電壓 |
單相220Vac |
三相380Vac，單相220Vac |
| 電壓穩定度 |
3% |
1% |
| 頻率穩定度 |
0.25% |
| 輸出電壓 |
< 3％ 線性負載 |
< 2％(線性負載) |
| 波形畸變率 |
< 5％ 非線性負載 |
< 5％(非線性負載) |
| 負載最大峰值因數 |
3:01 |
| 階躍型負載能力 |
100% |
| 輸出方式 |
端子 |
| 過載能力(% 額定負載) |
125％額定負載下1min |
105%～125％ 5mins，125％～150％ 1min，大于150% 500ms |
105％～125％ 5mins，125％～150％ 1min，大于150% 200ms |
| 系統參數及標準 |
| 變換類型 |
雙變換在線式 |
| 能否實現并機 |
支持最大3+1并機 |
| 安裝方式 |
機架式/塔式兼容 |
| 整機效率 |
>92% |
>92.5% |
Up to 94% |
| 切換時間 |
0 ms |
| 噪聲 |
<50dB |
<55dB |
≤58dB |
| 語言 |
中英文 |
| 是否有LCD顯示 |
是(可選) |
是(標配) |
| 安規 |
IEC/EN62040-1-1 |
| 電磁兼容 |
IEC/EN 62040-2，IEC/EN61000-3-11，IEC/EN61000-3-12，YD/T1095-2008 |
| 浪涌保護 |
IEC/EN 62040-2 |
| 防護類型 |
IP20 |
| 體積W×D×H(mm) | 430×660×882U，帶電池4U
430×660×88 |
435×660×882U，帶電池6U |
435×660×88 |
435×750×130 3U |
| 主機凈重 |
23Kg |
25Kg |
24.8Kg |
25.5Kg |
35Kg |
| 保修 |
3年 |
1年 |
| 通信及管理 |
| 接口類型 |
USB/智能卡槽(干接點卡/干接點擴展卡/SIC卡/Modbus卡/RS485卡) |
| 管理軟件 |
SiteMonitor |
| 環境參數 |
| 運行溫度 |
0～＋40℃ |
| 相對濕度 |
5～95％，無凝露 |
| 最大海拔高度 |
<1500m，(超過1500m時，參照GB/T3859.2降額使用) |
＜2000m (超過2000m時，參照GB/T3859.2降額使用) |
