中華工控網 → 工控產品 → 三菱PLC
產品名稱： 三菱PLC
型 號： FX1N系列 ；FX1S系列 ；FX3U系列；Q系列；FX3UC系列 ；FX2N系列
價 格： 0.00
品 牌：

收藏此產品     查看收藏

FX1N系列



  • 三菱PLC-FX1N系列

  • 三菱PLC-FX1N系列是功能很強大的微PLC，可擴展到多達128 I/O點，并且能增加特殊功能模塊或擴展板。通信和數據鏈接功能選項使得FX1N在體積、通信和特殊功能模塊等重要的應用方面非常完美。定位和脈沖輸出功能一個PLC單元能同時輸出2點100KHz脈沖，PLC配備有7條特殊的定位指令，包括零返回、絕對位置讀出、絕對或相對驅動以及特殊脈沖輸出控制。

  •

    型號

    I/O總數

    輸入

    輸出

    尺寸
    mm(英寸)
    (寬)*(厚)*(高)

    數目

    類型

    數目

    類型

    FX1 N-14MR-001

    14

    8

    漏型

    6

    繼電器

    90*75*90
    (3.6*3.0*3.5)

    FX1 N-24MR-001

    24

    14

    漏型

    10

    繼電器

    90*75*90
    (3.6*3.0*3.5)

    FX1 N-24MT

    晶體管

    FX1 N-40MR-001

    40

    24

    漏型

    16

    繼電器

    130*75*90
    (5.2*3.0*3.5)

    FX1 N-40MT

    晶體管

    FX1 N-60MR-001

    60

    36

    漏型

    24

    繼電器

    175*75*90
    (7.0*3.0*3.5)

    FX1 N-60MT

    晶體管







FX1S系列







三菱PLC-FX1S系列PLC把優良的特點都融合進一個很小的控制器中。FX1S適用于最小的封裝，提供多達30個I/O，并且能通過串行通信傳輸數據，所以它能用在緊湊型PLC不能應用的地方。

三菱PLC-FX1S系列選型表





模型

I/O總數

輸入

輸出

尺寸
mm(英寸)
(寬)*(厚)*(高)

數目

類型

數目

類型

FX1s-10MR-001

10

6

漏型

4

繼電器

60*75*90
(2.4*3.0*3.5)

FX1s-10MT

晶體管

FX1s-14MR-001

14

8

漏型

6

繼電器

60*75*90
(2.4*3.0*3.5)

FX1s-14MT

晶體管

FX1s-20MR-001

20

12

漏型

8

繼電器

75*75*90
() 3.0*3.0*3.5

FX1s-20MT

晶體管

FX1s-30MR-001

30

16

漏型

14

繼電器

100*75*90
(3.0*3.0*3.5)

FX1s-30MT

晶體管





項目

規格

備注

運轉控制方式

通過儲存的程序周期運轉

I/O控制方法

批次處理方法(當執行END指令時)

I/O指令可以刷新

運轉處理時間

基本指令：0.55至0.7µs
應用指令：3.7至幾百µs

編程語言

邏輯梯形圖和指令清單

使用步進梯形圖能生成SFC類型程序

程式容量

內置2K步EEPROM

存儲盒(FX1n-EEPROM-8L)可選

指令數目

基本順序指令：27
步進梯形指令：2
應用指令：85

最大可用167條應用指令，包括所有的變化

I/O配置

最大總I/O由主處理單元設置

輔助繼電器
(M線圈)

一般

384點

M0至M383

鎖定

128點(子系統)

M384至M511

特殊

256點

M8000至M8255

狀態繼電器
(S線圈)

一般

128點

S0至S127

初始

10點(子系統)

S0至S9

定時器(T)

100毫秒

范圍：0至3276.7秒63點

T0至T55

10毫秒

范圍：0至327.67秒31點

當特殊M線圈工作時T32至T62

1毫秒

范圍：0.001至32.767秒1點

T63

計數器(C)

一般

范圍：1至32767數16點

C0至C15
類型：16位增計數器

鎖定

范圍：1至32767數16點

C16至C31
類型：16位增計數器

高速計數器
(C)

單相

范圍：-2147483648至+2147483647數
FX0：選擇多達4個單相計數器，組合計數器頻率不大于2KHz。
FX0s：當使用多個單相計數器時，頻率和必須不大于14KHz。只允許單、雙相高速計數器同時使用。當使用雙相計數器時，最大記數速度必須大于14KHz，計算為(記數邊數為5時，2ph計數器速度)+1ph計數器速度。

C235至C238
4點(注意C235被鎖定)

單相c/w起始
停止輸入

C241(鎖定)、C242和C244(鎖定)3點

雙相

C246、C247和C249(都鎖定)3點

A/B相

C251、C252和C254(都鎖定)3點

數據寄存器
(D)

一般

128點

D0至D127
類型：32位元件的16位數據存儲寄存器對

鎖定

128點

D128至D255
類型：32位元件的16位數據存儲寄存器對

外部調節

范圍：0至255 2點

通過外部設置電位計間接輸入D8013或D8030&D803114數據

特殊

256點(包含D8030，D8031)

從D8000至D8255
類型：16位數據存儲寄存器

變址

16點

V和Z
類型：16位數據存儲寄存器

指標
(P)

用于CALL

64點

P0至P64

用于中斷

6點

100*至130*
(上升觸發*=1，下降觸發*=0)

嵌套層次

用于MC和MRC時8點

N0至N7

常數

十進位K

16位：-32768至+32768
32位：-2147483648至+2147483647

十六進位H

16位：0000至FFFF
32位：00000000至FFFFFFFF





FX3U系列



FX3U系列 PLC可編程控制器

● 第三代微型可編程控制器
● 內置高達64K大容量的RAM存儲器
● 內置業界最高水平的高速處理0.065μS/基本指令
● 控制規模:16~384(包括CC-LINK I/O)點
● 內置獨立3軸100kHz定位功能(晶體管輸出型)
● 基本單元左側均可以連接功能強大簡便易用的適配器


  • 三菱PLC-FX3U系列 選型





    PLC型號

    點數

    FX3U-16MR/ES-A

    內置8入/8出(繼電器)，AC電源

    FX3U-32MR/ES-A

    內置16入/16出(繼電器)，AC電源

    FX3U-48MR/ES-A

    內置24入/24出(繼電器)，AC電源

    FX3U-64MR/ES-A

    內置32入/32出(繼電器)，AC電源

    FX3U-80MR/ES-A

    內置40入/04出(繼電器)，AC電源

    FX3U-128MR/ES-A

    內置64入/64出(繼電器)，AC電源

    FX3U-16MT/ES-A

    內置8入/8出(晶體管漏型)，AC電源

    FX3U-32MT/ES-A

    內置16入/16出(晶體管漏型)，AC電源

    FX3U-48MT/ES-A

    內置24入/24出(晶體管漏型)，AC電源

    FX3U-64MT/ES-A

    內置32入/32出(晶體管漏型)，AC電源

    FX3U-80MT/ES-A

    內置40入/04出(晶體管漏型)，AC電源

    FX3U-128MT/ES-A

    內置64入/64出(晶體管漏型)，AC電源

    FX3U-16MR/DS

    內置8入/8出(繼電器)，AC電源

    FX3U-32MR/DS

    內置16入/16出(繼電器)，DC電源

    FX3U-48MR/DS

    內置24入/24出(繼電器)，DC電源

    FX3U-64MR/DS

    內置32入/32出(繼電器)，DC電源

    FX3U-80MR/DS

    內置40入/04出(繼電器)，DC電源

    FX3U-16MT/DS

    內置8入/8出(晶體管漏型)，AC電源

    FX3U-32MT/DS

    內置16入/16出(晶體管漏型)，DC電源

    FX3U-48MT/DS

    內置24入/24出(晶體管漏型)，DC電源

    FX3U-64MT/DS

    內置32入/32出(晶體管漏型)，DC電源

    FX3U-80MT/DS

    內置40入/04出(晶體管漏型)，DC電源

    FX3U-16MT/DSS

    內置8入/8出(晶體管源型)，DC電源

    FX3U-32MT/DSS

    內置16入/16出(晶體管源型)，DC電源

    FX3U-48MT/DSS

    內置24入/24出(晶體管源型)，DC電源

    FX3U-64MT/DSS

    內置32入/32出(晶體管源型)，DC電源

    FX3U-80MT/DSS

    內置40入/04出(晶體管源型)，DC電源

    FX3U-16MT/ESS

    內置8入/8出(晶體管源型)，AC電源

    FX3U-32MT/ESS

    內置16入/16出(晶體管源型)，AC電源

    FX3U-48MT/ESS

    內置24入/24出(晶體管源型)，AC電源

    FX3U-64MT/ESS

    內置32入/32出(晶體管源型)，AC電源

    FX3U-80MT/ESS

    內置40入/04出(晶體管源型)，AC電源

    FX3U-128MT/ESS

    內置64入/64出(晶體管源型)，AC電源

    FX3G-14MR/ES-A

    內置8入/6出(繼電器)，AC電源

    FX3G-24MR/ES-A

    內置14入/10出(繼電器)，AC電源

    FX3G-40MR/ES-A

    內置24入/16出(繼電器)，AC電源

    FX3G-60MR/ES-A

    內置36入/24出(繼電器)，AC電源

    FX3G-14MT/ES-A

    內置8入/6出(繼電器)，DC電源

    FX3G-24MT/ES-A

    內置14入/10出(繼電器)，DC電源

    FX3G-40MT/ES-A

    內置24入/16出(繼電器)，DC電源

    FX3G-60MT/ES-A

    內置36入/24出(繼電器)，DC電源

    FX3G-14MT/ESS

    內置8入/6出(晶體管)，AC電源

    FX3G-24MT/ESS

    內置14入/10出(晶體管)，AC電源

    FX3G-40MT/ESS

    內置24入/16出(晶體管)，AC電源

    FX3G-60MT/ESS

    內置36入/24出(晶體管)，AC電源

    FX3UC-16MT/D

    內置8入(漏型)/8出(晶體管漏型)，DC電源

    FX3UC-32MT/D

    內置16入(漏型)/16出(晶體管漏型)，DC電源

    FX3UC-64MT/D

    內置24入(漏型)/24出(晶體管漏型)，DC電源

    FX3UC-96MT/D

    內置48入(漏型)/48出(晶體管漏型)，DC電源

    FX3UC-16MT/DSS

    內置8入(源型/漏型)/8出(晶體管漏型)，DC電源

    FX3UC-32MT/DSS

    內置16入(源型/漏型)/16出(晶體管漏型)，DC電源

    FX3UC-64MT/DSS

    內置32入(源型/漏型)/32出(晶體管漏型)，DC電源

    FX3UC-96MT/DSS

    內置48入(源型/漏型)/48出(晶體管漏型)，DC電源

    FX3UC-32MT/LT

    內置16入/16出，DC電源,內置CC-Link/LT主站功能

    FX3UC-33MT/LT-2

    內置16入/16出，DC電源,內置CC-Link/LT主站功能

    FX3U-232-BD

    RS232串行通信擴展板，1通道

    FX3U-422-BD

    RS422串行通信擴展板，1通道

    FX3U-485-BD

    RS485串行通信擴展板，1通道

    FX3U-CNV-BD

    FX3U特殊適配器轉換擴展板

    FX3U-USB-BD

    USB通信擴展板(適用于FX系列PLC)

    FX3G-232-BD

    RS232串行通信擴展板，1通道

    FX3G-422-BD

    RS422串行通信擴展板，1通道

    FX3G-485-BD

    RS485串行通信擴展板，1通道

    FX3G-CNV-ADP

    FX3U特殊適配器轉換擴展板

    FX3G-2AD-BD

    模擬量輸入擴展板，2通道

    FX3G-1DA-BD

    模擬量輸入擴展板，1通道

    FX3G-8AV-BD

    8點模擬電位器擴展板

    FX3U-4AD-ADP

    4通道模擬量輸入特殊適配器

    FX3U-4DA-ADP

    4通道模擬量輸出特殊適配器

    FX3U-3A-ADP

    3通道模擬量特殊適配器

    FX3U-4AD-TC-ADP

    4通道溫度特殊適配器

    FX3U-4AD-PT-ADP

    4通道溫度特殊適配器

    FX3U-4AD-PTW-ADP

    4通道溫度特殊適配器

    FX3U-4AD-PNK-ADP

    4通道溫度特殊適配器

    FX3U-4HSX-ADP

    4通道高速輸入特殊適配器

    FX3U-4HSY-ADP

    2通道高速輸出特殊適配器

    FX3U-232ADP

    RS232特殊適配器

    FX3U-233ADP-MB

    RS232特殊適配器

    FX3U-485ADP

    RS485特殊適配器

    FX3U-485ADP-MB

    RS485特殊適配器

    FX3U-1PSU-5V

    FX3U系列擴展板電源

    DX3U-4AD

    4通道AD

    DX3U-4DA

    4通道DA

    DX3U-20SSC-H

    SSC-NET模塊

    DX3UC-1PS-5V

    FX3U系列擴展板電源

    DX3UC-4AD

    4通道AD

    DX3U-64CCL

    CC LINK單元

    FX3U-FLROM-16

    16K內存盒

    FX3U-FLROM-64

    64K內存盒

    FX3U-FLROM-64L

    64K程序傳送單元

    FX3U-7DM

    顯示單元

    FX3U-7DM-HLD

    顯示單元支架

    FX3U-32BL

    電池

    FX3U-EEPROM-32L

    32K內存盒

    FX3U-5DM

    顯示單元







Q系列



Q系列三菱PLC模擬量輸出模塊高速、高精度地將CPU模塊所賦予的數字量數據轉換為模擬量信號，并輸出到外部設備上。



◆ Q系列三菱PLC模擬量輸出模塊產品型號

■ Q68DAV 8通道，數字-模擬轉換：電壓輸出
■ Q68DAI 8通道，數字-模擬轉換：電流輸出
■ Q62DA 2通道，數字-模擬轉換：電壓/電流輸出
■ Q62DA-FG 通道隔離 2通道，數字-模擬轉換：電壓/電流輸出
■ Q64DA 4通道，數字-模擬轉換：電壓/電流輸出

高速、高精度地將外部的電壓或電流信號轉換為數字量，并放入CPU的模塊。測量范圍在軟件中完成。可進行偏置、增益的設置，并支持在線更換。使用方便。



◆ Q系列三菱PLC模擬量輸入模塊產品型號

■ Q68ADV 8通道，模擬-數字轉換：電壓輸入
■ Q62AD-DGH 通道隔離 2通道，電流輸入
■ Q68ADI 8通道，模擬-數字轉換：電流輸入
■ Q64AD 4通道，模擬-數字轉換：電壓/電流輸入
■ Q64AD-GH 通道隔離 4通道，模擬-數字轉換：電壓/電流輸

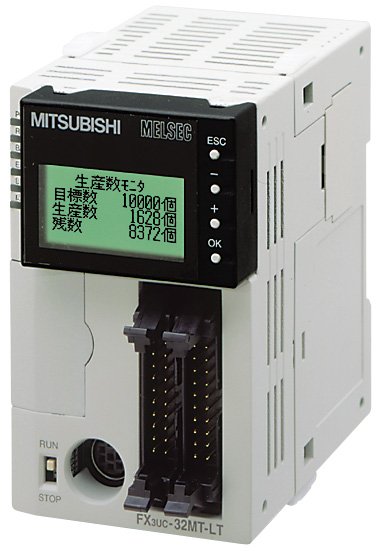

FX3UC系列



產品詳細介紹
FX3UC
1、更快的CPU處理速度：0.065us/基本指令，更多數量的軟元件
2、內置64K步大容量存儲器(RAM)
3、內置了高性能的顯示模塊
    可以顯示英文、數字和日文漢字，最多能夠顯示：半角16個字符(全角8個字符)× 4行。在該模塊上可以進行軟元件的監控、測試，時鐘的設定，存儲器卡盒與內置RAM間程序的傳送、比較等操作。另外，還可以將該顯示模塊從本體上拉出并安裝在控制柜的面板上。
4、 新增了模擬量適配器，不占用系統點數，使用方便
5、 增強了通信功能，最多可以同時使用3個通信口(包括編程口)
6、內置獨立3軸最高100kHz的定位功能，增加了新的定位指令：帶DOG搜索的原點回歸(DSZR)和中斷單速定位(DVIT)，從而使得定位控制變得比以往更為強大。
7、內置6點同時100kHz的高速計數功能
8、內置了CC-Link/LT主站功能

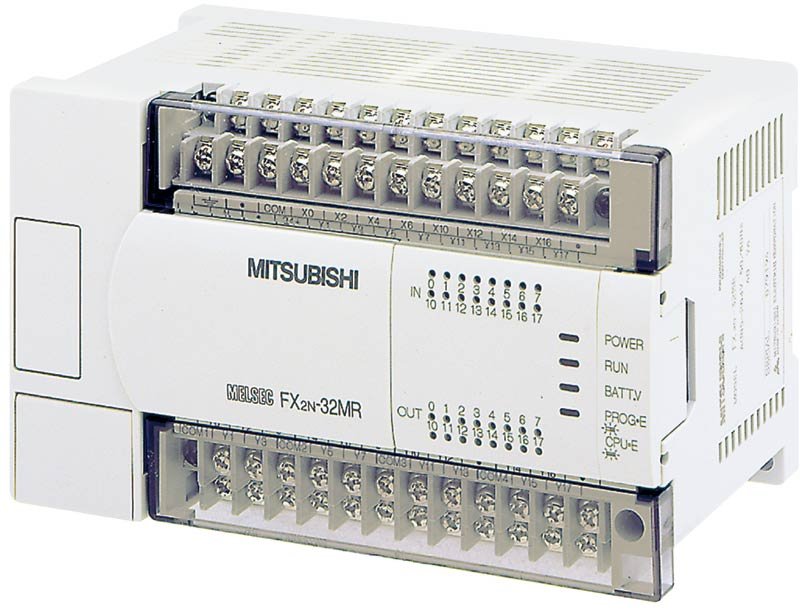

FX2N系列





FX2n系列是FX系列PLC家族中最先進的系列。由于FX2n系列具備如下特點：最大范圍的包容了標準特點、程式執行更快、全面補充了通信功能、適合世界各國不同的電源以及滿足單個需要的大量特殊功能模塊，它可以為你的工廠自動化應用提供最大的靈活性和控制能力。

為大量實際應用而開發的特殊功能

開發了各個范圍的特殊功能模塊以滿足不同的需要----模擬I/O，高速計數器。
定位控制達到16軸，脈沖串輸出或為J和K型熱電偶或Pt傳感器開發了溫度模塊。
對每一個FX2n主單元可配置總計達8個特殊功能模塊。

網絡和數據通信

連接到世界上最流行的開放式網絡 CC-Link，Profibus Dp和DeviceNet或者采用傳感器層次的網絡解決您的通信需要。

其它功能

內置式24V直流電源

24V、400mA直流電源可用于外圍設備，如傳感器或其它元件。

快速斷開端子塊

因為采用了優良的可維護性快速斷開端子塊，即使接著電纜也可以更換單元。

時鐘功能和小時表功能

在所有的FX2NPLC中都有實時時鐘標準。時間設置和比較指令易于操作。小時表功能對過程跟蹤和機器維護提供了有價值的信息。

持續掃描功能

為應用所需求的持續掃描時間定義操作周期。

輸入濾波器調節功能

可以用輸入濾波器平整輸入信號(在基本單元中x000到x017)。

注解記錄功能

元件注解可以記錄在程序寄存器中。

在線程序編輯

在線改變程序不會損失工作時間或停止生產運轉。

RUN/STOP 開關

面板上運行/停止開關易于操作。

遠程維護

遠處的編程軟件可以通過調制解調器通信來監測、上載或卸載程序和數據

密碼保護

使用一個八位數字密碼保護您的程序。



  • 三菱PLC-FX2N系列



    型號

    I/O總數

    輸入

    輸出

    尺寸
    mm(英寸)
    (寬)*(厚)*(高)

    數目

    類型

    數目

    類型

    FX2N-16MR-001

    16

    8

    漏型

    8

    繼電器

    130*87*90
    ()

    FX2N-16MT

    晶體管

    FX2N-32MR-001

    32

    16

    漏型

    16

    繼電器

    150*87*90
    (5.9*3.4*3.5)

    FX2N-32MT

    晶體管

    FX2N-48MR-001

    48

    24

    漏型

    24

    繼電器

    182*87*90
    (7.2*3.4*3.5)

    FX2N-48MT

    晶體管

    FX2N-64MR-001

    64

    32

    漏型

    32

    繼電器

    220*87*90
    (8.7*3.0*3.5)

    FX2N-64MT

    晶體管

    FX2N-80MR-001

    80

    40

    漏型

    40

    繼電器

    285*87*90
    (11.2*3.4*3.5)

    FX2N-80MT

    晶體管

    FX2N-128MR-001

    128

    64

    漏型

    64

    繼電器

    350*87*90
    (13.8*3.4*3.5)

    FX2N-128MT

    晶體管
