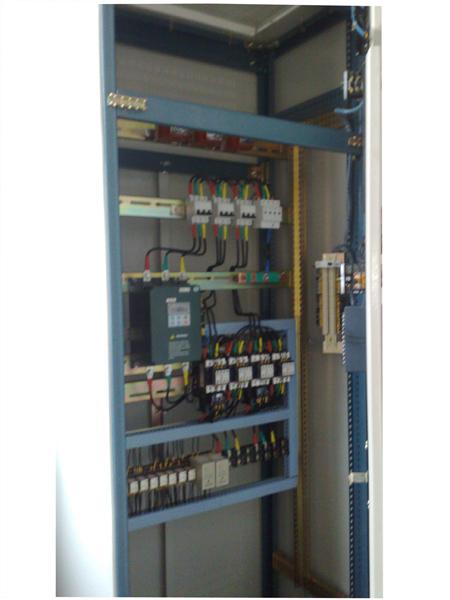

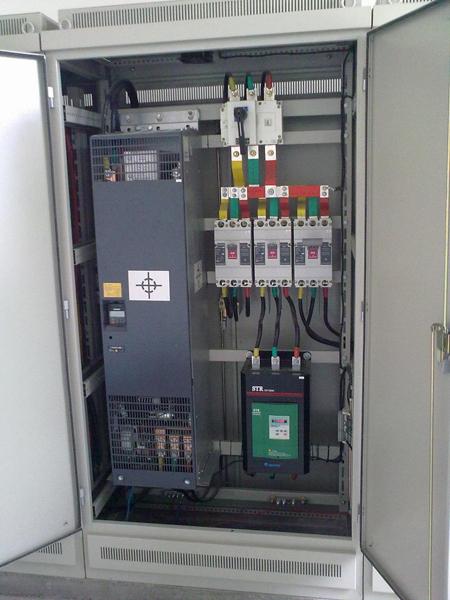

電 子 軟 啟 動 控 制 柜
1、產品概述
-
SQ系列電子軟起動控制柜是專門針對電力、冶金、煤炭、建材等電氣控制設備。它采用國際上最先進的智能軟起動技術，可大大降低設備起動時的軟起動電流，避免啟動時產生的大電流、高轉矩對電氣系統和機械設備的沖擊，延長設備的使用壽命，還可有效地降低系統的喘振，消除水錘作用，且有一定的節能效果。
-
電子軟起動控制是一種利用晶閘管移動相控制延時導通電角度來現大容量三相交流異步電動機、同步電動機起動的專用起動設備。SQ系列特別適合高低壓大容量電動機軟起動。
-
SQ系列電子軟起動控制，可滿足各行業的需求，達到國內同類產品的技術水平。
2、主要參數特點及功能
功率范圍： 低壓0.55KW-250KW 高壓 185KW-15000KW
額定工作電壓： 高中低各種三相電壓等級
軟起動器壓降： 帶旁路接觸器時，小于1V
晶閘管觸發技術： 光纖或CT觸發
額定短路承受能力： ≥20KA
過載能力： 400%30S 120%長期
總效率： 99.9%
限流起動電流： 20-400%，用戶可視負載輕重調整
斜坡電壓軟起動時間： 0-120S
點動起動時間： 1-10S
可調最大電流： 200-400%
停車制動控制方法： 自由停車，軟停車，泵停車
保護和監控： 起動電流保護、I2T保護、電動機熱載護、缺相保護、干擾保護、參數故障保護、過載保護
冗余擴展功能： 可配RS232/485串行口ModbusPLC接口
3、性能特點
-
采用原裝進口串聯用晶閘管及專業絕緣配合水平與現代電力電子控制技術相結合，專業設計制造。適合大型電動機特性和特點的高中低壓軟起動裝置。
-
裝置的主電路采用組件式結構，模塊化安裝方式。具有多重過壓吸收、保護技術。對瞬態的dv/dt、雷電沖擊電壓、操作波過電壓、暫態過渡過程進行多層限幅鉗位。對di/dt、閥開通過程均壓、閥關斷過程的均壓都有獨到的措施和方法。
-
采用高抗干擾的數字式觸發器與光纖隔離或CT隔離傳輸技術配套、使裝置性能安全可靠。
-
獨特的故障檢測回報和判斷系統，能夠迅速將檢測結果傳遞到控制電路，聲光報警并隨時采取相應的措施來防止故障擴大。
4、選型表
