DTD253T網絡化無線溫度傳感器 |
1.1、系統組成 |
|
無線傳感器網絡是支撐物聯網的核心技術之一，而且被認為是工業自動化網絡及信號傳輸的一次重大革命。無線溫度傳感器網絡是由大量具有溫度測量功能的傳感器節點通過自組織的無線通信方式，相互傳遞信息，協同完成測溫功能的智能專用網絡。它綜合了傳感器技術、嵌入式計算技術、通信技術、分布式信息處理技術、微電子制造技術和軟件編程技術，可以實時監測、感知和采集網絡所監控區域內的各種環境溫度的信息，并對收集到的溫度信息進行處理后傳送給監控中心，構成完整的溫度監控系統。DTD253T是由西安達泰公司設計研發的采用Zigbee2007Pro標準的網絡化無線傳感器網絡系統。

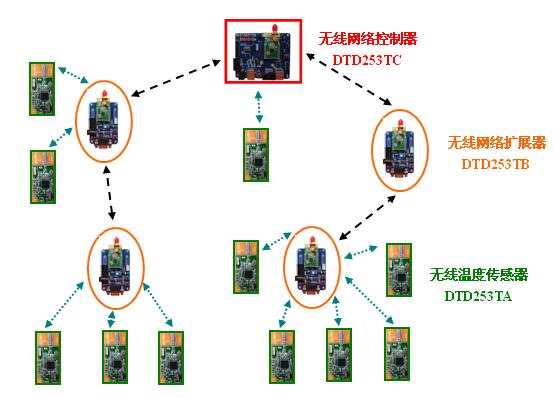

DTD253T系統主要由無線網絡控制器DTD253TC、無線網絡擴展器DTD253TB、無線溫度傳感器DTD253A組成。
 |
1.2、產品特點 |
- 無線ISM開放頻段，中心頻率為2.4GHz，16個信道可選；
- 達泰獨創無線傳感器網絡的集群組網專利技術（專利號：201020111357.4）；
- 無線溫度傳感器采用小體積、低功耗設計，兩年不用換電池（1200mAH）；
- 不用設置，不用底層編程。自動上報測點溫度，使用非常簡單；
- 傳感器數量可以超過1000個，網狀網拓撲結構；
- 出廠唯一設備編號，自動加入網絡。安裝調試便捷；
- 工業化產品設計，可以按照用戶要求定制功能及外殼。
|
1.3、無線溫度傳感器技術參數 |
|
|
|
電池供電 |
DTD253TA -3 3~3.6V電池供電 |
|
電源供電 |
DTD253TA -5 5V直流電源供電 |
|
|
|
中心頻率 |
2.4GHz ISM頻段,無需申請頻點 |
|
無線信道 |
可以選擇16個信道，出廠默認信道2.420GHz |
|
組網拓撲 |
網狀網 |
|
通信協議 |
Zigbee2007Pro協議 |
|
發射功率 |
最大4.5mW |
|
天線 |
貼片陶瓷天線 |
|
|
|
測溫范圍 |
-55℃～+125℃ |
|
測量精度 |
0.5℃(在-10～+85℃范圍內) |
|
采樣時間 |
750ms～1000ms |
|
上報時間 |
30秒～1小時（出廠默認180秒） |
|
休眠時間 |
電池供電時默認180秒，電源供電時可以不休眠 |
|
|
|
供電電壓 |
電池供電2.0～3.6VDC；電源供電4.5～6VDC |
|
發射電流 |
≤30mA |
|
接收電流 |
≤27mA |
|
休眠電流 |
1～10uA |
|
電池壽命 |
2年（1次/3min，25℃±5℃，電量1200mAH） |
|
|
|
工作環境 |
-40℃～80℃ 5％RH～95％RH（非結露） |
|
外形尺寸 |
長*寬*高=41mm*18mm*15mm；長*寬*高=41mm*24mm*15mm； |
|
外殼 |
PCB板，可選配ABS塑殼或鋁合金外殼 | |
1.4 應用范圍 |
|
環境溫度監測、溫度采集；電力線、開關柜溫度監測；蔬菜花卉大棚溫度管理；糧庫、倉儲、冷庫、食品、醫藥行業等溫度監測。

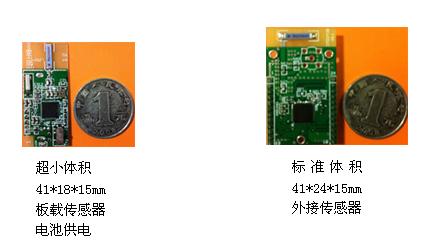

2、溫度傳感器產品圖片
無線溫度傳感器一般采用3V鋰電池供電，休眠時間默認為3分鐘（180秒）。測溫元件采用DS18B20單總線數字集成測溫芯片，可以焊接在PCB板上，或者通過引線外接。周期性自動上報溫度的方式是最節能的工作模式，也是最簡單的應用方式。因為每個傳感器出廠時已經固化了唯一的設備編號，所以用戶不用設置任何參數即可使用。 |
