1 產品特點
◆ 測量元件采用霍爾傳感器，隔離測量
◆ 可接受正極或負極匯流測量方式
◆ 板載光伏專用熔斷器，耐壓DC1kV，熔斷電流可選擇
◆ 可選電壓功能，最高測量電壓DC1kV
◆ 提供外部傳感器輸入接口
◆ 標配單路RS485接口
◆ 多種供電方式可選擇
2 產品功能
◆ 光伏電池串開路報警，狀態檢測
◆ 帶開關量輸入，用于采集直流斷路器、防雷器等元件的動作狀態
◆ 帶繼電器輸出，可以設定為點動方式，用于驅動直流斷路器的自動分合閘
◆ 提供溫度、輻照、風速等類型傳感器輸入接口
◆ 可輸出DC24V電源給外部傳感器供電
◆ 就地數碼管循環顯示每通道的輸入電流，并具有自動關閉節能顯示模式
◆ 可帶雙路冗余RS485接口，支持Modbus RTU通訊協議，通訊地址、波特率、數據方式都可自由設定
3 技術參數
|
產品型號
|
AGF-M4
|
AGF-M8
|
AGF-M12
|
AGF-M16
|
|
輸入路數
|
4路
|
8路
|
12路
|
16路
|
|
輸入范圍
|
DC 0~20A
|
|
反應時間
|
1s
|
|
測量精度
|
光伏電池測量0.5級、外部模擬量0.2級
|
|
溫度系數
|
200ppm/℃
|
|
RS485通訊
|
RS485/ModBus-RTU協議，4800/9600/19200/38400bps
|
|
|
附加功能
|
|
繼電器輸出
|
2組轉換8A/AC250V（8A/DC 30V）
|
|
開關量輸入
|
3組外部狀態輸入（光耦或干接點方式）
|
|
模擬量輸入
|
PT100、DC 0(4)~20mA、DC 0~10V
|
|
|
通用技術參數
|
|
溫度/濕度
|
工作溫度:-25~+60℃，濕度95%，無凝露、無腐蝕性氣體場所
|
|
海拔
|
≤4000m
|
|
絕緣電阻
|
≥100MΩ
|
|
工頻耐壓
|
電源//光伏輸入//繼電器輸出//通訊//光電池電壓輸入--AC 2.5kV/1min（注）
傳感器輸入+開關量輸入//通訊--DC1kV/1min
注：當選擇DC24V電源供電時，開關量輸入供電將直接使用外部DC24供電
|
|
輔助電源
|
AC85V～265V或DC300～880V 或DC24V(±10%)
|

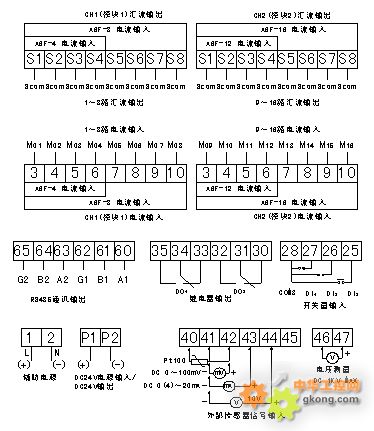

4 接線方式
