1 概述
AKH-0.66系列電流互感器,外殼采用阻燃,耐溫140℃的聚碳酸脂壓注成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，容量大，質量輕。
產品符合國際GB1208-2006。
2 技術指標
◆測量CT一次電流5～6300A二次電流5A、1A、0.1A、0.05A
保護CT一次電流200～6300A，二次電流5A、1A、0.1A、0.05A
剩余電流CT一次電流0～5A，二次輸出電壓1V或電流2mA,20mA
雙繞組CT一次電流5～6300A，二次電流5A、20mA、1A、20mA
◆額定工作電壓AC0.66kV(等效AC0.69kV，GB156-2003)
◆額定頻率50～60Hz
◆環境溫度-30℃~70℃最高耐溫120℃
◆海拔高度≤3000m
◆工頻耐壓3000V/1min 50Hz
◆用于沒有雨雷直接侵襲，無嚴重污染及劇烈震動的場所
3 選型說明
根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。卸下互感器頂部接線罩殼，去掉引線墊片，二次引出后罩殼復位。計量電能用的可利用固定螺栓和罩殼上小孔加封鉛印，以防竊電。
工作電流長期不超過1.1倍額定值，允許在1.2信額定值時短時使用，時間不超過1h，瞬時（1S內），工作電流不允許超過60倍額定電流；
根據被測電流大小,選定額定電流和額定電流比,一般在負載電流的2/3以上;
產品極性表示為:一次接線標志P1、P2，相應二次接線標志S1、S2;S1表示P1的同名端,S2表示P2的同名端;
測量儀表接于S1、S2端上,此時所接儀表的總阻抗(包括連線)不應超過互感器的額定負荷.當安裝儀表位置與電流互感器相距甚遠或回路負載較大時,應優先選用電流為1A的規格;
注意根據母排的規格和根數,選用相匹配窗口大小的互感器。
4 安裝方法
點此處見(詳情)
附錄1
互感器選用的額定容量應大于負荷阻抗
互感器在使用調試過程中，時有反饋信息：“電流表指示與實際電流值偏差較大”，進而懷疑“互感器質量有問題”，究竟其原因：“設計選用額定容量偏小，總負荷阻抗大于額定容量，實非互感器質量問題所引起。”

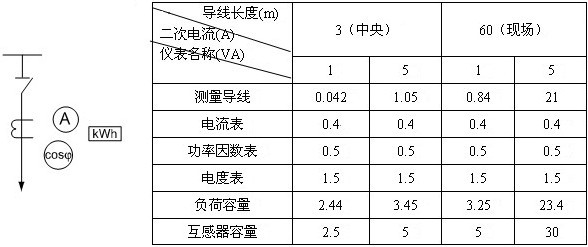

為明確起見，現舉例說明：某配電裝置，如在現場或中央兩處測量和計量，導線截面2.5mm2，相距70m，應選用的互感器額定容量將不同（忽略接觸電阻）。
上表摘錄的數據詳見下面表1和表2

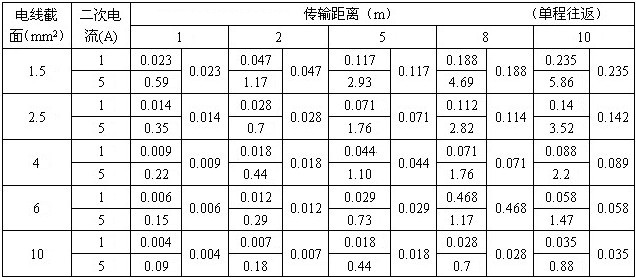

測量回路的功耗（VA）/電阻（Ω） 表1

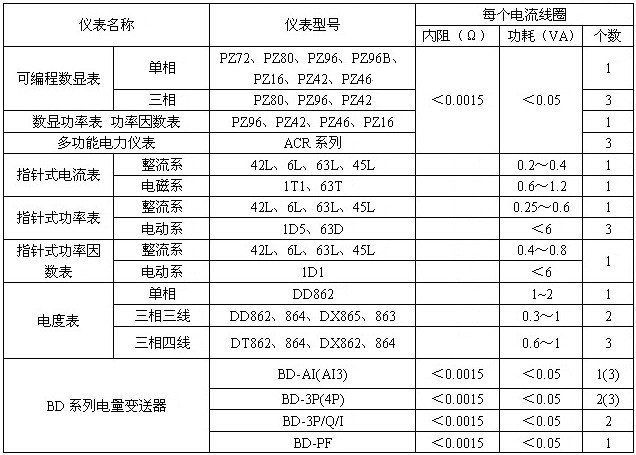

常用儀表功耗一覽表（參考值） 表2
附錄2
電工測量和計量儀表與互感器間準確級配置
測量儀表
通常電壓表、電流表、功率表準確級為1.5～2.5級；頻率表為0.5級；與儀表連接的分流器、附加電阻，電量變速器為0.5級。
相配置的互感器準確級，如僅作電壓、電流測量用，一般不低于1級，非重要回路電流表（2.5級），可使用3級；如組合使用，應不低于回路內部儀表的最高準確級。
計量儀表

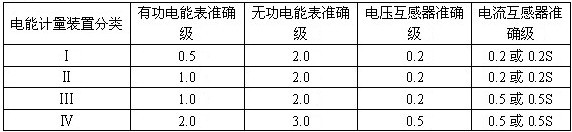

根據《電能計量裝置管理規定》（DL448-91）的有關規定： 表1

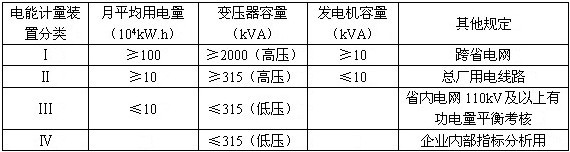

上表中電能計量裝置分類系根據用電量和重要程度劃分： 表2
附錄3
為什么推薦選用規格為1A的電流互感器
國標GB 1208-2006《電流互感器》第5.2項中規定，額定二次電流標準值為1A和5A，優先值5A。當傳輸距離較大時，1A和5A相比有較多優點：
線路功耗降低，線路功耗與通過電流平方成正比，二次電流為1A的互感器5A相比降低功耗25倍，即1A的功耗僅5A的4%.在設計1A系統時，一般只需計算和保護儀表的阻抗（忽略接觸電阻）

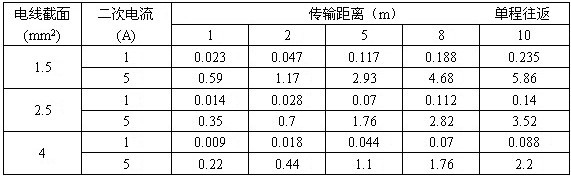

測量線路的功耗（VA） 表1
傳輸距離加大，電流互感器二次負載計算機公式S=I2Z,在相同負載下，二次電流為1A互感器的傳輸距離是5A的25倍，這樣可避免選5/1A中間互感器或選用大容量互感器。

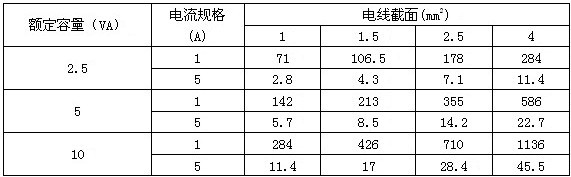

不同額定容量時的傳輸距離(m) 表2
電線截面減�。捍笾行凸S，當儀表和互感器安裝距離較遠（例如80m），從表2可以看出，當選用5A、10VA互感器，面經計算需8mm2，如選用1A，2.5VA互感器，線截面僅需1.5mm2。
目前隨著計算機和數控儀表的普及和發展，額定二次電流為1A及以下規格的電流互感器選型已較普遍。
