為順應我國電力工業的發展需要，響應國家電網公司新版《安規》精神，配合變電站、供電所的標準化建設。本公司依靠多年來生產按全工器具的技術經驗，開發出了配套品：自動除濕型恒溫安全工具柜的推廣應用，為安全工器具提供了干燥的儲存環境，比安全工器具烘干房成本低，使用方便，有效保證了安全工器具的安全可靠性，并且分類有序，分組整齊存放，實現了安全工器具防潮、防塵、防損、防串套、整齊美觀于一體的標準化管理。
 |
 |
 |
 |
 |
 |
| ds-02 |
ds-15 |
ds-10 |
ds-004 |
ds-12 |
ds-17 |
 |
 |
 |
 |
 |
 |
| ds-001 |
ds-19 |
ds-009 |
ds-010 |
ds-011 |
ds-012 |
| 外形規格尺寸2000*800*450mm |
| 根據安全工器具的品種規格及數量多少設計不同隔層結構。 |
 |
 |
 |
 |
 |
 |
| ds-013 |
ds-014 |
ds-015 |
ds-016 |
ds-017 |
ds-018 |
技術性能標準
綜合顯示柜、智能安全工具柜
1、 柜體：由優質冷軋鋼板整體卷壓焊接成型，鋼板厚度1.2mm，組件隔板驜0.8mm。
2、 外觀：柜體角線平直，規格2000mm×1100mm×600mm，尺寸偏差兩條對角線之差小于2mm。
3、 柜表：柜體表面采用靜電防腐噴塑工藝，表面平整光滑，顏色國標灰。
4、 柜門：正面安裝5mm厚透明鋼化玻璃，門鎖為壓啟式。
5、 密封：門口處四邊鑲有密封膠條，密封性能可達到EN60529標準，IP5防護等級。
6、 照明：柜內裝有門控照明燈，啟閉靈活。
7、 通風：采用獨立風造加裝排風機，保證柜內溫濕度均衡分布。
8、 配贈：接地線繞線架，帶夾反光號牌，絕緣手套防粘連撐板，圍欄網，防毒面具專用包，安全帶腳扣專用掛鉤等。
9、 調控：
9.1自動啟動與停止的全自動工作狀態，柜內保持恒定的干燥程度和適宜的濕度環境，柜內自動限定溫度5℃-45℃之間。
9.2柜內濕度能設定在40%-60%RH范圍內任一數值，控制回差10%RH。
9.3適時顯示柜內外溫濕度變化，加熱超溫，除濕機水滿時自動報警并停止工作，以及自動恢復記憶功能。
智能溫濕調控系統電子芯片和機芯先用日本進口，性能穩定，檢測控制精確，接通電源后電源指示燈亮，工具柜進入自動除濕運行狀態，自行檢測分析柜內和柜外溫濕度信息，適時起動紅外線加熱器和冷凝除濕機以及排風系統工作，自動調控柜內溫度（5℃-40℃），控制柜內設定濕度，需要設定柜內濕度時，按下設定按鈕，顯示當前設定的濕度數值，再按“+”或“-”按鈕和設定按鈕，設定所需要控制的濕度范圍（40%-60%RH范圍內任一數值）。手動除濕工作期間可隨時按下自動按鈕切換到自動運行狀態。除濕機存水盤水滿時，報警燈亮起并發出報警聲音，同時除濕機停止工作，此時打開除濕機工作室拉出存水盤倒掉存水后，送回原位，除濕機繼續工作。如果柜自動調控系統失效時，柜內溫度持續升高至45℃，報警指示燈亮起并發出報警聲音，同時工具柜停止加熱，當遇停電或其它因素受到外界干擾以后，調控系統可以自動復位進而恢復正常運行。
智能自動監視顯示屏：具有記錄各種安全工器具存放數量和需要進行下次檢測日期的功能。當其中任一種安全工器具距下次檢測日期少于15天時，會自動報警提示
一、概述
在國內電力行業中，安全工具柜的使用越來越廣泛，柜內放的工具及種類也不斷增多，統計和清點以及安檢天數很不直觀，針對這種情況我公司開發生產了DF-Ⅲ智能安全工具柜顯示屏（以下簡稱顯示屏）。此顯示屏能很直觀的顯示柜內工具的種類及數量，而且對個別工具的取走數量能自動識別。對安全運行天數及距下次安檢天數直接顯示，能顯示當前日期和時間以及柜內的溫度和濕度情況。此顯示屏工作可靠，外觀大方，是安全工具柜的最佳配套產品。
二、產品規格型號及參數
外形尺寸（mm）：520*450*50
電源電壓：100-260V功率：10W
顯示種類：9種
自動識別種類：3種
自動識別數量：每種9個
運行天數顯示：0000-9999
距安檢天數顯示：000-999
溫度分辨率：1℃
濕度分辨率：1%
三、功能特點
1、顯示9種安全工器具
2、自動對所取走的工具計數（前三種）
3、安全運行天數自動計數
4、距安檢天數自動計數
5、當距安檢天數低于15天時，顯示閃爍，并有聲音警告(試驗日期已到)
6、顯示柜內的溫度和濕度
7、斷電記憶功能，且時間繼續運行
8、日歷和時鐘功能
9、聯機監控
四、顯示屏的連接
1、電源連接
將220V電源接在顯示屏左側的第3個插孔上，如示圖①。
2、溫度探頭的連接
將溫濕度探頭連線插在顯示屏左側的第1個插孔上示意圖①，把溫度探頭放在柜內合適的地方。
3、數量識別數據線的連接

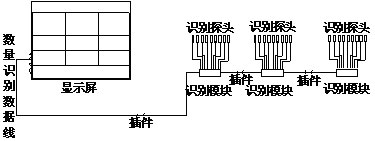

將數量識別數據線接在顯示屏左側的第2個插孔上。將數量識別數據線上的識別模塊與識別探頭按示意圖②接好。將數量識別模塊根據柜內的具體情況安裝在不礙事且識別探頭線距離足夠長的地方，識別探頭安裝在被識別的工具附近，且工具放好后不能緊挨探頭，探頭距工具擺放好的距離為5mm-3mm最佳，否則容易識別錯誤。（注：識別窗應面對所識別的工具）
4、電腦數據線的連接
將顯示屏的數據接口與電腦的數據接口相連，就能用電腦來監控顯示屏了（如果需要的話） |
 |
| 圖① |
 |
| 圖② |
五、使用說明
顯示屏連線全部接好后，便可以通電使用了，通電后可以通過顯示屏右側的按鍵對顯示屏進行設置，如示意圖③。我們可以通過按鍵的“設定”鍵進入設定狀態。進入設定狀態后，可以看到顯示屏的數碼管有一個在不停的閃動（閃爍光標），這時按右側面的“+”鍵或“-”鍵來設定數碼管的數值。當數碼管的數值設定完成后，可以按“↑”鍵或“↓”來移動光標選擇其它數碼管的數值設定，將所需設定的數值全部設定完成后必須對時間和日期進行設定。最后再按“設定”鍵退出設定狀態，并保存設定數值。 |
 圖③ |
| |
顯示屏前三種工具的已取走數量是不用設定的，取走的數量可通過探頭自動傳遞到顯示屏上面。溫度和濕度也不用設定，它也是通過溫濕度探頭來顯示的。
例如：我們柜內有5支驗電器，且距下次安檢時間還有300天。那么我們就可以按“設定”鍵進入設定狀態，用移位鍵“↑”或“↓”把閃爍光標移動到驗電器一欄，用“+”“-”鍵將個位設定成5，十位設定成0，以取走不用設定。再用移動光標鍵“↑”或“↓”把閃爍光標移動到驗電器的距安檢位置，百位用“+”“-”鍵設定成3，移動光標到十位設定成0，再移動光標到個位，設定成0。最后將閃爍光標移動到時間的位置，校對好當前的時間，再按設定鍵退出設定狀態，并保存設定數據。這樣，驗電器欄目內就顯示：驗電器5支，以取走0支（根據取走數量顯示多少），距下次安檢還有300天。設定好后每運行一天，安全運行天數就會增加一天，而距安檢天數就會減少一天，當距安檢天數降到低于15天時，顯示的天數將不停的閃爍，顯示屏發出聲音警告。提醒用戶送檢。檢察完成后，再次將距安檢的天數設定好，便又可以正常運行了。其它欄目依此類推。
六、注意事項
1、顯示屏應避免劇烈振動；
2、識別模塊安裝在柜內工具碰觸不到的地方；
3、識別探頭必需按要求安裝；
4、各連接部件之間，一定要擰緊接牢；
5、對各連線部分不得生拉硬拽。
本顯示屏，美觀大方，做工精細，工作可靠，各工具的使用情況和數量一目了然，盡收眼底，是各種工具柜理想可靠的配套產品。 | |
| |
|
|
 |
 |
 |
| 隨著電力安監部門管理水平進一步提升，現有安全工器具的存放條件已體現出明顯的安全隱患，對此，公司成立了攻關小組，走訪各大電力公司安監部門，并深入到變電站、供電所基層，征求使用人員見意。經過認真研究設計，推出了安全工器具的新型配套產品——集防潮、除濕、防塵、防損、整齊美觀于一體的安全工器具柜。 |
