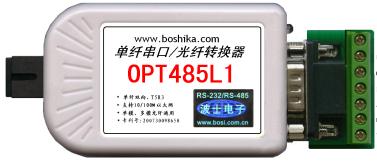

OPT485L1

世界上最小的、唯一單模多模通用的

單纖串口/光纖轉換器

1

一、用途

波仕電子創造了世界上最小的單纖串口/光纖轉換器、同時也是世界上唯一的同時支持單模和多模光纖傳輸的單纖串口/光纖轉換器。波仕電子的OPT485L1可以將RS-232RS-485RS-422串口信號轉換到到一根光纖進行雙向傳輸。OPT485L1不僅顛覆了傳統單纖串口/光纖轉換器的尺寸和外形,屏棄了傳統的大方鐵盒的外形,而且創造了在單模和多模光纖中都可以傳輸的技術。

波仕電子的OPT485L1最新一代串口光纖通信產品,直接從串口轉換出一根光纖進行雙向遠程傳輸。OPT485L1具有超小型的外形(74*23*47mm)、實現串口的單光纖傳輸、無須修改已有的軟件、無須驅動程序。OPT485L1只用一根光纖收發,成對使用。由于采用光纖作為通信傳輸介質,具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。

本產品受以下中國專利保護:200730098650200630307752,侵權必究!

二、硬件安裝

OPT485L1單纖串口/光纖轉換器可以通過接線端子板或者電纜線接到RS-485RS-422RS-232。去掉接線端子板后產品的DB-9針座與計算機的DB-9針座的RS-232口的RXDTXDGND引腳分配是一樣的。OPT485L1默認使用SC光纖接頭,可選光纖跳線轉換為FCSTOPT485L1只有1個光纖頭,只用一根光纖進行收發,必須兩個OPT485L1成對使用(T3R5T5R3成對使用)。

波仕單纖串口/光纖轉換器使用時用一根單模或者多模光纖接雙方的光纖頭。注意保持光纖轉換器的光纖座、光纖頭的清潔,如果不連接時請用相配套的橡皮塞子蓋住。 OPT485L1的供電為5V直流,請使用產品配套帶的電源。供電電壓為直流5V±0.5V,產品功耗小于2W。電源插座的旁邊帶LED電源指示燈,當外插電源時燈會一直亮著。

OPT485L1

單纖/串口光纖轉換器

單模多模通用

單纖、超小專利外形

波仕電子配套提供各種長度光纖以及STFCSC接頭。

波仕OPT485L1RS-232/485/422串口端是一個DB-9針座,具有RS-232RS-485RS-422全部引腳。當作為RS-232口時與PC機的DB-9RS-232口的235腳分配完全相同。作為RS-422時,T+T—是指從OPT485L1向外發送。注意RS-485RS-422通信時建議要接地線(5腳)。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232GND是一樣的。

DB-9針端的引腳分配如下(帶接線端子):

1

2

3

4

5

6

7

8

9

RS-232

RXD

TXD

GND

RS-485

A

GND

B

RS-422

T+

GND

R+

R

T

三、性能特點

OPT485L1的光纖頭(SC頭)為單模/多模自動適應,這是波仕電子獨有的技術

光纖接口

SC(可轉STFC

電氣

接口

串口(DB-9針座)

傳輸介質

單模光纖或多模光纖

標準5V電源插座

適用光纖

9/12550/12562.5/125 um

尺寸及重量

74*23*47mm 80

通信

方式

全雙工半雙工自適應

光纖傳輸

距離

25Km(單模光纖)

RS-232RS-485RS-422

2Km(多模光纖)

光波長

1310 nm1550nmT3R5單纖)

工作溫度

10~+50

1550 nm1310nmT5R3單纖)

存儲溫度

40~+70

* OPT485L1的光纖傳輸距離最遠還可以達到50Km,但需要定做。

四、典型應用

典型應用1:在圖2中,串口設備A與串口設備B都配有RS-232RS-485或者RS-422接口,通過兩臺OPT485L1光纖轉換器(T5R3T3R5配對)可實現設備A與設備B之間的遠程光纖通信。

2 單纖雙向通信

典型應用2:圖3為多臺串口設備通過多對OPT485L1進行光纖組網通信的典型應用。最遠兩端的串口設備為RS-232RS-485RS-422,中間的設備為RS-485口。將中間的兩個OPT485L1A-A相連、B-B相連、GND-GND相連,再一起接到設備2RS-485口上。這樣實現了多臺串口設備的組網通信,多機通信方法同RS-485電纜線組網。



RS-232/RS-485/RS-422/CAN/光纖轉換器



無源RS-232/光纖轉換器為波士電子發明,是世界上體積最小的RS-232/光纖轉換器。波士光纖轉換器擁有系列專利:ZL03335086ZL03335087、ZL03335088,仿冒必究!
主要優點:
1.OPT232[S]-9只需要RXD、TXD、GND即可無須供電    2.OPT232[S]-9是世界上最小的RS-232/光纖轉換器
3.OPT485、OPT485S為RS-232/RS-485/RS-422通用     4.OPT-CAN是世界上第一款無須任何設置的CAN/光纖轉換器

用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載各種產品說明書(.pdf格式文件

                  RS-232/RS-485/RS-422口通用轉光纖

OPT485L1 單纖RS-232/485/422/光纖轉換器 單模多模通用 單纖雙向、SC頭 5V供電
OPT485L 雙纖RS-232/485/422/光纖轉換器 單模多模通用 雙纖雙向、SC頭 5V供電
OPT485V9 微型RS-232/485/422/光纖轉換器   多模 DB-9/DB-9外形 5V供電
OPT485 RS-232/485/422/光纖轉換器   多模 DB-25/DB-25外形 5V供電
OPT485S9 微型RS-232/485/422/光纖轉換器          單模 DB-9/DB-25外形 5V供電
OPT485S RS-232/485/422/光纖轉換器          單模 DB-25/DB-25外形 5V供電

                  無源RS-232轉光纖

OPT232-9 微型無源RS-232/光纖轉換器   多模 DB-9/DB-9外形 無須供電
OPT232S-9 微型無源RS-232/光纖轉換器          單模 DB-9/DB-25外形 無須供電
OPT232V9 無源有源通用RS-232/光纖轉換器  多模 兼容OPT232-9 無源/5V供電

                  RS-232/RS-485/RS-422/光纖中繼轉換
OPT35EX RS-232/485/422/光纖中繼轉換器  多模 適合總線形光纖組網 5V供電
OPT35EXS RS-232/485/422/光纖中繼轉換器          單模 適合總線形光纖組網 5V供電
OPT485EX RS-232/485/422/光纖中繼轉換器  多模 適合總線形光纖組網 5V供電
OPT485EXS RS-232/485/422/光纖中繼轉換器         單模 適合總線形光纖組網 5V供電
OPT14HUB 1路串口光纖擴4路光纖集線轉換器 多模 適合星形光纖組網 5V供電
OPT11[S] 微型串口單環光端機 多模[單模] 適合環形光纖組網 5V供電
OPT22[S] 微型串口雙環冗余光端機 多模[單模] 適合環形光纖組網 5V供電

                 CAN/光纖轉換器、CAN/光纖中繼轉換
OPT-CANL1 單纖CAN/光纖轉換器  單模多模通用 單纖雙向、SC頭 5V供電
OPT-CANL 雙纖CAN/光纖轉換器  單模多模通用 雙纖雙向、SC頭 5V供電
OPT-CAN CAN/光纖轉換器  多模 無須軟件設置 5V供電
OPT-CANS CAN/光纖轉換器          單模 無須軟件設置 5V供電
OPT-CANEX CAN/光纖中繼轉換器   多模 自動適應所有協議 5V供電
OPT-CANEXS CAN/光纖中繼轉換器          單模 自動適應所有協議 5V供電

                  RS-232/485/422轉塑料光纖
OPF232 RS-232/塑料光纖轉換器    塑料光纖   DB-9/DB-9外形 無須供電
OPF485 RS-485/422/232/塑料光纖轉換器    塑料光纖   DB-9/DB-9外形 5V供電
OPF232EX RS-232/塑料光纖中繼轉換器    塑料光纖   DB-9/DB-9外形 5V供電

                 全信號RS-232/光纖轉換
OPT232AL 全信號RS-232/光纖轉換器  多模 多傳RS-232握手信號 5V供電

                 單模/多模光纖相互轉換
OPT485MS 單模/多模串口光纖轉換器    多模-單模  支持各種串口光纖 5V供電

                 USB光纖延長、USB轉串口光纖
OPTU232L 微型USB/串口光纖轉換器  超小!  多模 串口通信協議 無須供電
OPTU232L1 USB/串口光纖轉換器   多模 串口通信協議 無須供電
OPTU232SL1 USB/串口光纖轉換器            單模 串口通信協議 無須供電

                  以太網轉串口光纖
OPET232L1 以太網/串口光纖轉換器 多模 串口通信協議 5V供電
OPET232SL1 以太網/串口光纖轉換器           單模 串口通信協議 5V供電

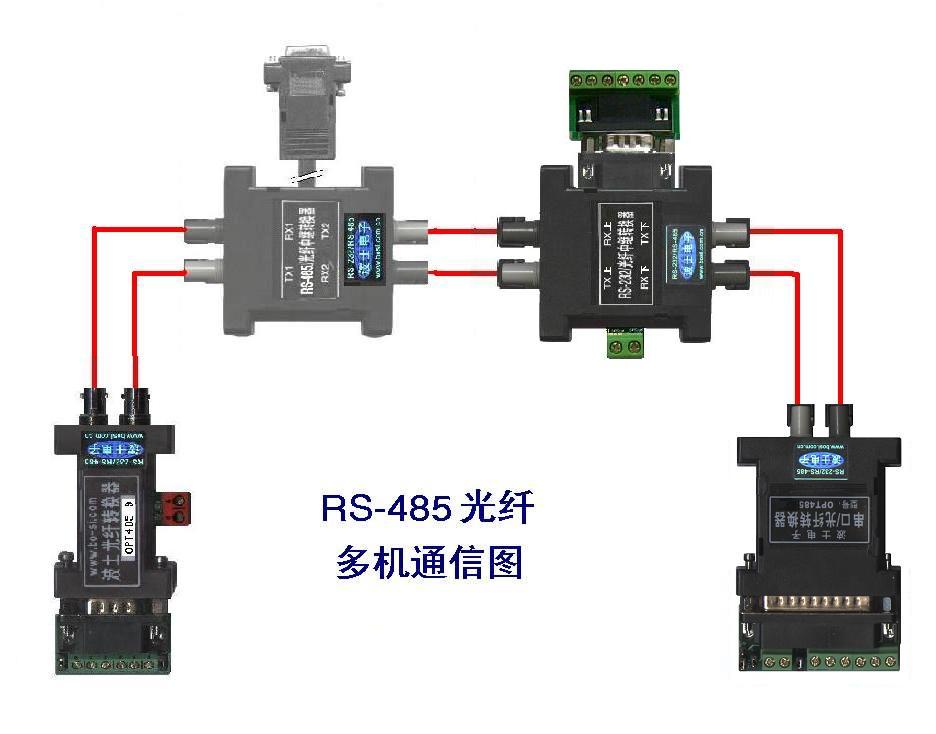

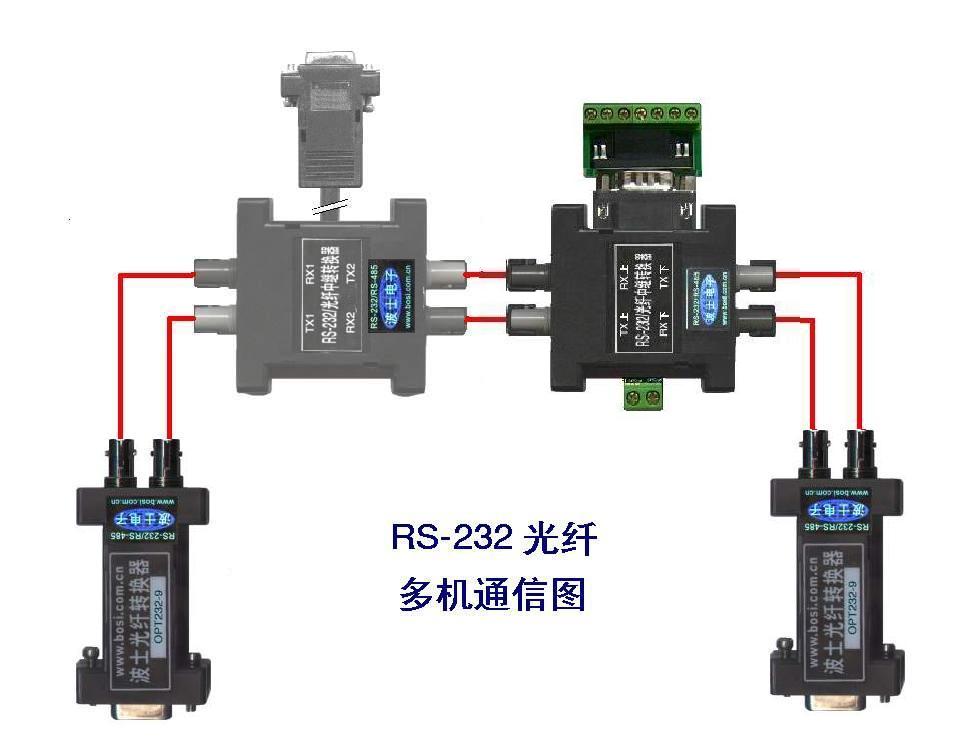

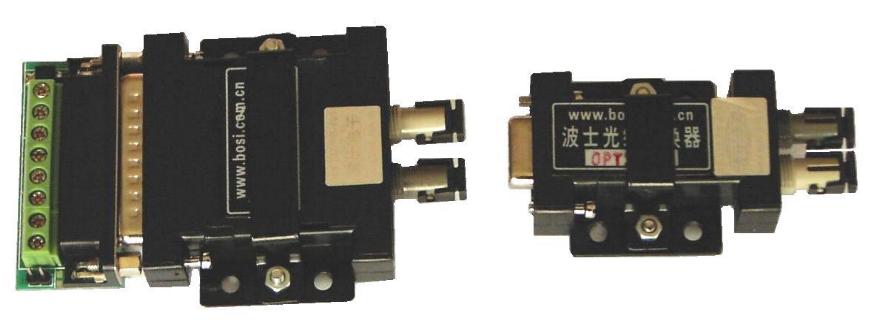

   《串口光纖通信的組網方式》      RS-232光纖多機通信圖       RS-485光纖多機通信圖       安裝支架圖

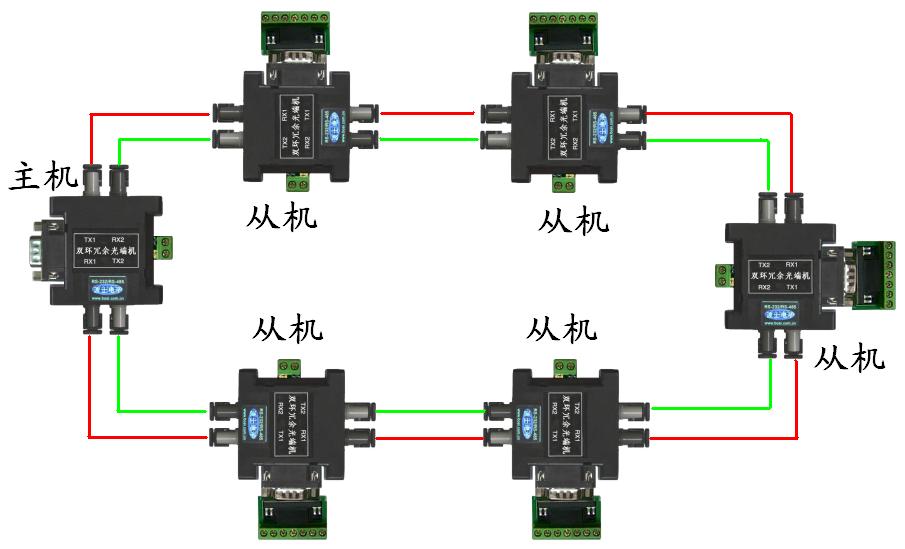

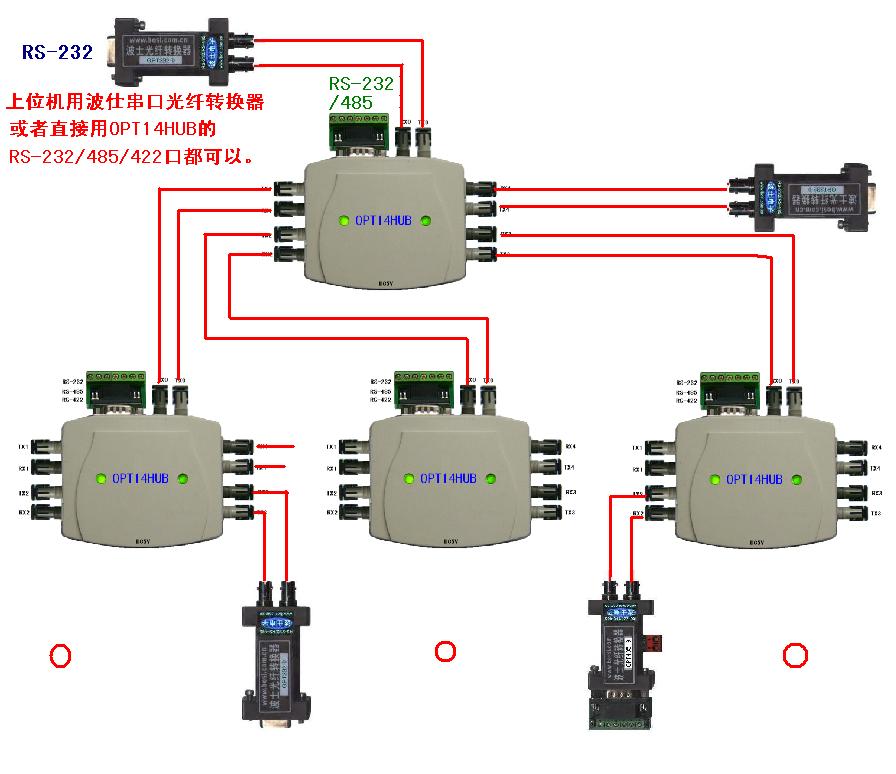

    OPT14HUB星形光纖組網多機通信圖       OPT22雙環光纖組網多機通信圖
