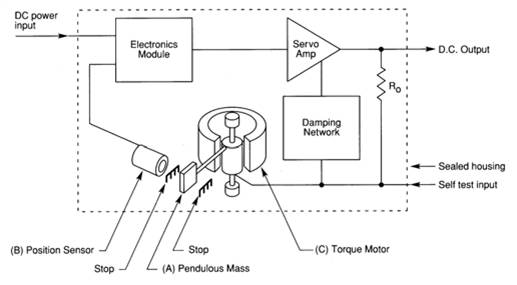

伺服傾角儀由非接觸位移傳感器、力矩馬達、誤差、反饋電路和懸臂質量塊組成。當整個傳感器發生傾斜時，懸臂質量塊便離開原來的平衡位置，非接觸位移傳感器檢測出該變化后，將位置信號送入誤差和放大電路，一方面傳感器輸出與傾角成一定比例的模擬信號；另一方面，該信號經反饋電路送入力矩馬達的線圈。此時，力矩馬達會產生一個與懸臂質量塊運動方向相反、大小相等的力矩，力圖使懸臂質量塊回到原來的平衡位置。這樣經過一定時間后，懸臂質量塊就停留在一個新的平衡位置。這時，傳感器輸出的信號才是真正有效的信號。該輸出信號一般為直流電壓信號，輸出電壓與用度來表示的角度值成正弦關系。
簡介：
T233和T235是高精度的雙軸重力參考傾角傳感器，適合應用于軍事和工業領域。產品的兩軸都與LSO系列的單軸規格相媲美。每個軸在XY測量上產生的校準問題，通過其縝密的包裝和四個精準的安裝槽，得到完美解決。T233為連接器型, T235為焊針型。
|
T233/T235系列力平衡伺服原理傾角傳感器-雙軸 |
|
性能參數 |
數值 |
單位 |
| 技術規范@ 20°C |
|
|
|
|
|
|
| 量程 |
±1° |
±3° |
±14.5° |
±30° |
±90° |
|
| 輸入電壓 |
±12 to ±18 |
Volts dc |
| 消耗電流 |
±25 |
±25 |
±15 |
±15 |
±15 |
mA (nom) |
| 滿量程輸出 (FRO) |
±5 |
Volts dc |
| 輸出標準度 |
±1 |
% FRO (max) |
| 輸出阻抗 |
less than 10 |
Ω(Ohm) |
| 輸出噪聲 |
0.005 |
V rms (max) |
| 非線性度 |
0.05 |
0.05 |
0.02 |
0.02 |
0.05 |
% FRO (max) |
| 非重復性 |
0.04 |
0.02 |
0.004 |
0.002 |
0.001 |
% FRO (max) |
| 分辨率 |
0.1 |
0.2 |
1 |
2 |
4 |
arc seconds |
| 頻率響應 (-3dB) |
10 |
15 |
30 |
40 |
55 |
Hz |
| 軸未對準 |
±0.1 |
±0.15 |
±0.25 |
±0.5 |
±1.0 |
deg (max) |
| 交叉軸靈敏度 |
0.2 |
% FRO (max) |
| 零位偏移 |
±0.05 |
±0.04 |
±0.03 |
±0.02 |
±0.02 |
Volts dc (max) |
| 熱零位漂移 |
0.05 |
0.03 |
0.01 |
0.005 |
0.003 |
%FRO/°C (max) |
| 熱靈敏度 |
0.04 |
0.03 |
0.01 |
0.006 |
0.006 |
%Reading/°C (max) |
| 環境指標 |
|
|
|
|
|
|
| 工作溫度 |
-18 to 70 |
°C |
| 存儲溫度 |
-40 to 70 |
°C |
| 連續加速度負載 |
50 |
g |
| 沖擊 |
1250g, 0.5msec, ½ sine |
|
| 振動耐受 |
35g rms, 20 Hz to 2000 Hz sinusoidal |
|
| 防護等級 |
IP65 |
|
