主要技術規格 |
|
輸入信號 |
配電電壓 |
|
4—20mA兩線制變送器 |
21-22V
空載時 |
|
輸出信號 |
|
兩線制輸出4—20mA |
端口電壓24V時 |
|
主要技術規格 |
|
配電電壓 |
21—22V（最大驅動電流30mA） |
|
輸出負載 |
0—500Ω(端口內部電源24V時) |
|
響應時間 |
<0.05s（0~90%）（TYP） |
|
波 紋 |
<10mVrms |
|
傳輸誤差 |
0.2%的終值 |
|
溫度系數 |
15ppm/K的測量值/100Ω負載 |
|
耐壓強度 |
1500VAC時100MΩ以上，2000VDC/分鐘 |
|
工作溫度 |
-25℃—+85℃ |
|
工作濕度 |
<90%RH（無凝結水） |
|
重 量 |
約7克 |
適用范圍
適用于壓力、流量、溫度、液位等各類儀表兩線輸出端口，可有效解決現場干擾及儀表端口保護，儀表外部無需安裝隔離類產品。
特點
●微功耗，常壽命
●低壓降，2V壓降
●無需獨立供電，采集端取電
●IN-HEAD焊接方式，儀表內安裝
產品圖：

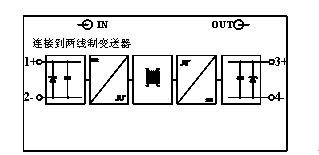

方框圖

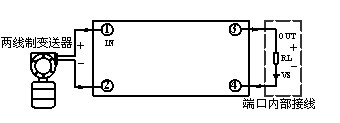

接線圖

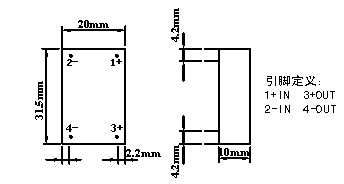

外形尺寸圖(mm)
