產品名稱：
|
BWS飛剪控制系統
|
|
型 號：
|
BWS-BBR-FJ1200
|
|
價 格：
|
0.00
|
|
品 牌：
|
4968
|
|
|
|
|
● 〖功能特點〗
- ■ 切斷同步角度到達60°，單飛、雙飛和輥筒剪軟件模式在線設定；
- ■ 專用改進型同步軟件，適宜V形或U形刀系，保證切口線性質量；

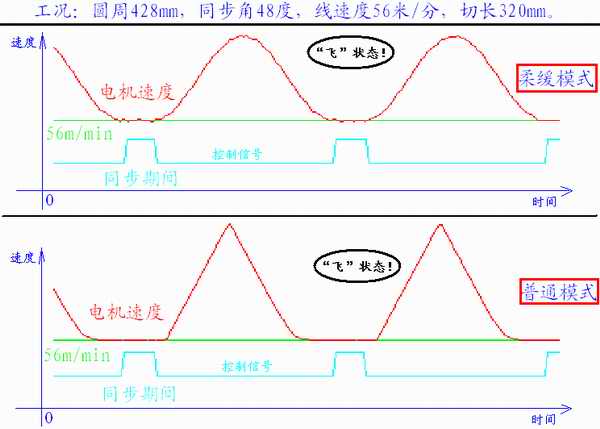

- ■ 加減速緩沖運動S曲線，減少機械沖擊力，降低機械噪音；
- ■ 最短切斷100mm，真正實現“飛”的切斷模式；
- ■ 最高生產線速度：125米/分鐘，最高切斷次數：190片/分鐘；
- ■ 全程（包括加減速、停機、料尾等）實際切長誤差小于±0. 3mm；
- ■ 交流伺服傳動系統：15KW~90KW/1000RPM~460RPM；直流系統可達185KW/500RPM；
- ■ 采用電容器儲能技術，可大幅節省電能（以55KW系統，20小時/天運行，年省電24萬度）；
- ■ 切斷長度和數量可在線調整，一次可設定10個生產料單；無限循環或兩單循環；
- ■ 自動/手動排單生產；操作方便、維護簡單；
- ■ 自動接料切換、自動、手動、提前減速命令等PLC全線聯機信號；
- ■ 10存彩色觸摸屏操作，速度、長度、數量實時顯示，調試可無需電腦操作；
- ■ 無物料模擬運行功能，方便機器調試和檢修；
● 〖系統配置〗
| 序號 |
名稱 |
規格/說明 |
數量 |
品牌/地 |
| 1 |
LDNC80飛剪控制器 |
LDNC8系列飛剪定長控制器 |
1套 |
BWS/廣州 |
| 2 |

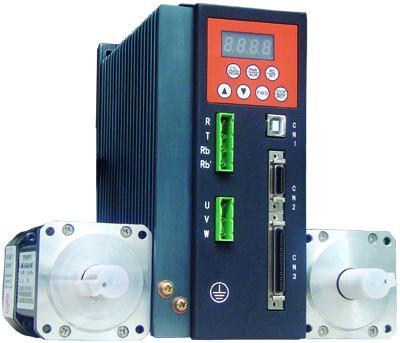

交流伺服驅動器（帶運動控制 |
380V，2倍過載，15-135KW |
1套 |
BWS / 廣州 |
| 3 |
交流伺服電機 |
15-90KW,460-1000RPM定制 |
1臺 |
BWS/ 廣州 |
| 4 |
PROFACE彩色觸摸屏 |
GP2500系列，DC24V，10寸 |
1個 |
PROFACE / 日本 |
| 5 |
儲能電容器 |
500VDC，10000-300000uF |
1組 |
HD / 深圳 |
| 6 |
控制柜及控制元件 |
W×H×T=1200×2100×600 |
1套 |
BWS / 廣州 |
| 7 |
測長編碼器 |
5V/10000PPR線驅動，定制 |
1個 |
BWS / 廣州 |
| 8 |
刀軸位置傳感器 |
EX系列，兩線制24V |
1個 |
OMRON / 日本 |
| 9 |
20米定制通訊電 |
3-2×0.3的6芯對絞屏蔽電 |
3根 |
BWS / 廣州 |
|
| |
|
|
|
