1.1 概述
PZ系列直流電測儀表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。
1.2 型號說明

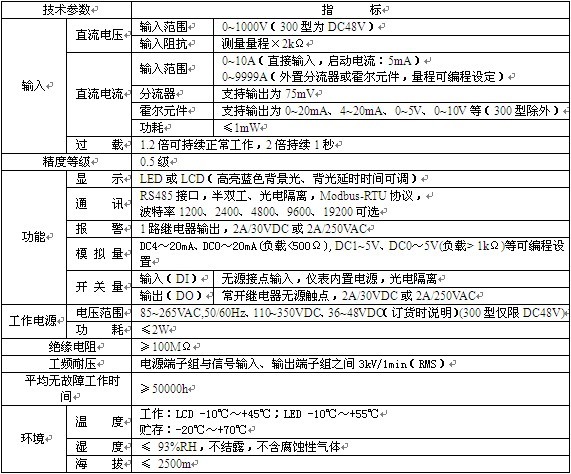

1.3 技術指標
1.4 產品規格
1.4.1 72型產品規格

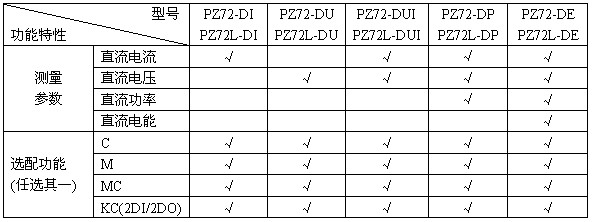

●功能一覽表
注：J(繼電器越限報警輸出)與第二路開關量輸出復用。
1.4.2 96B型產品規格

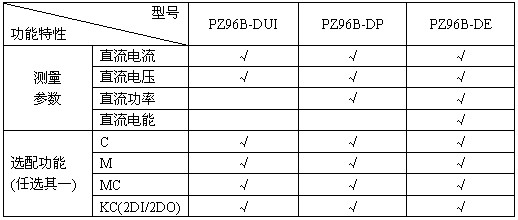

●功能一覽表
注：J(繼電器越限報警輸出)與第二路開關量輸出復用。

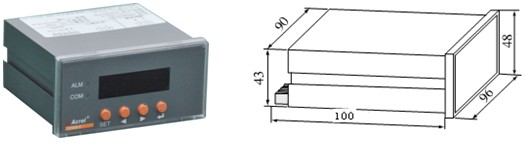

●外形及尺寸(mm)
1.4.3 300型產品規格

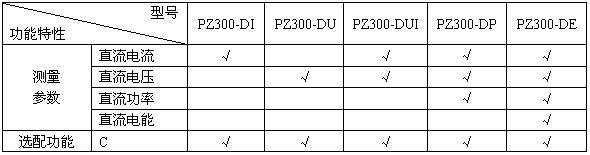

●功能一覽表

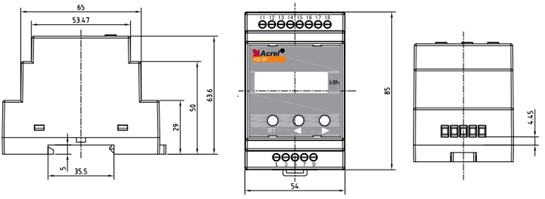

●外形及尺寸(mm)

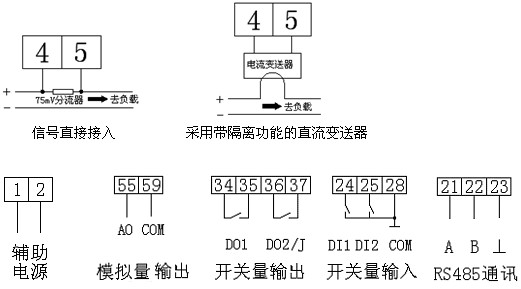

1.5 接線端子
1.5.1 72、96B型產品
●電流表

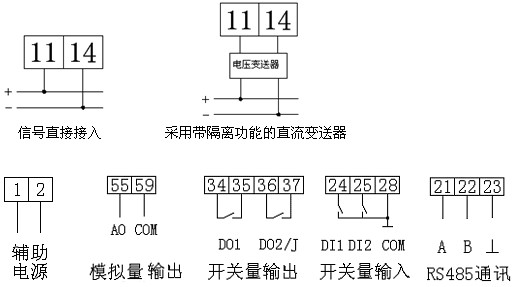

●電壓表

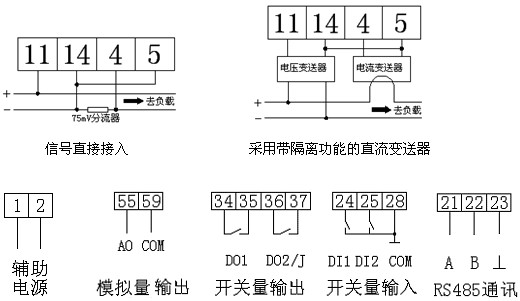

●多功能表
1.5.2 300型產品

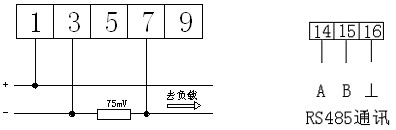

●電流表
●電壓表
●多功能表

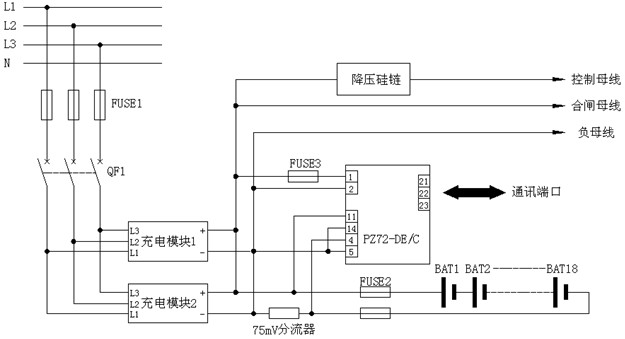

1.6 應用方案
