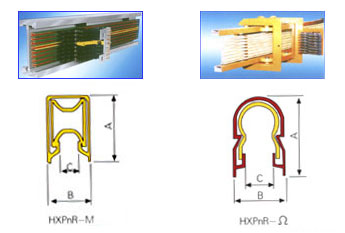

一、產品概述
HXPnR-M單極滑線用線是由銅熱軋制成，與集電器電刷吻合。母線裝在高級絕緣護套內，長度≤4M/根，護套顏色為黃色，其中黃綠相間的是地線，其導電是連續的。水平、垂直方向可彎曲成圓弧段，既可在工廠制造也可現場加工。
| 滑線系列 |
技術參數 |
| 母線 |
電解銅 |
| 型號：相線、地線 |
|
| 最大額定電流35℃ |
100A |
| 直流電阻35℃ |
0.000745Ω/m |
12m中心距的直流電阻
14m中心距的直流電阻 |
0.000747Ω/m |
| 瞬時慣量 |
0.0311L × (cm4)
0.0236L × (cm4) |
| 瞬時電阻 |
0.050W × (cm3)
0.060W × (cm3) |
| 交流額電阻 |
380V |
| 支架間隔 |
0.8m |
| 滑線定長度 |
400mm |
| 截面尺寸 |
9.6 × 15.2mm |

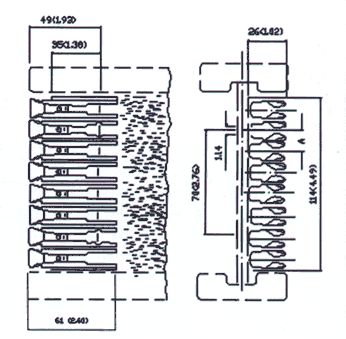

二、支架
支架是由工程塑料制成的。可以組合排列成多極，能支撐滑線，防止沒有線彎曲、折斷。兩類支架，一種支架中心距為12mm，另一種支架為14mm。支架在直線段，每隔0.8m裝一只，在彎道處每隔0.4m裝一只。
| 名稱 |
型號 |
極數 |
中心距(A) |
| 支架 |
HXPnRM100 |
8，10 |
14mm，12mm |

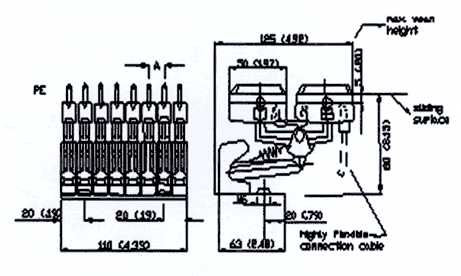

三、集電器
集電器除與母線接觸部分以外，都是絕緣的，既可水平安裝，又可垂直安裝。有±10mm的調節量吸收運動誤差，黃綠相間色的是地線。單刷片有效電流是50A，雙刷片有效電流為100A。與6極、8極、10極的滑線配套使用，需經常檢查和更換損壞刷片，操作十分簡單方便。
| 名稱 |
型號 |
極數 |
中心距(A) |
| 集
電
器 |
MJD100 |
6
8
10
2 × 6
2 × 8
2 × 10 |
14mm
14mm
12mm
14mm
14mm
12mm |

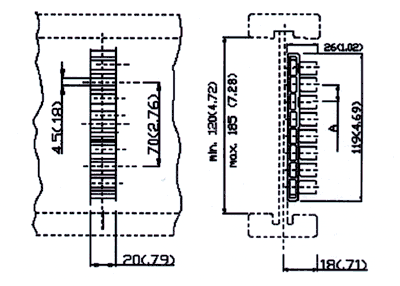

四、端帽
端帽使用于分段供電區和道叉接頭處。使用端帽，集電器能順利通過接頭處，在水平和垂直方向有±3mm的調節量，可以在此處引入電纜供電。
| 名稱 |
型號 |
極數 |
中心距(A) |
| 端帽 |
DM100 |
6
8
10 |
14
14
12 |
五、伸縮接頭（熱膨脹補償接頭）
該接頭提供2-10mm的空隙來補償，由于溫度變化引起滑線郵向的膨脹和收縮。

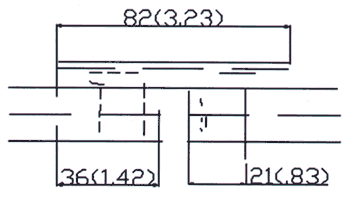

六、耦合接頭
該接頭能把滑線導電母線連接起來，用螺絲緊固，防止松動，如此，可任意連續延長滑線。在每個耦合接頭處都有防觸電塑料護套。

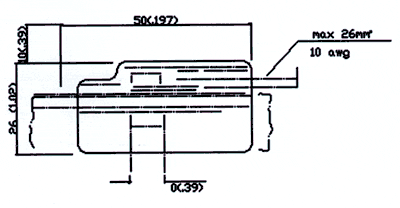

七、供電接頭
最大導線載流量為60A
供電接頭能把電纜電源引入滑線，既可供電，也可作耦合結頭用，末端饋電則用末端供電接頭。

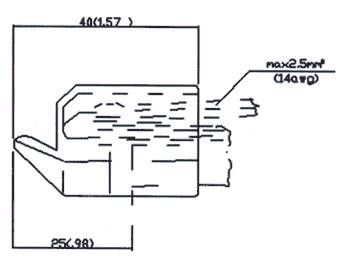

八、末端供電接頭
最大載流量為32A，末端供電接頭能把電纜電源從滑線末端引入。

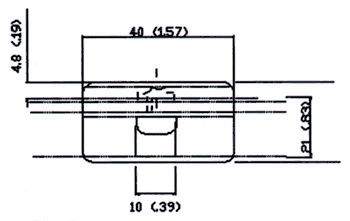

九、固定夾
固定夾是為防止滑線母線和護套之間滑動。 |
