一、系統方案說明
在電纜井蓋的管理過程中，常常需要對是否有人隨意打開井蓋進行實時監控，大部分監測的情況需要實時發送到管理中心的后端服務器進行處理。由于監控點的井蓋位置在全市范圍的不同地方，而且有些還在環境較惡劣的地區，通過電話線傳送數據往往事倍功半，通過GPRS無線網絡進行數據傳輸，成為井蓋監控部門選擇的重要通信手段之一。上海正偉GPRS無線井蓋監測系統可在每個井蓋內放置一個磁性開關，當有人打開井蓋時磁性開關將自動閉合，同時發出觸發信號，此時正偉GPRS無線終端獲取信號后會將報警信息通過GPRS無線網絡同時傳輸?shù)奖O(jiān)測中心，實現電纜井蓋的有效實時管理，可以大大提高監管部門的工作效率，也可為相關糾紛提供強有力的調查證據及索賠證據。
二、系統結構(如圖1)系統硬件組成及功能說明

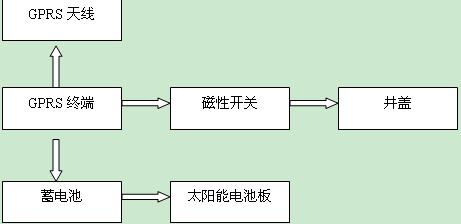

硬件連接圖如下：
硬件說明如下：
1. 井蓋：此項目為電纜井蓋，是系統監控目標
2. 磁性開關：固定在井蓋內，主要是對井蓋的閉合做出反應，產生閉合信號發送給GPRS終端
3. GPRS終端：與磁性開關連接，接收到磁性開關的閉合信號后，通過GPRS網絡把報警信息傳輸?shù)目刂浦行模煽刂浦行能浖@示報警信息。
4. GPRS天線：與GPRS終端連接，增強無線信號使用，需要布設在井蓋外面
5. 蓄電池：與GPRS終端連接，給GPRS終端供電使用，主要起備用電源作用。
6. 太陽能電池板：與蓄電池連接，供電使用，考慮到井蓋附近沒有電源連接，故使用太陽能電池板極為必要。 |
