26.600 G
OEM壓力變送器
BD SENSORS在成功的將低價位OEM壓力變送器產品系列推向市場之后，研發出了新型的集成信號放大系統的壓力傳感器模塊，并在此基礎上將現有的OEM系列產品進行了徹底升級更新。
這次升級更新將為此系列產品的性能帶來以下提升：
- 更加優秀的技術性能 主要體現在信號穩定性和校調標定的準確性
- 更高的產品質量穩定性 以規范、統一、高效的生產流程為前提和保障
- 更優惠的采購價格 取消了高壓型和多種壓力、電氣接口的加價。保證同一個系列產品的常規量程、電氣接口、壓力接口的任意選擇并實現價格統一。
- 更短的交貨期 同時保證了高靈活性
BD SENSORS 確信憑借全新的OEM產品系列，BD SENSORS將在世界壓力變送器市場占據領先地位。
應用領域
► 機械設備制造
► 各種工業應用
產品特點
► 陶瓷傳感器
► 精度：
0.25 % FSO BFSL
(0.5 % FSO IEC 60770)
► 額定量程從 0 ... 1 bar 至 0 ... 400 bar
► 可選： 無油脂型適合氧氣環境應用
|
額定量程 |
|
表壓 [bar] |
-1…0 1 |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
60 |
100 |
160 |
250 |
400 |
|
絕壓 [bar] |
- |
1 |
1.6 |
2.5 |
4 |
6 |
10 |
16 |
25 |
40 |
60 |
100 |
160 |
250 |
400 |
|
最大過壓 [bar] |
3 |
3 |
4 |
4 |
10 |
10 |
20 |
40 |
40 |
100 |
100 |
200 |
400 |
400 |
650 |
|
破裂壓力 [bar] |
4 |
4 |
5 |
5 |
12 |
12 |
25 |
50 |
50 |
120 |
120 |
250 |
450 |
450 |
700 |
|
耐真空能力 |
無限制 |
|
1在此量程范圍內精度為£0.5 % FSO BFSL (£1 % FSO IEC60770) |
|
信號輸出 / 電源 |
|
標準 |
2線制： 4 ... 20 mA / VS = 8 ... 32 VDC |
|
可選 |
3線制： 0 ... 10 V / VS = 14 ... 30 VDC
3線制比例輸出： VSig = 0.5 … 4.5 VS / VS = 5 ± 0.5 VDC |
|
性能 |
|
精度 |
BFSL： £ ± 0.25 % FSO |
IEC 60770 2： £ ± 0.5 % FSO |
|
負載特性 |
2線制： Rmax = [(VS – VS min) / 0.02] W 3線制：Rmin = 10 kW |
|
影響效應 |
電源： 0.05 % FSO / 10 V 負載： 0.05 % FSO / kW |
|
相應時間 |
2線制：£ 10 ms 3線制：£ 3 ms |
|
測量頻率 |
1 kHz |
|
2精度根據 IEC 60770 – 限位點調整 (非線性，遲滯性，重復性) |
|
溫漂特性 （零點偏移及量程范圍）/ 工作溫度 |
|
溫漂系數 |
£ ± 0.3 % FSO / 10 K 補償范圍： -25 ... 85 °C |
|
工作溫度 |
介質： -25 ... 125 °C 電子元器件 / 環境： -25 ... 85 °C 保存： -40 ... 85 °C |
|
電氣保護 |
|
短路保護 |
永久 3線制比例輸出：無 |
|
反極性保護 |
無損害，但不工作 |
|
電磁兼容 |
射頻保護符合 EN 61326 |
|
機械穩定性 |
|
防震 |
10 g， 25 Hz … 2 kHz 根據 IEC 68-2-6 |
|
抗沖擊 |
500 g / 1 ms 根據IEC 68-2-27 |
|
材料 |
|
壓力接口 / 殼體 |
不銹鋼 1.4301 (304) |
|
密封件 (濕件) |
FKM 其他請咨詢 |
|
隔膜 |
陶瓷 Al2O3 96 % |
|
濕件 |
壓力接口， 密封圈， 隔膜 |
|
其他 |
|
重量 |
約 120 g |
|
電流損耗 |
2線制： 最大 25 mA 3線制電壓： 最大 20 mA 3線制比例輸出：typ. 1.5 mA |
|
長期穩定性 |
£ ± 0.3 % FSO / 年 |
|
使用壽命 |
> 100 x 106 周期 |
|
CE認證 |
EMC 規范： 2004/108/EC 壓力設備規范： 97/23/EC (module A) 3 |
|
3此規范僅適用于最大過壓 > 200 bar的型號 |
接線圖 |
|
 2線制 (電流)
|
 3線制 (電壓)
|
|
信號線定義 |
|
電氣連接 |
ISO 4400 |
Micro (針間距 9.4 mm) |
M12x1 (4針) 塑料 |
線纜色 (DIN 47100) |
|
電源 +
電源 –
信號 + (3線制) |
1
2
3 |
1
2
3 |
1
2
3 |
白
褐
綠 |
|
地線 |
接地 |
接地 |
4 |
黃 / 綠 (屏蔽) |
|
電氣接口 (尺寸 mm) |
|
     ISO 4400 Micro M12x1， 4針 電纜壓蓋
(IP 65) 針間距 9.4 mm (IP 65) (IP 67) 標配2 m PVC線纜 (IP 67)
* 壓力量程PN = 400 bar： 總長增加 12 mm
|
|

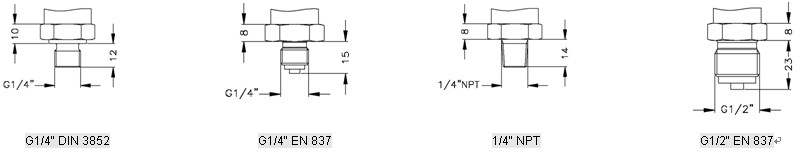

壓力接口 (尺寸 mm) |
|
|
