小型·可調節檢測距離的反射型光電傳感器

CX-440系列

特點：高精度不受顏色影響長距離

源于先進的光學系統的CX-440。
在檢測小至0.4mm高度段差和不同顏色物體時，性能穩定發揮。

高精度

以2%以下的磁滯可檢測小到0.4mm的高度差別(較之以前提高2.5倍)

相對傳統型號，先進光學系統的檢測性能提高了約2.5倍(CX-441短檢測距離型。約是CX-442長檢測距離型的4倍)。
即便是小到0.4mm的高度差別也可準確檢測出。(檢測距離設定為20mm時)
(CX-441短檢測距離型磁滯:檢測距離的2%以下)
(CX-442長檢測距離型磁滯:檢測距離的5%以下)

不受顏色影響

※黑色和白色之間檢測距離的差在1%以下(較之以前提高1.3倍)

黑色和白色之間檢測距離高度差別的檢測性能相對于以前的型號提高了30%。
可檢測同等距離的黑色和白色物體。
(CX-441短檢測距離型黑色和白色間檢測距離的差:1%以下)
(CX-442長檢測距離型黑色和白色間檢測距離的差:3%以下)
即便在不同顏色物體沿生產線移動時也無需調節器控制。
※黑色和白色無光澤紙的檢測距離區別。(亮度:5)

長距離

300mm的長檢測距離是同類產品之首

檢測距離是傳統傳感器世界標準尺寸的1.5倍。 (CX-442長檢測距離型)

可用以檢測微小差別裝備了5回轉調節器，可輕松設定精確的檢測距離。	輕松定位檢測物體裝備簡單可視紅色指示燈光點，可通過目視檢查檢測位置，故安裝時可簡單定位。	小型尺寸傳感器小型尺寸為W11.2×H31×D20mm。安裝間距按世界標準為25.4mm	CX-400完整產品系列 CX-400小型光電傳感器系列的全部型號包括透過型附偏光濾光器的回歸反射型和擴散反射型。 CX-440系列應用廣泛。

FGS/BGS功能可進行更嚴格的設定！

FGS功能完美應用于以下情況 FGS(Foreground Suppression)功能當在受光元件(分為2個元件)B位置未受光時傳感器判斷出物體的存在。相應地，即使是光澤物體也能被檢測到。這在物體與背景距離很近或被檢測的物體是光澤的情況下時很有用。	BGS功能完美應用于以下情況 BGS(Background suppression)功能當在受光元件(分為2個元件)A位置受光時傳感器判斷出物體的存在。這在物體遠離背景時很有用。距離調節方法與可調節距離的擴散反射型傳感器的傳統調節方法一樣。

物體和背景靠近時	物體和背景分離時

距離調節方法		距離調節方法
當物體不存在而操作模式開關設定到"Detection-OFF"(D側)時設定以讓傳感器關閉。	當傳送帶上有物體時打開。	當物體存在而操作模式開關設定為"Detection-ON"(L側)時設定以讓傳感器打開。	如果背景顏色改變或有人在傳送帶后經過，不受影響。

應用

檢測傳送帶上糖果即使像薄巧克力或餅干這樣的物體都能被穩定地檢測到而不會受傳送帶影響。	檢測鄰近生產線上物體即使當兩條生產線距離很近也可穩定檢測。	檢測堆積的兩個薄片物體兩個堆積的薄片物體不論材料和顏色都能被檢測到。

訂購指南

種類		形狀	檢測距離	型號		投光元件
				NPN輸出型	PNP輸出型
距離設定反射型	小光點		2～50mm	CX-441	CX-441-P	紅色LED
				CX-443	CX-443-P
			15～100mm	CX-444	CX-444-P
			20～300mm	CX-442	CX-442-P

注：安裝支架不隨傳感器提供。請從可傳感器安裝支架系列里選擇。
可調節距離指用距離調節器可設定的最大檢測距離。傳感器可檢測到2mm及以外[CX-442(-P):20mm]的物體。

M8連接器型

備有M8連接器型產品。請在型號末尾添加"-Z"后再進行訂購。(例)CX-441-P的M8連接器型產品表示為"CX-441-P-Z"

匹配電纜

種類	型號	說明
直線型	CN-24A-C2	長2m	一端帶有連接器的0.2mm²4芯絕緣橡皮電纜電纜外直徑:φ4mm
直線型	CN-24A-C5	長5m
彎頭型	CN-24AL-C2	長2m
彎頭型	CN-24AL-C5	長5m

訂購指南

CX-400系列產品

種類		形狀	檢測距離	型號	輸出	光源
透過型			10m	CX-411	NPN開路集電極晶體管	紅色LED
				CX-411-P	PNP開路集電極晶體管
帶偏極濾光鏡的回歸反射型			3m	CX-491	NPN開路集電極晶體管
				CX-491-P	PNP開路集電極晶體管
擴散反射型	短檢測距離		300mm	CX-421	NPN開路集電極晶體管	紅外線LED
				CX-421-P	PNP開路集電極晶體管
	長檢測距離		800mm	CX-422	NPN開路集電極晶體管
				CX-422-P	PNP開路集電極晶體管
狹視界反射型			70~200mm	CX-423	NPN開路集電極晶體管	紅色LED
				CX-423-P	PNP開路集電極晶體管

配件(另售)

品名	型號	說明
傳感器安裝支架 (注1)	MS-CX2-1	立式安裝支架
	MS-CX2-2	臥式安裝支架
	MS-CX2-4	保護安裝支架
	MS-CX2-5	背式安裝支架
	MS-CX-3	倒裝式安裝支架
通用傳感器安裝臺	MS-AJ1	水平安裝型	基本裝配
	MS-AJ2	垂直安裝型
	MS-AJ1-A	水平安裝型	側臂裝配
	MS-AJ2-A	垂直安裝型

注：1)由于連接器凸起，插件連接器型傳感器不可使用某些傳感器安裝支架。

傳感器安裝支架
MS-CX2-1	MS-CX2-2	MS-CX2-4	MS-CX2-5	MS-CX-3

通用傳感器安裝臺
MS-AJ1	MS-AJ1-A	MS-AJ2	MS-AJ2-A

規格

種類

距離設定反射型

小光點

型號

NPN輸出型

CX-441

CX-443

CX-444

CX-442

PNP輸出型

CX-441-P

CX-443-P

CX-444-P

CX-442-P

可調節距離(注2)

20～50mm

20～100mm

40～300mm

檢測距離(在最大調節處有白色無光澤紙)

2～50mm

15～100mm

20～300mm

應差(滯后)

工作距離的2％以下(帶白色無光澤紙)

工作距離的5％以下
(帶白色無光澤紙)

重復精度

沿檢測軸：1mm以下，與檢測軸垂直：0.2mm以下(帶白色無光澤紙)

電源電壓

12～24V DC±10%　脈動P-P10%以下

消耗電流

25mA以下

輸出

<NPN輸出型>
NPN開路集電極晶體管
· 最大流入電流：100mA
· 外加電壓：30V DC以下(輸出和0V之間)
· 剩余電壓：1V以下(流入電流為100mA時)
0.4V以下(流入電流為16mA時)

<PNP輸出型>
PNP開路集電極晶體管
· 最大源電流：100mA
· 外加電壓：30V DC以下(輸出和+V之間)
· 剩余電壓：1V以下(源電流為100mA時)
0.4V以下(源電流為16mA時)

輸出工作

檢測時ON/非檢測時ON 通過切換開關選擇

短路保護

裝備

反應時間

1ms以下

工作狀態指示燈

橙色LED(輸出ON時亮起)

穩定指示燈

綠色LED(穩定工作狀態時亮起)(注3)

距離調節器

5回轉機械調節器

檢測模式

BGS/FGS功能通過檢測模式切換輸入進行選擇

自動防干擾功能(注4)

裝備

環
境
性
能

保護構造

IP67（IEC），防浸型(JIS)

周圍溫度

－25～＋55℃(注意不可結露、結冰)，存儲：－30～＋70℃

周圍濕度

35～85%RH，存儲：35～85%RH

周圍照明度

白熾光：受光面照明度3,000

x以下

耐電壓

AC1,000V 1分鐘所有電源連接端子與外殼之間

絕緣電阻

所有電源連接端子與外殼之間20MΩ以上，基于DC250V的高阻表

耐振動

頻率10～500Hz，雙振幅3mm，X，Y和Z各方向2小時

耐沖擊

加速度500m/s²(約50G)，X，Y和Z各方向3次

投光元件

紅色LED(投光波峰波長：650nm，調制式)

光點直徑

約φ2mm
( 在50mm檢測距離處)

約φ6.5mm
(在50mm檢測距離處)

約φ9mm
(在100mm檢測距離處)

約φ15mm
(在300mm檢測距離處)

材質

外殼：PBT，前蓋：聚碳酸酯，顯示蓋：聚碳酸酯

電纜

0.2mm² 4芯橡皮電纜，長2m

電纜延長

0.3mm²以上的電纜全長可延長至100m

重量

本體重量：約55g，包裝重量：約80g

注：1)無指定測量條件是指周圍溫度＝＋23℃時的條件。
2)可調節范圍是指用范圍調節器進行設定的最大檢測距離。
傳感器可檢測2mm(CX-444(-P)為15mm，CX-442(-P)為20mm)以外的物體。
3)有關工作狀態指示燈的詳情請參閱“使用指南”的“穩定指示燈”(P.61)。
4)注意檢測會因安裝條件和被檢測物體而不穩定。
本產品安裝好后，應用實際檢測物體進行檢查工作。

	CX-441□/443□	CX-444□	CX-442□
A	2～50mm	15～100mm	20～300mm
B	20～50mm	20～100mm	40～300mm

I/O電路圖和線路圖

NPN輸出型

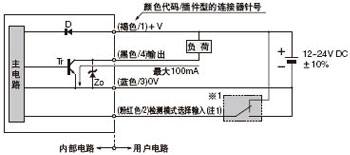

I/O電路圖

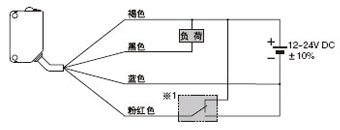

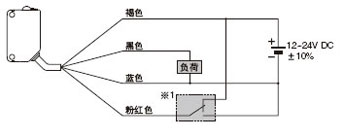

線路圖

注:1)使用本產品時，請確定檢測模式選擇輸入線已連接。

·檢測模式選擇輸入
BGS功能：連接到0V
FGS功能：連接到+V

符號…D  :反向電流極性保護二極管
           Z_D:電涌吸收齊納二極管
           Tr:NPN輸出晶體管

連接器插孔位置(插件型)

PNP輸出型

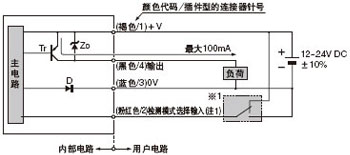

I/O電路圖

線路圖

注:1)使用本產品時，請確定檢測模式選擇輸入線已連接。

·檢測模式選擇輸入
BGS功能：連接到0V
FGS功能：連接到+V

符號…D  :反向電流極性保護二極管
           Z_D:電涌吸收齊納二極管
           Tr:PNP輸出晶體管

連接器插孔位置(插件型)

檢測特性圖(典型)

CX-441 / CX-441-P短檢測距離型

檢測范圍性		投光光線
·設定距離:25mm	·設定距離:50mm

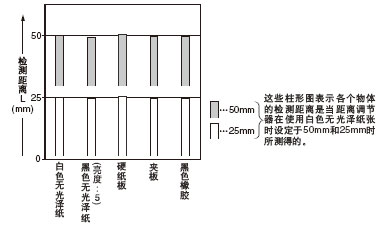

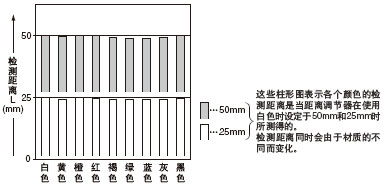

顏色(50×50mm彩色圖紙)和檢測距離間的相互關系

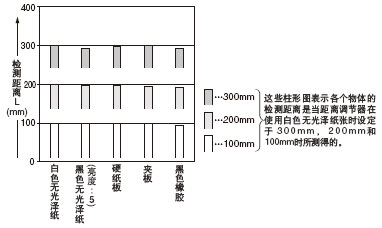

材質(50×50mm)和檢測距離間的相互關系

CX-442 / CX-442-P長檢測距離型

檢測范圍性
·設定距離:100mm	·設定距離:200mm	·設定距離:300mm
投光光線

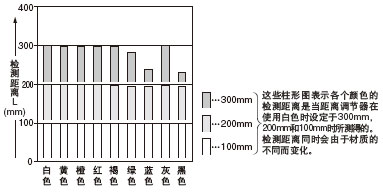

顏色(50×50mm彩色圖紙)和檢測距離間的相互關系

材質(50×50mm)和檢測距離間的相互關系

使用指南

該產品非安全性傳感器。其危險部分可能會導致人身傷害或財產損失。它只是普通的物體檢測傳感器。

安裝

·緊固扭矩應為0.5N·m以下。	·請注意必須根據物體運動的方向安裝傳感器。
		不要使傳感器在這個方向進行檢測，可能會不穩定。

·當檢測一個光澤物體(鋁或銅片等)或有光滑表面或鍍層的物體時,請注意由于角度變化和物體表面褶皺等會出現無法檢測到物體的情況。
·由于背景處有光澤物體，由于背景物體的角度變化會引起錯誤操作。在這種情況下，傾斜安裝傳感器且用實際檢測物體確認。
·注意在傳感器正前方有檢測盲區。

·當傳感器下有光澤物體時，使用傳感器時請稍微向上傾斜以避免錯誤操作。

穩定指示燈

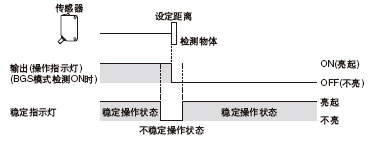

·因為CX-440系列使用一種2節光電二極管作為其接收元件，并且根據檢測物體所反射的相關光束角度差異進行檢測，所以輸出和操作指示燈(橙色)將根據物體的距離工作。
另外，穩定指示燈(綠色)顯示設定距離的余量。

操作模式開關

操作模式開關	說明
	當操作模式開關按順時針方向充分旋轉時(L側)則進入檢測-ON模式。
	當操作模式開關按逆時針方向充分旋轉時(D側)則進入檢測-OFF模式。
注：使用陰性螺絲刀(請另行預備)慢慢旋轉調節器。過度用力會對調節器造成損壞。

·選擇BGS或FGS功能，輸出操作會產生如下變化。

BGS

檢測ON
(L-ON)

ON
OFF

檢測OFF
(D-ON)

ON
OFF

FGS

檢測ON
(L-ON)

ON
OFF

檢測OFF
(D-ON)

ON
OFF

BGS/FGS功能

·BGS/FGS功能�？筛鶕尘昂蜋z測物體的位置選擇BGS或FGS功能。
BGS功能	FGS功能
·當檢測物體遠離背景時，使用該功	·在檢測物體與背景接觸或檢測物體是光澤物體等情況下，使用該功能。

距離調節

·使用本產品時，請確定調整距離。
·由于本產品的距離調節器是5回轉調節器，當點A和點B按下表說明調節時，點A和點B之間可能不止1個回轉。因此切記，旋轉兩個點找到最佳位置。
·請確認在距離調節之前進行檢測模式選擇輸入(粉紅色/2)接線。如果在距離調節之后接線，檢測區會發生變化。

·用陰性螺絲刀(請另行預備)逐步輕微地旋轉距離調節器。為了保逐步輕微地旋轉距離調節器。為了保如果調節距離時調節器空轉，請重新進行調節。

使用BGS功能時

使用FGS功能時

步驟	說明	距離調節器
1	按逆時針方向將距離調節器充分旋轉到最小檢測距離位置。(約40mm,CX-441□約20mm)。
2	根據要求距離放置檢測物體，按順時針方向逐步旋轉距離調節器，找到傳感器進入檢測條件的點A。
3	移開檢測物體，按順時針方向進一步旋轉調節器直到傳感器再次進入檢測狀態。一旦進入，向后旋轉距離調節器直到傳感器回到非檢測條件。該位置為點B。如果按順時針方向充分旋轉調節器，但傳感器仍未進入檢測狀態，調節器充分旋轉到的位置被視為點B。 (由于本傳感器裝備了5回轉的調節器，點A和點B之間可能不止1個回轉。)
4	穩定檢測物體的最佳位置即點A和點B的中心。

步驟	說明	距離調節器
1	按順時針方向將距離調節器充分旋轉到最大(約300mm，CX-441□約50mm)。
2	在傳感器檢測背景的狀態下，按逆時針方向逐步旋轉距離調節器，找到傳感器進入非檢測條件的點A。
3	根據要求距離放置檢測物體，按逆時針方向進一步旋轉調節器直到傳感器再次進入非檢測環境。一旦進入，向后旋轉距離調節器直到傳感器回到檢測條件。該位置為點B。如果按逆時針方向充分旋轉調節器，傳感器仍未進入非檢測環境，調節器充分旋轉到的位置被視為點B。(由于本傳感器裝備了5回轉的調節器，點A和點B之間可能不止1個回轉。)
4	穩定檢測物體的最佳位置即點A和點B的中心。

配線

其他

·請確認在電源關閉狀態下進行接線和調節。
·錯誤接線會損壞傳感器。
·請確認電源電壓在額定范圍內變化。
·如果電源由一商用開關調節器提供，請確保電源的接地端子(F.G.)接地。
·如果該產品附近使用產生電器噪音的設備(開關調節器，轉換發動機等)請將設備機架接地端子(F.G.)穩妥接地。
·0.3mm²以上電纜可延長至100m。但為減少噪音，使接線盡可能短。
·請勿與高壓線或電源線在同一電線管內運行線路。這可能會由于感應引起失靈。

·電源接通后的短時間(50mm)內，請勿使用。
·請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。
·本傳感器僅適于室內使用。
·距離調節器是機械操作的。避免摔落或其他震動。
·請勿在有過度水蒸氣，灰塵等，或可能與水及腐蝕性氣體直接接觸的地方使用本傳感器。
·請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
·本產品不可在有易燃易爆氣體的環境下使用。
·不可拆卸或改裝傳感器。

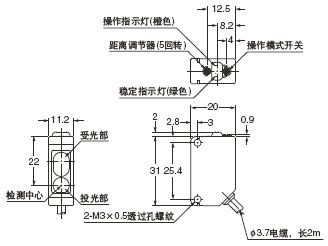

尺寸(單位：mm)

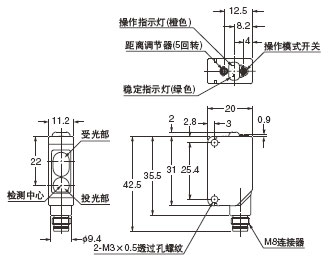

CX-441(-P) CX-442(-P)傳感器	CX-441(-P)-Z CX-442(-P)-Z傳感器
