產品名稱：
|

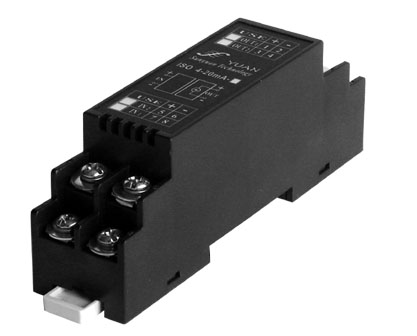

ISO系列 Pt100熱電阻溫度隔離變送器 IC
|
|
型 號：
|
ISO W-Z
|
|
價 格：
|
|
|
品 牌：
|
|
|
|
|
| ISO系列 Pt100熱電阻溫度隔離變送器 IC |
| 三線、四線或兩線 Pt100熱電阻信號直接輸入，內置線性化處理和長線補償電路。 |
|
|
產品特點：
● 三線、四線或兩線 Pt100熱電阻信號直接輸入
● 精度、線性度誤差等級： 0.2級（相對溫度）
● 內置線性化處理和長線補償電路
● 電源、信號：輸入/輸出 3000VDC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 國際標準信號輸出：4-20mA/0-5V/0-10V等
● 低成本、超小體積，使用方便，可靠性高
● 標準DIP 24 Pin符合UL94V-0阻燃封裝
● 工業級溫度范圍: - 45 ~ + 85 ℃
SunYuan ISO Z-W系列隔離變送器是一種將熱電阻信號按溫度高低隔離轉換成與溫度成線性標準信號的混合集成電路。該電路在同一芯片上集成了一組多路高隔離的DC/DC電源，幾個高性能的信號隔離器和熱電阻線性化、長線補償、干擾抑制電路，特別適用于Pt100熱電阻信號隔離轉換成標準信號，溫度信號的變送與無失真遠傳，工業現場PLC或DCS系統的溫度信號采集與隔離。
芯片內部集成了高效率的DC-DC，能產生兩組互相隔離的電源分別給內部輸入端放大電路、調制電路供電和輸出端解調電路、轉換電路、濾波電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求�！�
ISO Z-W系列溫度信號隔離放大器使用非常方便，只需很少外部元件，即可實現Pt100熱電阻信號的隔離變送。并可以實現工業現場溫度控制信號一進兩出、一進四出的功能。
應用方案：
應用SunYuan ISO Z-W系列隔離變送器和SunYuan ISOEM系列隔離放大器很容易實現熱電阻信號的一路輸入，多路輸出。
一路輸入，多路輸出應用方案的原理：將ISO Z-W隔離變送器輸出的信號，接到ISOEM隔離放大器的輸入端，ISOEM隔離放大器就會輸出一組與輸入端完全隔離的信號，這樣就實現了一路熱電阻信號的輸入，兩路互相隔離的標準信號的輸出。同理，將ISO Z-W隔離變送器輸出的信號，接到多個ISOEM隔離放大器的輸入端，每個ISOEM隔離放大器都會輸出一組與輸入端完全隔離的信號，這樣就實現了一路熱電阻信號的輸入，多路互相隔離的標準信號的輸出。
一路熱電阻信號輸入，兩路信號輸出的請參看以下應用方案：
應用方案1：一路熱電阻信號輸入，兩路電壓信號輸出
利用模塊ISO Z1-W3-P1-O4和模塊ISOEM-U1-P1-O5實現一路Pt100信號輸入（溫度范圍0-150℃），
兩路互相隔離的電壓信號輸出，其中一路輸出0~5V信號，另一路輸出0~10V信號。即將模塊ISO Z1-W3-P1-O4的輸出端并接到模塊ISOEM-U1-P1-O5的輸入端。
應用方案2：一路熱電阻信號輸入，兩路電流信號輸出
利用模塊ISO Z1-W2-P1-O1和模塊ISOEM-A4-P1-O1實現一路Pt100信號輸入（溫度范圍0-100℃），
兩路互相隔離的4-20mA電流信號輸出。即將模塊ISO Z1-W2-P1-O1的輸出端串上模塊ISOEM-A4-P1-O1的輸入端，再輸出4-20mA電流信號，同時ISOEM-A4-P1-O1也輸出一組輸出4-20mA電流信號。
詳細技術資料：
http://www.sun-yuan.com/download/20089316454814221.pdf
|
|
|
|
