系統概述
機房的安全對電信網絡設備的穩定運營有重要影響，其數量多、分步廣、監控信息統一的特點，適合無人監控，以降低運行維護成本。

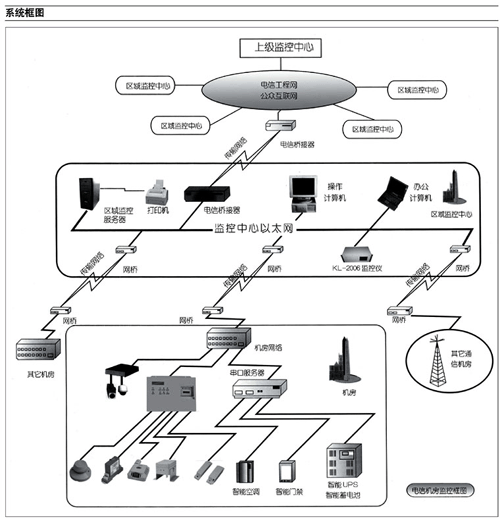

本系統通過數據采集器及傳感器實現機房內各種信息的采集，利用電信現有各級傳輸資源，設立鎮（鄉）、縣（區）、市及省的多級監控網絡，實現機房告警及數值的采集、顯示、統計與分析等管理功能。
系統使用電子地圖顯示、方便信息的統計與分析，設有四級管理權限，擴容方便，還可接入視頻、門禁、動力及空調監控子系統，實現各級報警與執行機構的聯動，穩定可靠。
硬件設備
· KL-S系列采集器實現機房信息的采集、處理、傳輸及告警輸出，特點如下：
· 直接連接一個或多個溫濕度、火災煙霧、紅外、門磁、浸水、交流電壓及直流電壓傳感器，提供外接傳感器電源；
· 字符液晶第一行循環顯示的溫度、濕度、交流電壓及直流電壓值模擬量數據，第二行循環顯示溫度、濕度、交流電壓、直流電壓、火災
煙霧、紅外及門磁盜警、地面積水等告警信息；
· 配置有4-16路繼電器，實現現場聲光報警，空調起停及其它設備的遠程控制，對煙霧傳感器進行復位操作，判斷火災告警是否真實；
· 可選RS232/485/422、以太網通訊接口，通過電信傳輸網絡實現信息傳輸，采集器的地址和通訊速度可設置；
· 按鍵設置溫度、濕度、電壓上下限報警參數，設置火災煙霧、紅外、門磁、浸水等傳感器的告警狀態，設置每種報警發生后繼電器輸出
通道及對應告警燈的指示；
· 可選220VAC、48VDC和24VDC的任一種供電電源；
· 通訊及傳感器接口有過壓及雷擊的防護電路，硬件和軟件上均采取先進的抗干擾措施，長期可靠的運行;
· 在規模較大的機房中，使用KL-2006 多路監控儀，實現多監控點的監測；
· JWSL-2AT溫濕度傳感器，溫度測量范圍-10～60℃，準確度±0.5℃，濕度測量范圍0～100%R.H，準確度為±3%R.H；
· 通過JTY-LZ－1424離子煙霧傳感器，監控環境的防火安全；
· 門磁MC-31或被動紅外防盜傳感器PA-460，監控環境的防盜安全；
· 連接浸水傳感器JS-HS，監測地面積水，消除由于積水可能造成的設備損傷；
· 連接KL-PT1AC，監測220VAC或380VAC停電狀態；
· 通過協議轉換器KLM-4052/4實現UPS、蓄電池組、空調等智能設備數據接入；
· 支持接入用戶自定的其它傳感器。
傳輸方式
· 利用機房與監控中心2M傳輸線路，增加網橋設備，提供串口或以太網接口;
· 采集器RS-232/485接口連接到電信機房設備已有的“透明”串口;
· 增加“串口服務器”，采集器RS-232/485接口連接到“串口服務器”的串口;
· 采集器以太網（RJ45）接口連接到機房交換機的以太網接口。
監控軟件
· 采用KLV2000系列專用監控軟件，在監控中心對環境監控的數據信息進行采集和報警處理；
· 監控軟件采用SQL-Server數據庫結構，提供數據信息查詢、參數設置、報表曲線分析、監控位置安排、報警位置顯示、數據制表打印，系統分級管理等功能；
· 支持四級用戶管理權限，各級管理權限可設置，遠程控制傳感器工作狀態，提供軟件布防和撤防功能，使用更加靈活；

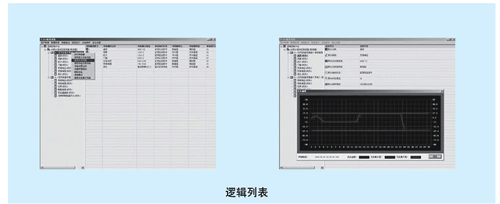

· 軟件界面清晰直觀，具有彈出式窗口，四級樹形結構查詢，按照邏輯視圖顯示設備鏈接信息，實現每一級設備的添加、刪除、修改、屏蔽及相關參數設置等管理功能，用戶可任意設置不同報警級別，語音提示報警信息；
· 通過位置視圖定位及顯示每級設備在電子地圖上的物理位置，直觀的實現報警信息狀態及位置的檢索，同時提供報警地圖；
· 可接入視頻系統及門禁系統，實現報警聯動。
應用擴展
電力變電站、計算機機房、洞庫、小區市政設施及其它無人職守的機房。
訂貨指南
· 能提供的數據傳輸方式：RS-485、以太網、電信2M鏈路、電話線或無線GPRS；
· 整個網絡監測的機房數量及分布的地理位置，監控中心的位置；
· 明確每個機房溫濕度、電壓、紅外、浸水及其它需監控信息的數量及位置；
· 提供特殊智能設備的通訊協議及需要監測的信息；
· 監控軟件的特殊功能，如聲音告警、短消息告警、特殊報表的定制等功能。
|
