系統概述
KLP4200車輛檢測分析系統用于新車定型試驗過程中，車輛各部位工作狀態的監測。利用溫度、轉速、壓力、風速、流量等傳感器實時檢測車輛運行過程中各部件的狀態，并將狀態信息記錄于KL-3140便攜采集設備中，再使用實驗室計算機的以太網接口提取所有運行過程的數據，運用我司提供的數據分析軟件，產生檢測所需的各種數據報表。
KL-3140采集器還可以通過無線的GPRS模塊實時遠傳到監控中心，監控軟件將數據按照Excel表格方式導出記錄數據，有利于用戶軟件的進一步處理。系統使用嵌入式硬件和軟件技術，硬件穩定可靠，軟件編程靈活方便，能監測多個型號的測量運行狀態。

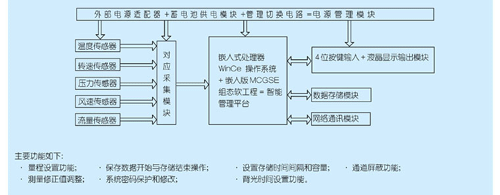

硬件設備
采集器連接溫度、轉速、壓力、風速、流量及其它傳感器，監測車輛運行時各設備的工作狀態，實現狀態采集、分析與記錄功能。使用高分辨率液晶人機界面，實時顯示各傳感器的數值，面板按鍵用來設置儀器參數。采集器還可接入更多類型的傳感器，實現其它數據的采集、存儲與顯示。
采集器數據存儲選用32M Flash介質的CF卡，內含智能管理軟件，保存歷史數據5萬條，還可增加存儲容量，最大到256M。
采集器的電源管理模塊內置400VAH的Ne-Hi蓄電池組，提供24VDC供電電源，在滿負載情況下可連續工作8小時，交流220V充電自動管理，具有電源欠電指示。
選用輕質高強度鋁合金支架構造，輕便且抗震性良好。

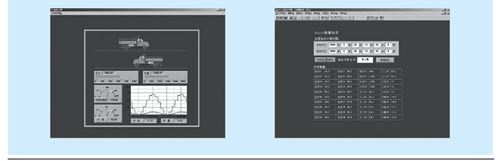

監控軟件
計算機通訊與采集器通過以太網通訊時，采集器將存儲數據上傳到計算機，使用隨機適配的一個MCGS通用版組態軟件對數據進行分析。
|
