U-7232 USB 轉 7 個 RS232 串口轉換器使用說明書
U-7232 用于實現 USB 到 7 個 RS232 串口的轉換，將計算機的一個 USB 口擴展成 7 個 RS232 串口，該產品的工作電源由 USB 端口供給，無需外接電源，本產品支持多種 PLC 等工控設備與計算機的通信，有別于市售的其它同類廉價產品。本產品內置防靜電保護電路，獨具數據收、發指示燈。
主要技術參數：
• 適用于 PC 機上的 USB 串口，操作系統： Win98/2K/XP 、 MAC OS-9/X 、 Linux 2.40 and
greate
• USB 端口供電，無需外接電源，工作電流 <350mA
• 輸出為 DB 9M （針座）標準 DTE 方式的 RS232 串口
• RS232 的最大通信距離為 50 米
• 通信速率為 300bps ～ 1Mbps ，標準波特率自適應
• 支持 UART 數據格式：數據位： 5 、 6 、 7 、 8 ，停止位： 1 、 1.5 、 2 ，校驗位：奇、
偶、標志、空格、無校驗
• RS232 端口具有± 15kV 靜電放電沖擊保護
• 工作溫度 :-20 ～ 70 ℃
• 外形尺寸（長×寬×高）： 275 × 120 × 40
產品外形及端子信號定義：

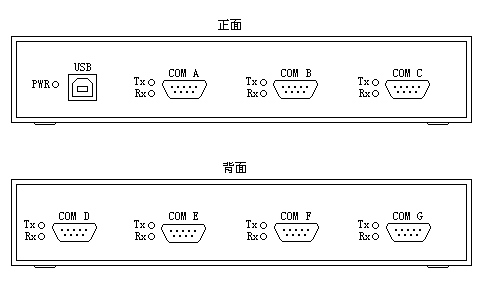

U-7232 為盒式外形，其底部設有壁掛安裝孔， RS232 端口為 DB 9M 插座，每一個 RS232 串口均設有數據收、發指示燈，如下圖所示：
圖中各部件的名稱：
PWR ：電源指示燈， USB ： USB-B 型插座， Tx ：數據發送指示燈， Rx ：數據接收指示燈， COM A ～ G ： RS232 串口插座。
COM A ～ G 這 7 個 RS232 串口插座的針腳信號排列同電腦上的 RS232 串口完全相同，如下表所示：
COM A ～ G RS232 插座（ DB 9M ）針腳信號排列 針腳號
U-7232 驅動程序安裝方法：
U-7232 串口轉換器的驅動程序安裝非常方便，用隨產品所配的 USB 電纜將 U-7232 的 USB 口與電腦的 USB 口連接后，系統會提示發現新的硬件，按照對話框提示將隨產品提供的光盤放入光驅，依提示按下一步執行安裝，安裝完成后，在 Windows 的“開始菜單 \ 設置 \ 控制面板 \ 系統 \ 硬件 \ 設備管理器”的端口項目下會出現 7 個新增加的 COM 口及對應的驅動屬性，這 7 個新增加的 COM 口便是 USB 擴展出來的串口，在通信軟件中選定這些口即可，就象使用傳統的 COM 口一樣。
詳細的安裝方法請看隨光盤上的《 USB 轉串口驅動程序安裝說明》。
產品的應用：
U-7232 除可作為普通的 RS232 串口使用外，還支持電腦與大多數 PLC 等工控設備的通信，下表是電腦的 USB 口通過 U-7232 轉換成 RS232 后連接傳統的串口編程電纜與部分 PLC 通信的測試結果（ Win2000/XP 操作系統）
