產品名稱: BH-232 RS232接口保護器
型 號: BH-232
價 格: 0.00
品 牌:

收藏此產品     查看收藏

BH-232 RS232接口保護器使用說明



此保護器被設計用來保護RS232接口,采用當今先進的TVS(TRANSIENT VOLTAGE SUPPERSSOR)瞬態電壓抑制器,正常情況下TVS管呈高阻狀態,當TVS管兩端經受瞬間的高能量沖擊時,它能以極高的速度將其兩端的阻抗降低,吸收一個大電流,從而把其兩端的電壓鉗制在一個預定的數值上,保護后面的電路元件不因瞬態高壓沖擊而損壞。本保護器能有效的抑制雷電、靜電、以及各種原因在線路上的產生的浪涌電壓和瞬態過壓,并且極小的極間電容保證了RS232口的高速傳輸。

本產品的外形分為DB9F/DB9M和DB25F/DB25M兩種,用戶訂貨時請申明,分別用于9針和25針兩種標準RS232插口,所有信號線均按標準RS232接口信號定義,即插即用,本保護器保護了RS232接口的全部信號,并對信號線與信號線之間、信號線與信號地線之間、信號線與屏蔽地之間等進行了全方位的保護。


主要技術參數:

1、擊穿電壓標稱值:30V,雙向
2、承受瞬態沖擊功率:500W,一萬次以上器件不失效
3、響應時間:<10 -12 秒
4、最高速率:1Mbps/S
5、保護線路:DB9:1/2/3/4/6/7/8/9,SG:5,PG; DB25:2/3/4/5/6/8/20/22,SG:7,PG:1
6、外形尺寸:60×35×17(DB9)、 60×50×17(DB25)
7、重量:25克(DB9)、45克(DB25)
8、最高使用溫度:175 ℃

使用方法:

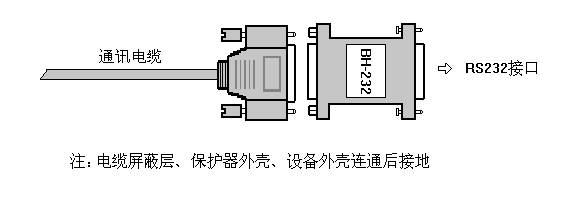

如圖所示將本保護器直接串插與RS232接口和原通訊電纜線之間即可,要求將保護器的外殼和通訊電纜的屏蔽層以及設備的外殼連通并接地。
