BH-485 RS422/RS485/CAN接口保護器使用說明
此保護器被設計用來保護RS422/RS485/CAN接口，采用當今先進的TVS（TRANSIENT VOLTAGE SUPPERSSOR）瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。本保護器能有效的抑制雷電、靜電、以及各種原因在線路上的產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS422/RS485/CAN接口的高速傳輸。
本產品的外形為DB9M/DB9M轉接盒大小，并帶有可拆卸的接線端子，使用十分方便。 本保護器保護了RS422/RS485/CAN接口的全部信號，并對信號線與信號線之間、信號線與信號地線之間、信號線與屏蔽地之間等進行了全方位的保護。
主要技術參數：
1、擊穿電壓標稱值：10V，雙向
2、承受瞬態沖擊功率：500W，一萬次以上器件不失效
3、響應時間：＜10 -12 秒
4、最高速率：1Mbps/S
5、保護線路：DB9：3/8/2/7，SG：5，PG
6、外形尺寸：60×35×17
7、重量：35克
8、最高使用溫度：175 ℃
使用方法：

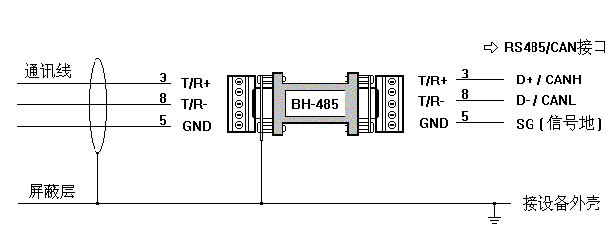

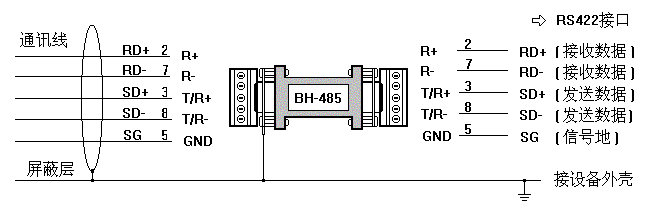

如圖所示將本保護器直接串接在RS422/RS485/CAN接口和原通訊電纜線之間即可，您可使用接線端子接線或拔掉接線端子采用DB9插頭接線，要求通訊電纜的屏蔽層和保護器外殼以及設備的外殼連通并接地。
