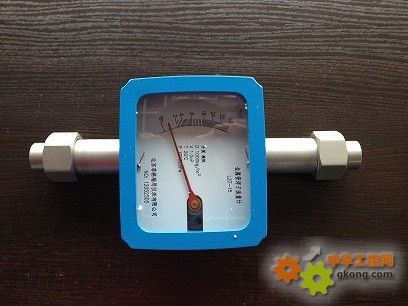

LZ系列金屬管浮子流量計
一、 產品概述
LZ金屬管浮子流量計是工業自動化過程控制中常用的一種改變面積流量測量儀表。具有體積小、檢測范圍大、使用方便等特點。它可以用來測量液體、氣體、以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。LZ系列智能金屬管浮子流量計有就地顯示型和智能遠傳型，帶有指針顯示瞬間/累積流量液晶顯示，上、下限報警輸出，累計脈沖輸出，批次控制，標準的二線制4-20Ma電流輸出等多種形式，為用戶使用提供了非常廣闊的選擇空間。
根據測量管結構的不同，LZ系列金屬管浮子流量計可根據用戶不同要求選擇不同的測量管形式，在維護和清潔方面有進一步的完善，在此基礎上，配上金屬管浮子流量計指示器，即可構成智能金屬管浮子流量計。多年來金屬管浮子流量計的各種優良性能和可靠性，以及較好的性價比，廣泛受到了石化、鋼鐵、電力、冶金、輕工、食品、制藥、水處理等行業的青睞。
二．主要特點
1． 適用于小口徑和低流速介質流量測量。
2． 工作可靠，維護量小，壽命長。
3． 對于直管段要求不高。
4． 較寬的流量比10：1。
5． 雙行大液晶顯示，可選現場瞬時/累積流量顯示，可帶背光。
6． 單軸靈敏顯示。
7． 非接觸磁耦合傳動。
8． 全金屬結構，適于高溫、高壓和強腐蝕性介質。
9． 可用于易燃、易爆危險場合。
10．可選二線制、電池、交流供電方式。
11．帶有數據恢復，數據備份及掉電保護功能。
三、技術參數
1. 量程比：標準型：10﹕1 ， 精 度：標準型1.5級
2. 壓力等級：標準型：DN15-DN50 4.0MPa DN80-DN200 1.6MPa
3. 介質溫度：標準型：-80℃～+200℃ 防腐型: 0℃～85℃
4. 介質黏度：DN15: η<5mPa.S DN25-DN150: η<2500mPa.S
5. 環境溫度： -25℃～+60℃
6. 連接形勢： 標準法蘭或螺紋，電纜接口：M20×1.5
7. 供電電源：標準型：24VDC供電，電池型：3.6V鎳氫電池
8. 報警輸出：上限或下限瞬時流量報警
9. 防護等級：IP65，防爆標志：本安型iaⅡCT5 隔爆型dⅡCT5
四.選型指南
|
測量管結構A |
|
接液材質B |
管道口徑C |
附加結構D | |||
|
10 |
下 進 上 出 |
R0 R1 RP Ti RL |
Ocr18Ni12Mo2Ti 1Gr18Ni9Ti PTFE 鈦合金 316L |
DN15 DN25 DN50 DN80 |
DN100 DN150 DN200 |
無 T Z G Y |
夾套型 阻尼型 高溫型 高壓型 |
|
11 |
下 進 側出 |
R0 R1 RL |
Ocr18Ni12mo2Ti 1Gr18Ni9Ti 316L |
DN15 DN25 DN50 DN80 |
DN100 DN150 DN200 |
無 Z G Y |
阻尼型 高溫型 高壓型 |
|
52 |
側 進 側出 |
R0 R1 RL |
Ocr18Ni12mo2Ti 1Gr18Ni9Ti 316L |
DN15 DN25 DN50 DN80 |
DN100 DN150 DN200 |
無 Z G Y |
阻尼型 高溫型 高壓型 |
|
13(右進左出) 14(左進右出) |
|
R0 R1 RL |
Ocr18Ni12mo2Ti 1Gr18Ni9Ti 316L |
DN15 DN25 DN50 DN80 |
DN100 DN150 DN200 |
無 Z G Y |
阻尼型 高溫型 高壓型 |
指示器形式代碼組合
|
E 指示器形式代碼組合(對于遠傳4-20mA標準電流型指示器，可選擇HART協議) | |
|
無 |
就地指示器，機械指針指示瞬時流量。 |
|
A |
24V供電，機械指針指示瞬時流量， 遠傳4-20mA標準電流 |
|
B |
24V供電，液晶顯示瞬時/累積流量， 遠傳4-20mA標準電流 |
|
C |
電池供電，無信號輸出 |
|
D |
220V供電，液晶顯示瞬時/累積流量，遠傳4-20mA標準電流 |
|
防爆標志 | |
|
無 |
普通不防爆 |
|
I |
本安型 方型殼體 |
|
d |
防爆型 |
|
報警 | |
|
無 |
無報警 |
|
K1 |
上限報警 |
|
K2 |
下限報警 |
|
K3 |
上、下限報警 |
五.流量表
|
|
水L/h |
空氣 | ||
|
口徑 |
浮子號 |
材質R0、R1、Ni、RL |
材質PTFE |
m3/h |
|
DN15 |
F15.1 |
2.5～25 |
|
0.07～0.7 |
|
F15.2 |
4.0～40 |
2.5～25 |
0.11～1.1 | |
|
F15.3 |
6.0～60 |
4.0～40 |
0.18～1.8 | |
|
F15.4 |
10～100 |
6.0～60 |
0.28～2.8 | |
|
F15.5 |
16～160 |
10～100 |
0.4～4 | |
|
F15.6 |
25～250 |
16～160 |
0.7～7.0 | |
|
F15.7 |
40～400 |
25～250 |
1.0～10 | |
|
F15.8 |
60～600 |
40～400 |
1.6～16 | |
|
DN25 |
F25.0 |
100～1000 |
60～600 |
3.0～30 |
|
F25.1 |
160～1600 |
100～1000 |
4.5～45 | |
|
F25.2 |
250～2500 |
160～1600 |
7.0～70 | |
|
F25.3 |
400～4000 |
250～2500 |
11～110 | |
|
DN50 |
F50.0 |
600～6000 |
|
18～180 |
|
F50.1 |
1000～10000 |
400～4000 |
25～250 | |
|
F50.2 |
1600～16000 |
630～6300 |
40～400 | |
|
F50.3 |
2000～20000 |
1000～10000 |
60～600 | |
|
DN80 |
F80.0 |
2500～25000 |
1600～16000 |
60～600 |
|
F80.1 |
4000～40000 |
2000～20000 |
100～1000 | |
|
F80.2 |
5000～50000 |
2500～25000 |
150～1500 | |
|
DN100 |
F100.0 |
6000～60000 |
4000～40000 |
180～1800 |
|
F100.1 |
8000～80000 |
5000～50000 |
240～2400 | |
|
F100.2 |
10000～100000 |
8000～80000 |
300～3000 | |
|
DN125 |
F125.0 |
10000～100000 |
8000～80000 |
300～3000 |
|
F125.1 |
25000～125000 |
10000～100000 |
| |
|
DN150 |
F150.0 |
25000～125000 |
10000～100000 |
|
|
F150.1 |
30000～150000 |
25000～125000 |
| |
北京菲格瑞思儀表有限公司
地址：北京市海淀區上地三街9號金隅嘉華大廈B906
電話：010-51653377-807 手機：15810955952
聯系人：宋成秋
傳真：010-62965596
網址：www.fege.cn
