一、功能描述
1、8路光電隔離數字量信號輸入:3路8位高速20KHZ的晶體管輸出,8路可編程頻率PWM信號輸出。可實現對8路開關量信號狀態采集、3路數字量輸出或20KHZ高速PWM輸出、8路(5V~30V)直流電壓進行脈沖占空比的控制和脈沖頻率的控制。
2、可靈活應用在各種自動控制場合:如舞臺燈光調光控制、戶外景觀燈調光控制;發熱絲調壓、調功、激光源調功;直流電機調速、比例閥、變頻器、空調等負載。
3、工作方式有兩種:獨立控制、串口監控。獨立控制模式是控制器根據單片機程序邏輯實現自動獨立控制;串口監控模式是由電腦等設備做上位機,在線通過串口發送指令與控制器通信,來實時監控輸入輸出。

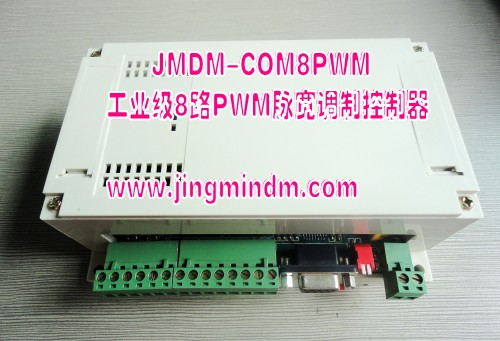

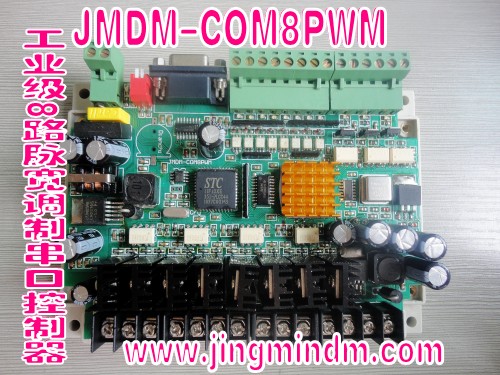

4、JMDM-COM8PWM串口在線脈寬調制輸出系統構成:JMDM-COM8PWM在串口監控方面的范例應用,由JMDM-COM8PWM工業控制器(已寫入單片機底層程序)、電源、串口線、普通電腦(需運行精敏串口監控軟件)四部分組成,以串口監控8路場效應管脈寬調制輸出為主要特征,又可簡稱為精敏在線脈寬調制輸出系統、JMDM RS485/232串口控制PWM系統。
5、JMDM RS485/232串口控制PWM系統特點:客戶無需懂專業編程語言,直接使用精敏串口監控軟件或根據通信協議利用通用軟件如串口調試助手發送字符串,即可輕松實現利用電腦串口在線控制8路場效應輸出的占空比從而實時調節8路輸出電壓、功率。隨產品可提供上位機串口控制的VB范例程序和通信協議,方便客戶在此基礎上進行二次開發、集成使用;可用于電腦串口通信實現調光、調壓、調功、直流電機調速控制的學習、實驗及各種工業應用。
二、技術參數
1、工作電源:12V~24V 1A,交直流通用;通常標配為24V1A電源。有過壓保護以及雷擊靜電保護功能;
2、采用8051工業級的單片機;采用硬件高速運算,具有高速穩定等特點;
3、數字量輸入:8路高速光電隔離數字量輸入,可用于外接各種傳感器(如外接光電式,電容式,電感式,霍爾式等各種傳感器)實現開關量的檢測控制;
4、數字量輸出:
1)3路高速晶體管輸出:20KHZ固定高速頻率,晶體管輸出類型,PNP輸出形式,一般作為光電隔離數字量輸出使用。當用作PWM輸出時,8位占空比精度,可控制負載電壓范圍為直流5~24V,輸出最大負載電流是4A,可用于控制比例閥,舵機,變頻器等外部負載;
2)8路PWM輸出:可編程設定頻率范圍0~20KHZ,場效應管輸出類型,NPN輸出形式,8位占空比精度,作為8路調光、調壓、調功輸出通道,可控制負載電壓范圍為直流5V~30V,輸出每路負載最大電流是10A,可外接燈光、發熱絲、電機等負載實現調光、調壓、調速功能;
5、精確時間運算及控制:有并行時鐘芯片,編程可實現年、月、日、時、分、秒的精確時間運算及控制;
6、系統穩定性:采用特有的抗高頻干擾電路,工作穩定可靠,其中每路場效應管輸出都有全光電隔離;可抗雷擊以及靜電沖擊;有看門狗功能,有死機自動復位功能;
7、存儲空間:32K的程序空間,32K的數據空間;
8、通信接口:1路RS232(抗15千伏靜電沖擊),可直接通過串口下載程序實現獨立控制;或與上位機如與電腦、觸摸屏通信而實現遠程控制、上位機監控;
9、豐富的可擴展性:可通過RS485接口與精敏其它系列的控制板組網通信,完成其它如步進伺服控制、模擬量輸入輸出、數字量輸入輸出等多種功能的大型控制系統;
10、控制距離:簡單需求用RS232通信,電腦與控制器之間是一對一的關系,通信距離最大10米;
復雜需求可以采用RS485通信,電腦與控制器之間是一對多的關系;通信距離最大可達1千米左右,每個控制器可以設定不同的地址,一臺電腦最多可控制255個控制器;
11、安裝尺寸:一體化緊湊型設計,便利的固定孔安裝,也可用導軌安裝:外殼尺寸:長×寬×高為:154mm×126mm×60mm;
三、規格
1、工作溫度:-10~+85°C;
2、濕度:5~95% 無凝結 ;
3、功耗(無外部設備): +12V@ 0.1A (典型值) ;
4、外殼安裝尺寸:長×寬×高為:154mm×126mm×60mm;可用導軌或螺釘安裝。
四、用途
1、控制直流電機調速;控制比例閥,用于控制閥門開啟的大小;控制空調、變頻器等。
2、控制各種燈光的調光、調壓、調功;
3、控制電熱絲發熱量大小、激光源的能量大小等。
