廈門才茂最新低功耗GPRS DTU應用于油田現場監測
http://www.gjzbw99.com 2011-11-07 14:45 來源：廈門才茂通信科技有限公司
廈門才茂最新推出的業內最低功耗寬溫GPRS DTU——CM3180P/CM3180EP，已應用于山東省油田現場監測項目,初期已提供300臺產品。
CM3180P/CM3180EP采用單芯片SOC方案設計，整機功耗是業內迄今最低的一款產品。產品可以通過硬件管腳關閉系統電源功耗<0.1mA,可以實現系統休眠功耗<1mA，產品待機功耗<15mA,數據傳輸功耗<90mA（功耗跟基站信號強度有關）。同時CM3180P/EP也設計成寬溫的環境，產品可以適應極其苛刻的高溫和低溫環境（-40 ºC～80 ºC).
該產品采用ARM9工業級高性能嵌入式處理器，以實時操作系統為軟件支撐平臺,超大內存,內嵌自主知識產權的TCP/IP協議棧；同時提供串口RS232、RS485接口、RS422接口、TTL接口或者USB接口，設備可以直接客戶的串口/USB設備相連；設備支持雙數據中心備份，以及多數據中心同步接收數據等功能；設備提供在線維持技術，保持數據終端永久在線，保存數據鏈路任何時候暢通，實現高速、穩定、可靠的TCP/UDP透明數據傳輸功能。正對對網絡流量和產品功耗比較敏感的客戶，本產品支持語音、短信、數據觸發上線以及超時自動斷線的功能，降低流量降低產品功耗，實現低功耗功能。
該產品擁有ARM9工業級處理器和智能三級保護，它不但通過電力3000V電擊測試，還擁有專利技術，產品性能穩定可靠。
該產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、氣象檢測、地震監測，交通控制等等行業。

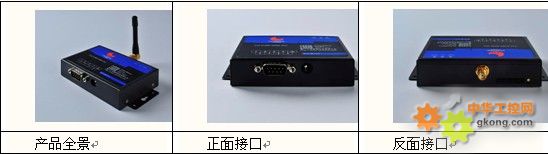

CM3180P產品接口圖：

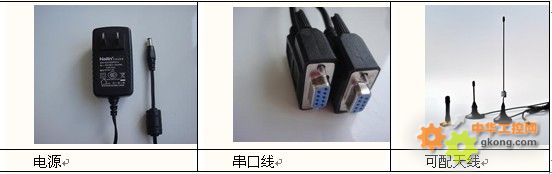

CM3180P產品配件圖片：

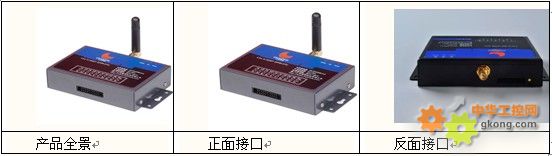

CM3180EP產品接口圖：

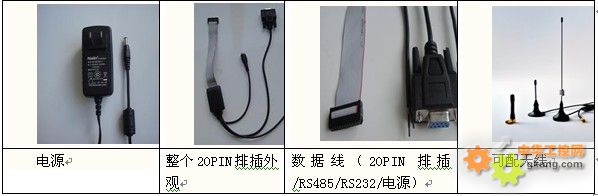

CM3180EP產品配件圖片：
二、產品特性
工業級設計
1. 低功耗設計（<0.1mA），寬溫設計（-40 ºC～80 ºC）。
2. 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定。
3. 強化電路板：PCB采用遵循3H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
4. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
5. 工業級電源：寬壓電源設計，電源適應范圍為DC5V~DC35V，內置電源反向保護和過壓過流保護。
穩定可靠
1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VWM（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
2. UIM/SIM卡ESD保護：1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護。
3. 串口ESD保護：RS232/RS485/TTL/RS422,內置15KV ESD保護。
4. 金屬外殼：采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域。
5. 所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。
6. DNS自動獲取：自動獲取DNS，不再需要人工配置輸入DNS；規避了因為選擇的DNS服務器異常，導致DTU設備當機的嚴重現象。
7. 完善的協議棧：新系統加載了完善的TCP/IP協議棧，采用了完善的TCP/IP協議棧；使網絡通信性能優異，掉線概率極大降低。
8. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。
功能強大
1. TCP透明數據傳輸和UDP透明數據傳輸；支持多種工作模式
2. 支持虛擬數據專用網（APN/VPDN）
3. 支持雙數據中心備份及多數據中心（8個）接受數據，最大支持發送中心達256個
4. 智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線
5. 遠程喚醒：支持短信、語音、數據等喚醒方式以及超時斷開網絡連接
6. 支持固定IP通信方式；支持DDNS動態域名通信方式
7. 豐富I/O控制和告警口：支持6路告警輸入，支持6路輸出控制
8. 支持短信遠程配置，遠程控制；支持短消息告警
9. 數據包傳輸狀態報告
19.支持RSA，RC4加密算法
10. 標準的AT命令界面
11. 支持telnet功能
12. 可以用做普通撥號MODEM
13. 低功耗設計：休眠功耗<1mA，待機功耗<15mA，通信功耗<35mA
14. 支持串口軟件升級
15. 同時支持LINUX、UNIX和WINDOWS操作系統
簡單易用
1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
2. 中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。
3. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。
4. 豐富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太網接口，全接口支持。
5. 完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。
6. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。
7. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。
三、技術參數
無線參數：
|
項目 |
內容 |
|
無線模塊 |
采用工業級無線模塊 |
|
標準及頻段 |
支持EGSM900/GSM1800MHz雙頻，可選GSM800/900/1800/1900MHz四頻
支持GSM phase 2/2+
支持GPRS multi-slot class 10 可選class 12 |
|
編碼方案 |
CS1~CS4 |
|
通信帶寬 |
理論帶寬：171.2Kb/s；實際帶寬：100Kbits>X>20Kbits/s |
|
發射功率 |
GSM850/900：<33dBm；GSM1800/1900：<30dBm |
|
接收靈敏度 |
<-107dBm |
|
功能支持 |
支持數據、語音、短信和傳真 |
硬件系統：
|
項目 |
內容 |
|
CPU |
工業級ARM9高性能嵌入式處理；200MPS；帶 16KB Dcache,高速緩存數據，加快高速數據訪問速度；帶16KB Icache，高速指令緩存，加強了指令處理速度 |
|
MMU |
CPU帶MMU內存管理單元，可以防止內存溢出導致系統的異常 |
|
FLASH |
64Mbits（可擴充到256Mbits）有足夠大的內存來存放程序和數據 |
|
SDRAM |
256Mbits(可擴充到2048Mbits)>=256Mbits，有足夠大的緩存來提高系統運算速度 |
操作系統：
|
項目 |
內容 |
|
操作系統 |
采用LINUX2.6.28操作系統，帶內存管理單元，實時性強，功能升級快，系統穩定； 或者嵌入式UCOS操作系統 |
接口類型：
|
項目 |
內容 |
|
串口 |
CM3180P:
1個RS232串口
CM3180EP:
1個RS232串口或1個RS485接口（可支持RS422/TTL）
數據位：7、8位
停止位：1、2位
校驗位：無校驗、奇校驗、偶校驗、SPACE及MARK校驗
串口速率：110bps ~ 230400bps
流控位：無流控、RTS/CTS 硬流控或XON/XOFF軟流控 |
|
指示燈 |
具有電源POWER、通信ACT及在線指示燈Online |
|
天線接口 |
標準SMA陰頭天線接口，特性阻抗50歐；公司可以選配3M/5M/10M/15M的天線延長線，滿足客戶的不同使用場合需要 |
|
UIM卡接口 |
1.8V/3V/5V標準的推桿式用戶卡接口，內置15KV ESD保護 |
|
語音接口 |
標準的耳機麥克風接口（需要軟件配合才能使用） |
|
電源接口 |
標準的3芯火車頭電源插座 |
供電情況：
|
項目 |
內容 |
|
供電電壓 |
寬電壓設計，DC 5V到DC32V電源都可以直接給設備供電；同時內置電源反向保護和過壓過流保護 |
|
標配電源 |
DC9V/500mA |
|
通信電流 |
通信時平均電流：90mA@+9VDC; |
|
待機電流 |
待機平均電流：<15mA@+9VDC |
物理特性：
|
項目 |
內容 |
|
外殼 |
采用金屬外殼，防輻射，抗干擾；外殼和系統安全隔離，防雷設計；符合電力安規要求；防護等級為IP41；特別適合于環境惡劣的工業控制領域 |
|
產品外形尺寸 |
92x62x22 mm（不包括天線及固定件） |
|
產品包裝尺寸 |
298x226x60mm |
|
重量 |
0.41kg |
其他參數：
|
項目 |
內容 |
|
工作溫度 |
-40 ºC ~+80ºC |
|
擴展工作溫度 |
-45 ºC ~+85ºC |
|
儲存溫度 |
-45 ºC ~+85ºC |
|
相對濕度 |
95%(無凝結) |
簡單易用
1. 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
2. 中心軟件：提供C#，VC，VB，DEPHI中心端軟件，方便客戶測試。
3. 豐富第三方軟件支持：包括亞控軟件，三維力控軟件在內的業內主要中心端軟件支持（驅動中選擇“廈門才茂（桑榮）”或者“桑榮”的驅動），可以直接方便購買第三方軟件來上項目，實現快速穩定低成本地完成項目。
4. 豐富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太網接口，全接口支持。
5. 完善的網絡支持：提供包括2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。
6. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。
檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。
