熱烈祝賀高壓電參數在線測量分析儀通過省科技廳新產品鑒定

http://www.gjzbw99.com 2007-05-18 17:38 來源:山東力創科技有限公司



   力創科技“高壓電參數在線測量分析儀”新產品成果鑒定會于2007年5月13日在濟南舜耕會展中心第三會議室隆重召開。會議由省科技廳主持,邀請省電力設計院、電力研究院、省科學院和山東大學電力、電子專業的專家教授進行了現場測試,公司相關技術人員做了工作匯報、技術研制匯報及效益分析和用戶使用報告。歷經兩個多小時的分析和討論,專家組一致認定力創“高壓電參數在線測量分析儀”整體性能在同類產品中達到了國內領先水平,具有很好的實用和推廣價值,其中高壓電壓電流測試夾一體化結構填補了國內空白。
   項目背景:
   隨著電力系統朝著高電壓、大容量的方向發展及非線性元件、負載的增多,電能質量有所下降,一旦線路出現諧波干擾過大,將會增加線路設備能耗,影響電力設備的安全運行,以致給生產和生活帶來巨大的影響和損失。如何查找線路污染源,保證電力設備的安全運行、降低線路的損耗就更為重要。
   目前市場上的高壓測試設備絕大多數仍然為固定式,且設備投入成本高、維護工作量大,現有的測試儀器存在著體積大、笨重、攜帶不方便以及操作繁瑣等弊端,針對以上問題目前迫切需要引用新技術開發、研制更加先進的便攜式在線測試設備,以適應當前社會的需求。
   力創公司推出的“高壓電參數在線測試儀”是配電網在線監測與計量的重要組成部分,除了可對6KV/10KV供電線路進行在線監測與計量外,還可對6KV/10KV用電設備進行在線監測與計量。
   成果介紹:

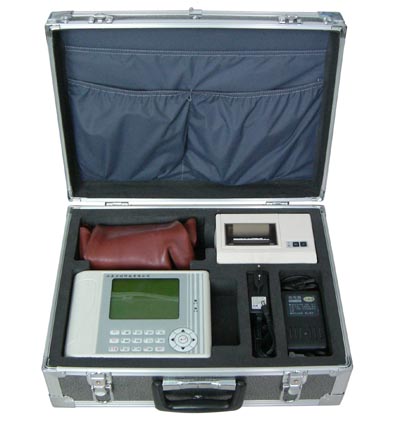

   LC高壓電參數在線測量分析儀(以下簡稱高壓測試儀)是我公司為降低供電線路污染,保證電力設備安全運行,針對6KV/10KV用電設備以及6KV/10KV供電線路而設計的一種適用于野外作業的便攜式測試儀器,用于在線(設備、線路不斷電)測量用電設備工作狀況。該儀器集嵌入式系統、人工智能、微電子技術、計算機技術、傳感器技術等現代高新技術于一體,采用32位ARM處理器技術、高精度數字AD技術、海量數據存儲技術、“三表法”測量電能技術、高速同步采樣技術,通過高壓電壓、電流傳感器將線路的三相電壓、電流信號進行取樣并轉換隔離輸出(輸出信號關系為6000V(相電壓)/2MA;500A(可根用戶需要量程定制)/2MA),由儀器主機的CPU進行數據采樣、處理、計算,實現電壓、電流、功率、電量、頻率、諧波等電參數的測量、顯示、打印、存儲、查詢等功能。
   該儀器具有準確度高、性能可靠等特點,可廣泛應用于油田、煤礦、化工等場合的電力線路與設備的測試,輔助管理者科學地分析供電質量、測試電網污染、掌握設備節能降耗潛力,從而可以有效地促進、推動節能降耗工作的開展。
   主要技術指標描述
   1、測量范圍:線電壓:6000V/10000V;電流:0.5~100A/200A/500A/1000A;頻率:45~55Hz;
   2、測量精度(常溫下,工頻50Hz±5)
   電壓誤差:≤0.5%   電流誤差:≤0.5%
   功    率:≤1.0%   電    量:≤1.0%
   不平衡度:≤0.5%   波形因數:≤1.0%
   總畸變率:≤1.0%   角    差:≤1.0°
   頻    率:±0.05Hz
   諧    波:基波,±(3%+2個字);0至31次諧波,±(5%+3個字)
   3、通訊輸出
   通訊接口:RS232
   波特率:115200bps;
   格式:N,8,1
   4、體積:
   主機箱:425*315*160mm   傳感器箱:1160*300*185mm
   高壓拉桿:1300*100*180mm 輔助電壓夾:1140*180*150mm
   5、重量:
   主機箱:5.26KG       傳感器箱:17.29KG
   高壓拉桿:6.895KG     輔助電壓夾:7.74KG
   6、安全標準
   EN61010-1
   7、電池容量:2200mAh  額定電壓7.4V ,供電時間不少于10小時
   應用情況:
   現已有多個用戶在試用該產品,并與國外同類產品做比對測試,測試結果幾乎完全一致,且在功能上要更為豐富,操作更加人性化,用戶對測試結果表示非常滿意,認為“LC-6000型高壓電參數在線測試儀”的功能和技術指標均達到設計的要求,運行可靠,穩定性好,一體化設計也體現出其優越性,充分滿足用戶需求,具有良好的實用性和推廣價值。
