【日經BP社報道】美國Cypress MicroSystems日前上市了“PSoC”系列LSI新產品“CY8C27”，該產品將可編程模擬電路和8位微控制器集成為單芯片。通過采用開關電容器方式，可通過軟件動態地改變模擬電路部分的參數和電路結構。這樣，就不再需要改變或外置被動元件，就可減小封裝面積。據稱，目前除在美國蘋果電腦的筆記本電腦中將其用于風扇控制以外，已經廣泛應用于電表、磁讀卡器、照明設備控制等商業用途。該公司為美國Cypress半導體的子公司。



圖1：面向LIN的測試板
　　除Cypress此次上市的產品外，可編程模擬IC還有美國Anadigm的“FPAA（現場可編程模擬陣列）”和美國Lattice半導體的“ispPAC”等。這些產品的價格為10美元左右，而此次上市的PSoC的特點在于盡管集成了控制用微控制器和A-D轉換器，但成本卻不足2美元。通過集成微控制器，利用單芯片即可完成對來自模擬電路的信號控制。微控制器配備Cypress開發的8位CPU內核“M8”，工作頻率為24MHz。

　　CY8C27集成了基于運算放大器的模擬元件。運算放大器的頻帶最大支持100kHz，補償電壓為+6mV。支持可將信號擺動至滿工作電壓的軌對軌（rail-to-rail）功能。使用PSoC專用的免費開發工具"PSoC Designer 4.0"，就能夠進行開發模塊元件結構和微控制上運行的軟件。

　　CY8C27集成了用于微控制器的16KB閃存EEPROM和256B SRAM等。同時還上市了分別將模擬元件減少到6個和3個的“CY8C24”和“CY8C22”2個品種。價格分別為99美分和69美分。CY8C24和CY8C22主要通過連接到車內LAN“LIN”，用于安全氣囊控制等車載用途。（記者：進藤 智則）

圖2：CY8C27的芯片

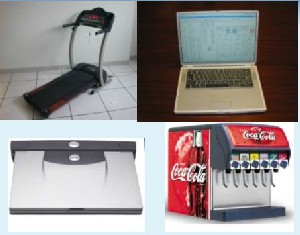

圖3：應用設備示例
