普傳變頻器在空壓機上的應用
空壓機，全名為空氣壓縮機，是一種工礦企業中最常用的空氣動力提供設備。通常，空壓機分為螺桿式空壓機、活塞式空壓機等。

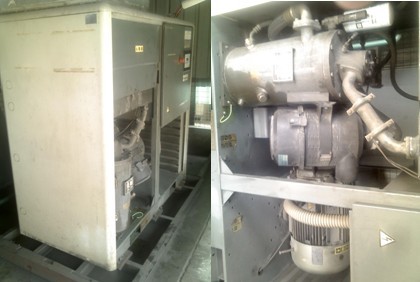

空壓機內部結構
空氣壓縮機恒壓供氣使用變頻器與壓力控制構成閉環控制系統，使壓力波動減少到1.5%，降低噪音，減少振動，保證設備穩定運行。使用變頻器后，空壓機可在任何壓力下隨意啟動，打破了以前不允許帶壓啟動的規定，啟動電流較以前大大降低。使用變頻器后，節電率普遍達到20% 左右，它較風機，水泵類負載節電率低。但電機功率都比較大，其節電量值較大，經濟效益比較顯著。總之，采用恒壓供氣智能控制系統后，不但可節約30～40%的電力費用，延長壓縮機的使用壽命，并可實現"恒壓供氣"的目的，提高生產效率和產品質量。
現場用45KW空壓機
深圳市某電子有限公司成立于2005年7月，總投資4000多萬元港幣，公司以FPC柔性電路板貼片加工為主，現有全新貼片線11條，其中中速線4條，中高速線3條，高速線4條，并設有SMT手印、手擺和手機組裝線。依托廣州總部AKM（安捷利電子實業有限公司）和ZTE（中興通訊股份有限公司）的強大財務支持，公司現已發展為擁有占地面積3000多平米，在職員工400余人的高新技術產業龍頭企業，擠身于深圳SMT柔性電路板貼片行業前列。
根據廠方要求，我司產品要達到以下幾點要求：
1. 現場為37KW空壓機，用我司PS7800 037Z3節能柜。在工頻啟動時，要保留星三角降壓啟動方式。
2. 需要加裝24VDC變壓器給壓力傳感器供電源，傳感器輸出4-20MA模擬信號，需將其串聯在電源與變頻器之間。
3. 需要加電流表，以便用戶觀察節電效果。
4. 現場的走線工藝：保證無誤，美觀。
5. 現場在樓頂，如下雨，容易漏水到柜子里，保證機器正常工作。

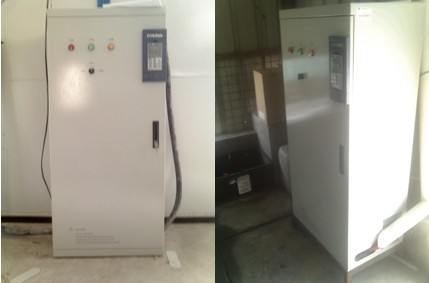

現場的PS7800 037Z3 電機環保節能器
我司從以下幾方面滿足客戶需求：
1. 要保留星三角降壓啟動。將3相380V電源線直接接到PS柜的輸入端，將柜子的輸出接到星三角啟動第一個吸合的交流接觸器前端，將FWD與COM接到星三角啟動最后吸合的交流接觸器的常開觸點，則工頻啟動時星三角降壓啟動有效。另外，需要從柜子的輸入端給星三角啟動的三個交流接觸器和空壓機操作面板提供工作電壓。
2. 壓力傳感器需要24VDC工作電壓，變壓器為220V變直流24V。從柜子的變頻指示燈兩端取220V電壓，通過變壓器給壓力傳感器供電。接法：24V正極接傳感器正極；傳感器負極接變頻器的VF端子；變頻器的V3端子接24V負極。利用變頻器的PID功能實現現場的應用要求。
3. 加裝普通電流表，串聯在電源與PS柜之間，三進三出。
4. 現場的走線工藝。從線管里穿線、走線。
5. 訂作了一個底座，防止下雨時雨水漏入設備內部。
參數設置如下：
F04=7 PID調節方式控制頻率運行
F05=3 端子控制變頻器運行
F09=35 加速時間為35秒
F10=35 減速時間為35秒
F16=25 下限頻率為25秒
F44=2 在上電時先檢測電機運行速度
F72 P02=1 反饋信號選擇4~20mA電流信號
P04=67 鍵盤給定反饋值為量程的67%
P06=0.300 PID積分時間為0.3秒
P07=400 PID比例增益為70%
P08=0 PID故障檢測時間為0
其他參數為出廠值設置。
此工況變頻器的日常保養和維護、注意事項等：
1. 注意電磁干擾。
2. 注意環境溫度。
3. 注意灰塵、粉塵的進入。
4. 注意雨天防水漏入、流入設備內部。
附表：普傳變頻器應用于類似現場：
|
序號 |
用戶 |
型號 |
數量 |
服務人員 |
|
1 |
潮州市某陶瓷有限公司 |
PS7800 045G3 |
3 |
韓明明 |
|
2 |
中山某化工廠 |
PS7800 022G3 |
2 |
韓明明 |
|
3 |
中山某洗水廠 |
PS7800 037G3 |
3 |
韓明明 |
附照片：

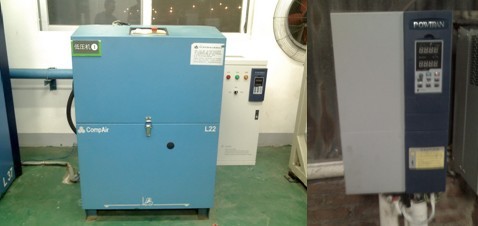

潮州現場
中山化工廠現場 中山洗水廠
|
