視訊事業部LED產品處 袁健
本文主要介紹了中達電通為中國石油錦州石化電視臺承建了一塊大型戶外雙立柱LED顯示屏，主要用來播放企業宣傳視頻，發布重要通知，以及播放電視視頻等內容，中達電通做為全系統的SI，本著為用戶提供整體服務的宗旨，承接了整個工程包括基礎土建、網絡架設、配電設計、防雷設計、音響系統以及核心的LED影像設備。
中國石油錦州石化公司是中國石油天然氣股份有限公司下屬的煉油化工骨干企業，公司原油加工能力接近1000萬噸/年，現有生產裝置85套。現有員工一萬余人，其中專業技術人員總數三千余人，錦州石化公司新聞中心下有《錦州石化》報社、錦州石化電視臺。《錦州石化》報每周出版兩期。錦州石化電視臺每周1、3、5播出《石化新聞》

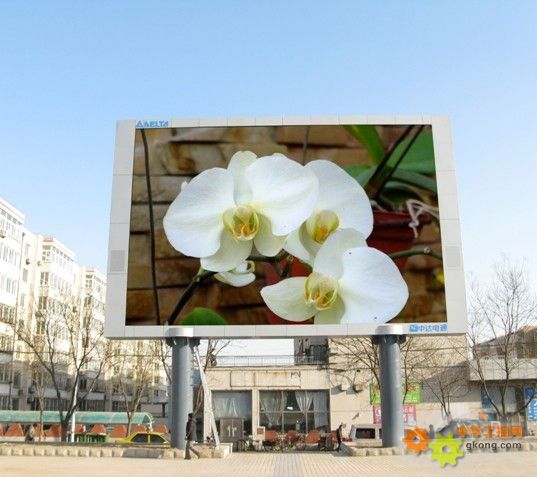

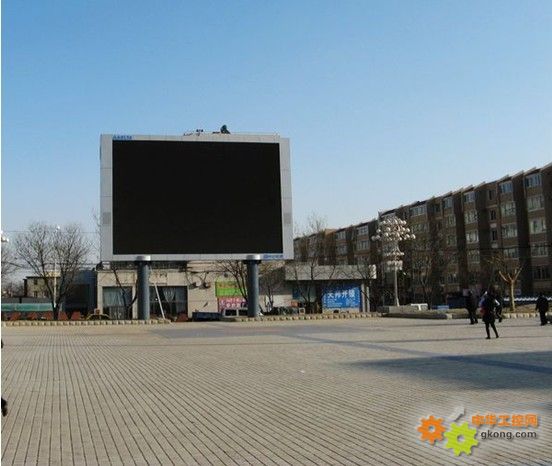

中達電通為石化電視臺承建一塊大型戶外雙立柱LED顯示屏，主要用來播放企業宣傳視頻，發布重要通知，以及播放電視視頻等內容，中達電通做為全系統的SI，本著為用戶提供整體服務的宗旨，承接了整個工程包括基礎土建、網絡架設、配電設計、防雷設計、音響系統以及核心的LED影像設備。
該顯示屏選用臺達LOM-156SAA型號的模組進行組建，點間距15.625mm;顯示凈面積：12M(長)*8M(高)=96平方米，1R+1G+1B像素組成，顯示分辨率：寬768點×高512點。

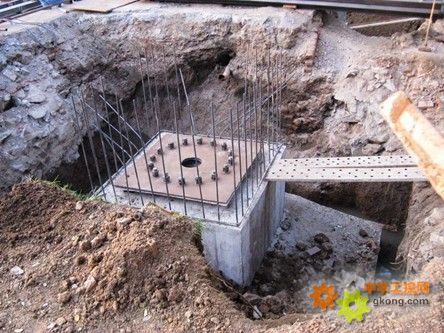

鋼結構地基建設

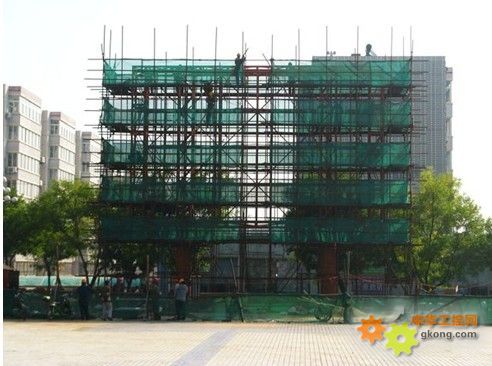

鋼結構架設

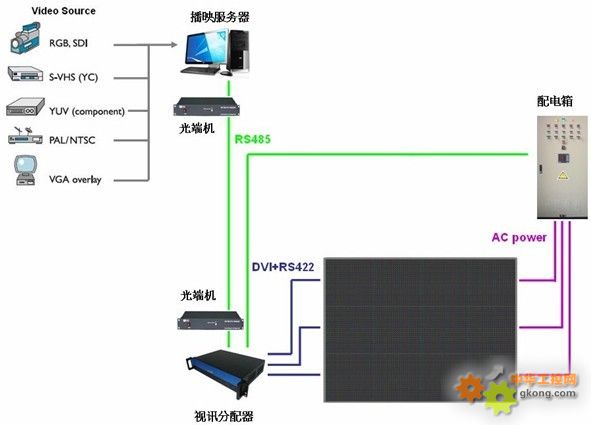

系統連接拓撲圖
控制室距離戶外屏體相隔數公里之遠，因此播映服務器與屏體端設備通過光纖進行通信聯絡，位于控制室的播映播放器采集的DVD、CCTV等視頻信號同樣經過遠距離傳輸上屏體進行顯示，同時還能從遠端控制屏體端的設備用電，實時監控顯示屏的運行狀況和檢測系統的健康狀態，配電箱承載著整個屏體端包括LED顯示模組、音響系統、視訊分配器（控制系統）、空調系統等的用電負載，通過其中配置的臺達PLC可實時監控全系統的用電數據，隨時掌握設備用電情況和確保系統安全。
LED顯示屏的信號傳輸使用DVI-D純數字模式，保證了畫面的高度保真和顯示效果，整個系統核心設備包括LED顯示屏、視訊分配器（控制系統）、配電系統都采用臺達生產制造的設備，同一品牌的組合奠定了系統運行時良好的兼容性和穩定性，在最終的投入運行中收到用戶的青睞和好評。
|
