[2008 年 08月 21日，德國] EtherCAT 工業以太網系統具有行業領先的性能及高度靈活的拓撲結構。在帶有多個 EtherCAT 主站的復雜機器和系統中，各個 EtherCAT 系統之間可能需要進行數據交換，或者不同系統的分布式時鐘可能需要保持同步。對于這些應用場合，一個理想的解決方案就是應用于 Beckhoff EtherCAT 端子模塊系統的新型 EL6692 橋接端子模塊，它可以直接集成在 I/O 系統中完成這些功能。
EtherCAT 主站，例如 Beckhoff TwinCAT 自動化軟件包，可以通過網絡變量實現數據的實時交換。EL6692 EtherCAT 橋接端子模塊也可在 I/O 系統中直接提供這一功能。除了“標準的”數據交換，EtherCAT 橋接端子模塊還可實現多個 EtherCAT 主站之間的分布式時鐘同步（精確校準分布式時鐘），例如，在空間分布式機器中實現精確的驅動同步。
此外，EtherCAT 橋接端子模塊可以集成下位 PC 機 － 例如 Beckhoff CX 系列嵌入式 PC － 在 EtherCAT 網絡中用作為 EtherCAT 從站。在這種情況下，CX 系統通過橋接端子模塊與上位 EtherCAT 系統相連。

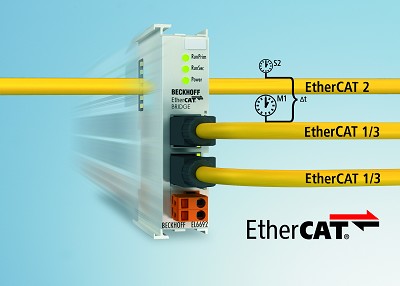

連接兩個 EtherCAT 系統的 EL6692 橋接端子模塊需要獨立供電，以防止數據通訊由于其中某個系統斷電而中斷。
連接兩個 EtherCAT 系統的 EL6692 橋接端子模塊需要獨立供電，以防止數據通訊由于其中某個系統斷電而中斷。 EtherCAT 端子模塊系統是一款模塊化I/O 系統，由多個高性能電子端子排組成。EtherCAT 協議直達每個端子模塊，允許超高速通訊速度。高性能 EtherCAT 端子模塊適用于全球自動化領域內任何常用的數字量和模擬量信號類型。傳統的現場總線設備（如 Profibus、Profinet、CANopen、DeviceNet、Interbus 或Lightbus）都可通過本地現場總線主/從端子模塊被輕松集成入 EtherCAT 系統。通過交換機端子模塊可在本地集成任何一臺標準的以太網設備。

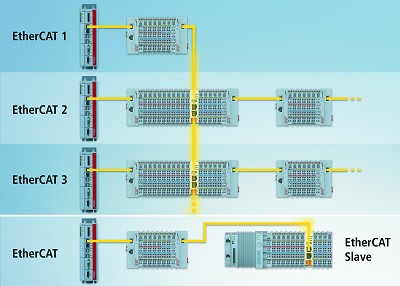

通過 EtherCAT 橋接端子模塊，可實現多個EtherCAT 主站之間的數據交換和分布式時鐘同步。
